Способ питания группы трехфазных руднотермических печей
Патент 1106028
Авторы
Способ питания группы трехфазных руднотермических печей
Иллюстрации
Реферат
СПОСОБ ПИТАНИЯ ГРУППЫ ТРЕХФАЗНЫХ РУДНОТЕРМИЧЕСКИХ ПЕЧЕЙ с рабочими летками, оснащенными устройствами прожига, по которому выводы первичных обмоток печных трансформаторов подключают к фазам распределительного устройства, в процессе работы контролируют несимметрию питающего напряжения, сравнивают ее с заданной и при превьшении ее заданной переключают выводы первичных обмоток к другим фазам, о т л и ч ающий с я тем, что, с целью снижения несимметрии, перед переключением для печи с наименьшим порядковым номером определяют фазу распределительного устройства, к которой подключен электрод, расположенный против рабочей летки, затем для всех печей указанные одноименные электроды подключают к фазам распределительного устройства, номера которых соответствуют формулам: к-.( если ik iK-i-2 если где Ik - порядковый номер фазы, к которой подключают электрод, расположенный против рабочей летки, a устройства для прожига летки каждой печи подключают к фазам, номера которых соответствуют формулам: J к &СЛК, J 1C если, j,3 где j .. - порядковый. номер фазы, к которой подключают устройство для прожига летки. а о 00
1437Н Гъ
1 ю
Ф Я
Ц В ддтд г

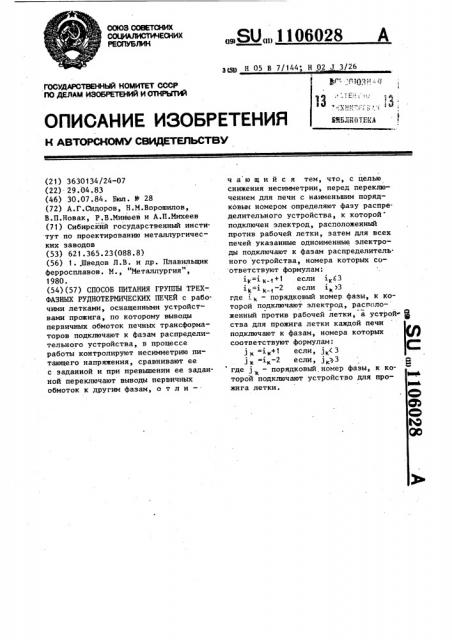

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
flO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К ABTOPCHOMV СВИДЕТЕЛЬСТВУ
i 0
Cb
CO
Ю (21) 3630134/24-07 (22) 29.04.83 (46) 30.07.84. Бюл. В 28 (72) А.Г.Сидоров, Н.М.Ворошилов, В.П.Новак, Р.В.Мииеев и А.П.Михеев (71) Сибирский государственный институт по проектированию металлургических заводов (53) 621.365.23(088.8) (56) 1..Шведов Л.В. и др. Плавильщик ферросплавов. М., "Металлургия", 1980. (54)(57) СПОСОБ ПИТАНИЯ ГРУППЫ ТРЕХФАЗНЫХ РУДНОТЕРМИЧЕСКИХ ПЕЧЕЙ с рабочими летками, оснащенными устройствами прожига, по которому выводы первичных обмоток печных трансформаторов подключают к фазам распределительного устройства, в процессе работы контролируют несимметрию питающего напряжения, сравнивают ее с заданной и при превьппении ее заданной переключают выводы первичных обмоток к другим фазам, о т л и — .
„Я0„„1106028 А
gyes Н 05 В 7/144; Н 02 3 3/26 ч а ю шийся тем, что, с целью снижения несимметрии, перед переключением для печи с наименьшим порядковым номером определяют фазу распределительного устройства, к которой подключен электрод, расположенный против рабочей летки, затем для всех печей укаэанные одноименные электроды подключают к фазам распределительного устройства, номера которых соответствуют формулам:
iy=i к- +1 если 1к<3
1к=1 к- -2 если i 3 где к — порядковый номер фазы, к которой подключают электрод, располо- женный против рабочей летки, а устрой ства для прожига летки каждой печи подключают к фазам, номера которых соответствуют формулам:
j „=як+1 если, 1к(3
j к = к-2 если, j >3 где j. — порядковый номер фазы, к которой подключают устройство для прожига летки.
Для печи Р 1 определяем, что электрод, расположенный против рабо45 чей летки, подключается к фазе
G(i =3), тогда устройство для прожига летки должно быть подключено к фазе А(1 „= „-2"-1) . Для печи У 2 аналогичным образом определяем, что
50 электрод, расположенный против рабочей летки, подключается к фазе А (= „ -2=1), а устройство для прожига летки — к фазе 8(j > = +1=2) .
Аналогичным образом для печи N -3
55 электрод, расположенный против рабочей летки, подключается к фазе 5 (i5=iZ+1g2), а устройство для прожига летки — к фазе ".(j =i +1=3).
3 3
1 1106
Изобретение относится к электротермии, конкретнее к способам подклю чения руднотермических печей к питающей сети.
Руднотермические печи с круглой
5 ванной имеют определенную установочную ориентацию в здании плавильного корпуса. Электроды руднотермических печей с круглой ванной располагаются в ее пространстве по вершинам равностороннего треугольника. В ванне печи устраивается одно или два леточных отверстия, одно из которых является, как правило, рабочим, другое— резервным. Леточные отверстия выполняют против двух электродов.
Наиболее близким по технической сути к изобретению является способ питания группы трехфазных руднотермических печей, согласно которому вы-.
20 воды первичных обмоток печных трансформаторов подключают к фазам распределительного устройства, в процессе работы контролируют несимметрию питающего напряжения, сравнивают ее с заданной и при превышении ее заданной переключают выводы первичных обмоток к другим фазам $1 ).
Определенная установочная ориентация руднотермической печи и наличие на ее ванне одного рабочего леточно30 го отверстия приводит к тому, что на нескольких руднотермических печах, получающих электроэнергию от одного узла нагрузки подстанции, к леточным электродам оказывается подключенной одноименная фаза A или С. Фаза В, как правило, к леточным электродам не подключается, так как ее дополнительно используют для подключения устройства для прожига летки.
Потребление мощности руднотермической печью имеет ярко выраженный несимметричный по фазам характер.
Наименьшая мощность потребляется на фазе, которая подключена к электроду, расположенному против леточного отверстия ванны руднотермической печи, а наибольшая мощность потребляется на отстающей фазе (в прямой последовательности чередования фаз Я, 6, С )
При групповой работе руднотермических печей появляется устойчивая несимметрия мощности, которая приводит к возникновению несимметрии напряжений, несимметричной загрузке по фазам сетевых трансформаторов и, вследствие этого, недоиспользованию их по мощности.
028 2
Целью изобретения является снижение несимметрии потребляемых фазных мощностей при групповой работе рудно термических печей.
Цель достигается тем, что согласно способу питайия группы трехфазных руднотермических печей с рабочими летками, оснащенными устройствами прожига, по которому выводы первичных обмоток печных трансформаторов подключают к фазам распределительного устройства, в процессе работы контролируют несимметрию питающего напряжения, сравнивают ее с заданной и при превышении ее заданной переключают выводы первичных обмоток к другим фазам, перед переключением для печи с наименьшим порядковым номером определяют фазу распределительного устройства, к которой подключен электрод, расположенный против рабочей летки, затем для всех печей указанные одноименные электроды подключают к фазам распределительного устройства, номера которых соответствуют формулам:
1„= „+1 если iK<3
1 = „-2 если к>3 где i — порядковый номер фазы, к которой подключают электрод, расположенный против рабочей летки, а устройства для прожига летки каждой печи подключают к фазам, номера которых соответствуют формулам:
1к=дк+1 если j <3
j„.= к 2 еслй j 3 где j z — порядковый номер фазы, к которой подключают устройство для прожига летки.
Для группы из трех руднотермических печей предлагаемый способ можно реализовать следующим образом.
1106028
Составитель О.Турпак
Редактор М.Дылын Техред Т.Фанта Корректор М. Шароши
Заказ 5616/45 Тираж 783 Подписное
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва, Ж-35, Раушская наб., д. 4/5
Филиал ППП "Патент"., г.ужгород, ул.Проектная, 4
Применение предложенного изобретения позволяет снизить несимметрию мощности, потребляемой группой рудно. термических печей и за счет этого дополнительно ввести в каждую печь
0,4 МВт активной мощности, что приво. дит к увеличению производительности печей. Для группы иэ трех ферросплавных печей типа РКС-16,5 при выплавке ферросилиция марки ФО-45 годовой экономический эффект составляет 146 тыс. руб.
