Устройство для нанесения клея на изделие

Устройство для нанесения клея на изделие

Иллюстрации

Показать все

Реферат



1. УСТРОЙСТВО ДЛЯ НАНЕСЕНИЯ КЛЕЯ НА ИЗДЕЛИЕ, содержащее механизм перемещения изделий, емкость для клея, форсунку, соединенную с ней посредством трубопровода, на котором тановлен запорный клапан, и ориентирукнцие элементы, отличающееся тем, что, с целью повьшекия качества наносимого слоя и сокращения расхода клея, запорный кЛапан снабжен установленным на его корпусе вибратором , соединенным с запорным элементом клапана, при этом форсунка жестко соединена с корпусом запорного клапана. (Я

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (19) (И) ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ГЮ ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕ"П=ДЬСТБУ (21) 3454032/23-05 (22) 18.06.82 (46) 07.08.84. Бюл. Ф 29 (72) Л.В.Авдуейский, Ю.А.Ачкасов и В.М.матушкин (71) Камское объединение по производству большегрузных автомобилей (53) 678.056 (088.8) (56) 1. Авторское свидетельство СССР

Ф 712139, кл. В 05 С 1/08, 1978.

2. Авторское свидетельства СССР

Ф 801895, кл. В 05 С 5/02, 1979 (прототип), З(51) В 05 С 5/02; В 05 С 9/12 (54) (57) 1. УСТРОЙСТВО ДЛЯ НАНЕСЕНИЯ

КЛЕЯ НА ИЗДЕЛИЕ, содержащее механизм перемещения изделий, емкость для клея, форсунку, соединенную с ней посредством трубопровода, на котором

) становлен запорный клапан, и ориентирующие элементы, о т л и ч а ю— щ е е с я тем, что, с целью повышения качества наносимого слоя и сокращения расхода клея, запорный клапан снабжен установленным на его корпусе вибратором, соединенным с запорным элементом клапана, при этом форсунка жестко соединена с корпусом запорного клапана.

11

2. Устройство по п.1, о т л ич а ю щ е е с я тем, что оно снабжено расположенными за форсункой в направлении перемещения изделий поддерживающим роликом, установленным с возможностью вращения, и неподвижным разравнивающим роликом.

06546

3 е Устройство по и. 1 О т л и ч а ю щ е е с я тем, что, с цель1 уменьшения вытяжки изделия, ориентирующие элементы выполнены в виде кольца и ролика, установленного с воэможностью вращения.

Изобретение относится к оборудованию для нанесения клея на ленточные и профильные материалы ограниченной ширины и может быть использовано, например, в автомобильной промышленности для нанесения клея на резиновые уплотнители двери автомобиля

КамАЗ.

Известно устройство для нанесения клея, содержащее направляющий и кле- 10 енаносящий валки, емкость для клея и механизм регулирования толщины наносимого слоя, выполненный в виде коромысла с регулировочным болтом на одном плече (1) .

Однако данное устройство не обеспечивает равномерность нанесения клея при использовании быстросохнущих клеев высокой вязкости из-за образования пленки высохшего клея 20 при кратковременных остановках и загрязнении роликов клеем из-за высокой адгезионной способности последнего.

Наиболее близким по технической сущности и достигаемому результату к предлагаемому является устройство для нанесения клея на изделие, содержащее механизм перемещения изделий, емкость для клея, форсунку, соединенную с ней посредством трубопровода, на котором установлен запорный клапан, и ориентирующие элементы f2) .

Недостатками известного устройст- 35 ва являются неравномерность истечения клея из форсунки при нанесении его на профили сложной формы, значитепьный расход клея, а также при использовании клея высокой вязкости и

40 малом расходе последнего — невозможность равномерной подачи клея. Кроме того, в случае попадания сгустков клея ухудшается качество наносимого доя.

Целью изобретения является повышение качества наносимого слоя и сокращение расхода клея.

Поставленная цель достигается тем, что в устройстве для нанесения клея на изделие, содержащем механизм перемещения изделий, емкость для клея, форсунку, соединенную с ней посредством трубопровода, на котором установлен запорный клапан и ориентирующие элементы, запорный клапан снабжен установленным на его корпусе вибратором, соединенным с запорным элементом клапана, при этом форсунка жестко соединена с корпусом запорного клапана.

Кроме того, устройство снабжено расположенными за форсункой в направлении перемещения изделий поддерживающим роликом, установленным с возможностью врашения, и неподвижным разравнивающим роликом.

При этом, с целью уменьшения вытяжки изделия, ориентирукицне элементы выполнены в виде кольца и ролика, установленного с возможностью вращения.

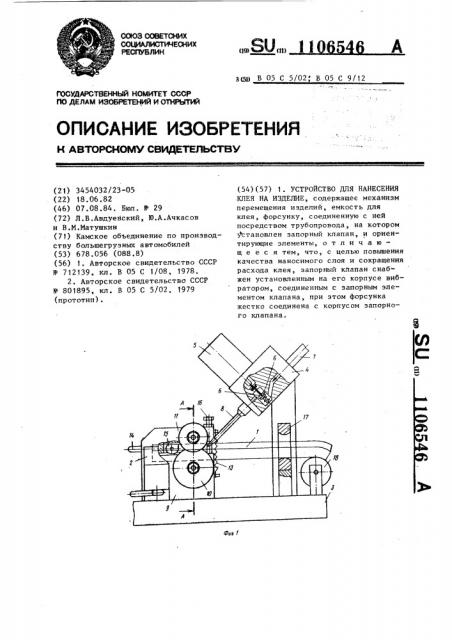

На фиг. 1 схематически изображено устройство, на фиг, 2 — разрез A-А на фиг. 1.

Устройство содержит механизм (не показан) перемещения изделия 1, к каретке которого прикреплен захват

2 для закрепления конца изделия установленный с возможностью перемещения вдоль рамы 3 по направляющим (не показаны) . На раме 3 установлен (неподвижный) электромагнитный запорный клапан 4, на корпусе которого установлен вибратор 5, соединенный с запорным элементом 6 кла1106546

А-А Риг 2 пана и предназначенный для регулирования количества подаваемого клея и остановки истечения путем перекрытия отверстия Б.

С одной стороны к запорному клапа- 5 ну 4 подсоединен трубопровод 7 для подачи клея из емкости (не изображена), а с другой стороны присоединена форсунка 8, служащая для нанесения клея на изделие 1. На раме 3 в корпусе 9 за форсункой 8 в направлении перемещения изделий установлен spaщающийся поддерживающий ролик 10, а на рычаге 11, шарнирно связанным с корпусом 9, неподвижно относительно рычага 11 установлен разравнивающий ролик 12, который пружиной 13 поджат к изделию 1.

Рычаг 11 с установленным на нем неподвижным разравнивающим роликом

12 с помощью рукоятки 14 и связанным с ней кулачком 15 может приподниматься, выводя разравнивающий ролик 12 из контакта с изделием 1.

Для регулирования положения раэ25 равнивающего ролика 12, чтобы компенсировать изменения размеров сложного изделия 1 (допуск по высоте .Ф2 мм), предусмотрен болт 16, установленный на рычаге 11.

На раме 3 также смонтированы направляющее кольцо 17 и установленный с возможностью вращения ролик 18 для ориентации изделия перед роликами

10 и 12 и для уменьшения его вытяжки. 35

Устройство работает следующим образом.

В исходном положении рычаг 11 с разравнивающим роликом 12 находятся в поднятом положении, что облегчает 40 установку намазываемого изделия между роликами 10 и 12. Захват 2

ВНИИПИ Заказ 5661/5

Тираж 672 Подписное

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4 находится в крайнем правом положении около роликов 10 и 12. Запорный элемент 6 запорного клапана 4 перекрывает отверстие Б для истечения клея.

Вибратор 5 отключен. Изделие 1 пропускается через кольцо 17, устанавливается между роликами 10 и 12 и закрепляется в захвате 2. Разравнивающий ролик 12 с помощью рукоятки

14 и кулачка 15 опускается на изделие 1.

При включении механизма перемещения изделпй включается электромагнитный запорный клапан 4 и клей через форсунку 8 наносится на поверхность изделия 1. При перемещении изделия последнее, с нанесенным на его поверхность клеем, попадает под невращающийся раэравнивающий ролик 12, который равномерно размазывает клей по всей поверхности изделия

Толщина слоя клея обуславливается величиной прижатия невращающегося разравнивающего ролика 12 к поверхности изделия 1, а также расходом клея, истекающего из форсунки 8.

Равномерность истечения клея из форсунки 8 обеспечивается наличием колебаний запорного элемента 6, находящегося внутри электромагнитного запорного клапана 4, а количество истекающего клея — изменением амплитуды колебаний запорного элемента 6.

При остановке механизма перемещения профлия электромагнитный запорный клапан 4 выключается, перекрывая подачу клея из емкости.

Годовой экономический эффект от применения данного устройства составляет 3151,5 руб.
