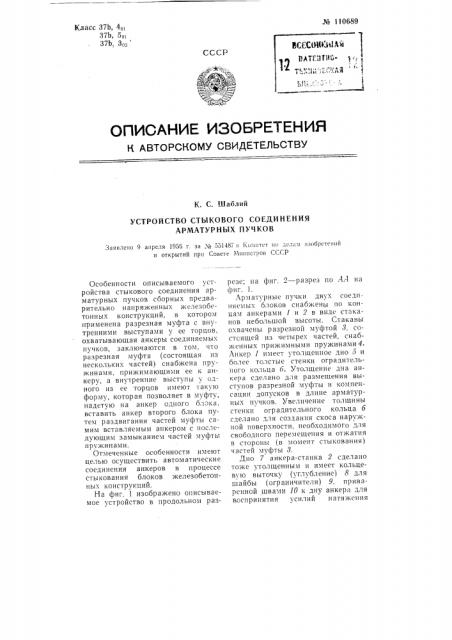

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

К. С. Шаблий

УСТРОЙСТВО СТЫКОВОГО СОЕДИНЕНИЯ

АРМАТУРНЫХ ПУЧКОВ

Заявлено 9 апреля 1956 г. за о 551487 и Кигиите1 ио делаги изобретений и открытий прп Совете о1ииистров СССР

Особенности описываемого устройства стыкового соединения арматурных пучков сборных предварительно напряженных железобетонных конструкций, в котором применена разрезная муфта с внутренними выступами у ее торцов, охватывающая анкеры соединяемых пучков, заключаются в том, что разрезная муфта (состоящая из нескольких частей) снабжена пружинами, прижим ающими ее к анкеру, а внутренние выступы у одного из ее торцов имеют такую форму, которая позволяет в муфту, надетую на анкер одного блока, вставить анкер второго блока путем раздвигания частей муфты самим вставляемым анкером с последующим замыканием частей муфты пружинами.

Отмеченные особенности имеют целью осуществить автоматические соединения анкеров в процессе стыкования блоков железобетонных конструкций.

На фиг. 1 изображено описываемое устройство в продольном разрезе; на фиг. 2 — разрез по Л;1 на фнг. 1.

Арматурные пучки двух соединяемых блоков снабжены по концам анкерами 1 и 2 в виде стаканов небольшой высоты. Стаканы охвачены разрезной муфтой 3, состсящей из четырех частей, снабженных прижимными пружинами 4.

Анкер 1 имеет утолщенное дно 5 и более толстые стенки оградительного кольца 6. Утолщение дна анкера сделано для размещения выступов разрезной муфты и компенсации допусков в длине арматурных пучков. Увеличение толщины стенки оградительного кольца 6 сделано для создания скоса наруж«ой поверхности, необходимого для свооодного перемещения и отжатия в стороны (в момент стыковани я) частей муфты 8.

Дно 7 анкера-станка 2 сделано тоже утолщенным и имеет кольцевую выточку (углубление) 8 для шайбы (ограничителя) 9, приваренной швами 10 к дну анкера для воспринятия усилий натяжения № 110689 пучков на время транспортирования и монтажа, согласно изобретению по авторскому свидетельству

110690. Однако такое устройство в данном случае необязательно.

Разрезная муфта 3 изготовляется из полой стальной цилиндрической отливки, имеющей по концам внутренние выступы для захвата за дно двух соединяемых анкеров.

После обработки на токарном станке цилиндрическая заготовка разрезается на части, к которым с наружной стороны прикрепляется по две плоские пружины, оказывающие усилие при разведении муфты.

Все устройство стыкового соединения арматурных пучков размещается в металлическом кожухе 11, сделанном из листового железа и являющемся продолжением трубок для размещения арматурных пучков внутри балки. В пространство между частями муфты 8 и кожухами укладывается тампон 12 из пакли, препятствующий попаданию раствора к ограничителю 9 при омоноличивании стыка.

Устройство кожуха требуется только у одного из блоков; торец второго блока остается гладким.

Элементы блочных железобетонных конструкций, снабжаемые описанным устройством, изготовляются в заводских условиях или на полигонах, с натяжением арматуры после бетонирования. Торцовые части опалубки блоков для точного совпадения анкеров делаются по кондукторам. До бетонирования блоков в опалубку закладываются в трубках арматурные пучки, снабженные с одного конца анкером с разрезной муфтой. После бетонирования и выстойки бетона производится распалубка и натяжение арматурных пучков усилием, обеспечивающим прочность и трещиноустойчивость блока железобетонной конструкции при его транспортировке и монтаже. Упором при натяжении арматурных пучков со стороны механизма стыка является сварка 10 ограничителя 9.

На месте монтажа устанавливаемый блок ставится на расстоянии

15 — 20 сл от ранее собранной конструкции с совмещением их продольных осей.

При последующем продольном перемещении в сторону стыка в соприкосновение входят выступающие из монтируемого блока муфты с анкерами ранее собранной конструкции. Муфты, сжимая пружины 4, раздвигаются в стороны и одновременно скользят по стенкам анкера 1 и затем замыкаются внутренними выступами за дно анкера.

При наличии допусков в арматурных пучках муфты срабатывают у разных анкеров не одновременно; поэтому уже ср аботавшие муфты продолжают перемещаться вдоль стенки дна анкера до тех пор, пока не замкнутся муфты всех анкеров данного стыка.

После этого производится бетонирование стыка и дополнительное натяжение пучков, как это описано в авторском свидетельстве 110610.

Автоматическое замыкание анкеров соединяемых блоков облегчает операции стыкования анкеров, которое благодаря описанному устройству может осуществляться без удобного доступа к анкерам.

Предмет изобретения

Устройство стыкового соединения арматурных пучков сборных предварительно напряженных железобетонных конструкций, в котором применена разрезная муфта с внутренними выступами у ее торцов, охватывающая анкеры соединяемых пучков, отличающееся тем, что для осуществления автоматического соединения в процессе стыкования блоков железобетонной конструкции, разрезная муфта (состоящая из нескольких частей) снабжена пружинами, прижимающими ее к анкеру, а внутренние выступы у одного из ее торцов имеют такую форму, которая позволяет в муфту, надетую на анкер № 110689 одного блока, вставить соответствующий этой форме анкер второго блока путем раздвигания частей муфты с ее торца самим вставляемым анкером и последующего замыкания ик пружинами. № 110689

Фиг. 2

Разрез пе Фр

Отв. редактор И. В. Макаров

Стандартгиз. Подп. к печ. 6/V 1958 г. Объем 0,34 и. л. Тираж 800. Цена 50 коп.

Типография Комитета по делам изобретениИ и открьггий при Совете Министров CCCP

Москва, Неглинная, 23. Зак. 3138.
