Вентилятор-пылеподавитель

Вентилятор-пылеподавитель

Иллюстрации

Показать все

Реферат



ВЕНТИЛЯТОР-ПЫЛЕПОДАВИТЕЛЬ, включающий корпус, пустотельм вал, на котором установлены крыльчатки и сегнерово колесо с соплами, со« f f ..J.A,. общенное с полостью вала, и водоподводящий патрубок, отличающийся тем, что, с целью повьгаения производительности путем более полного использования энергии воды и обеспечения регулирования влажности воздуха, он снабжен установленной на валу турбиной, неподвижным кожухом, и стаканом с приводом, при этом турбина и одна из крыльчаток установлены с возможностью вращения вокруг вала и жестко соединены между собой, а сег нерово колесо и турбине размещены внутри кожуха и стакана, причем кожух снабжен водоотводящим патрубком и выполнен с отверстиями, при этом стакан установлен с возможностью осевого перемещения и перекрытия указанных отверстий.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) 01) 9! А 1) Е 21 F 5/20, Е 21 F 1/08

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

1 !

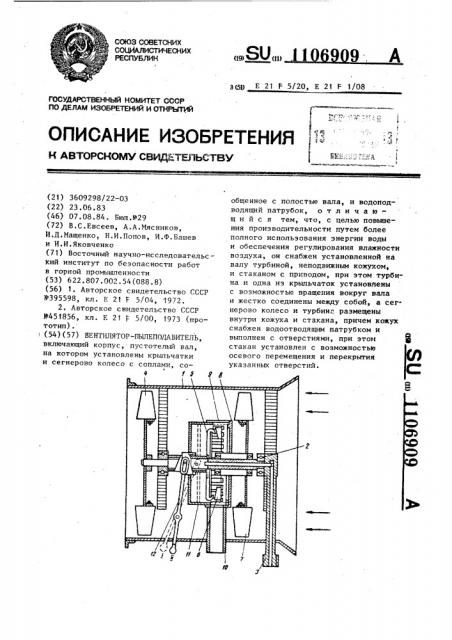

ОПИСАНИЕ ИЗОБРЕТЕНИЯ (21) 3609298/22-03 (22) 23.06.83 (46) 07.08.84. Бюл.№29 (72) В.С.Евсеев, А.А.Мясников, И.Д.Мащенко, Н.И.Попов, И.Ф.Башев и И.И.Яковченко (7.1) Восточный научно-исследовательс— кий институт по безопасности работ в горной промышленности (53) 622.807.002.54(088.8) (56) 1. Авторское свидетельство СССР №395598, кл. F. 21 F 5/04, 1972.

2. Авторское свидетельство СССР №451856, кл. F. 21 Р 5/00, 1973 (прототип).

i (54)(57) ВЕНТИЛЯТОР-ПЫЛЕПОДАВИТЕЛЬ, включающий корпус, пустотелый вал, на котором установлены крыльчатки и сегнерово колесо с соплами, сообщенное с полостью вала, и водоподводящий патрубок, о т л и ч а ю " шийся тем, что, с целью повьипения производительности путем более полного использования энергии воды и обеспечения регулирования влажности воздуха, он снабжен установленной на валу турбиной, неподвижным кожухом, и стаканом с приводом, нри этом турбина и одна из крыльчаток установлены с возможностью вращения вокруг вала и жестко соединены между собой, а сег" нерово колесо и турбина размещены внутри кожуха и стакана, причем кожух снабжен водоотводящим патрубком и выполнен с отверстиями, при этом стакан установлен с возможностью осевого перемещения и перекрытия указанных отверстий.

1106909

Изобретение относится к устройст вам для проветривания выработок и обеспыливания воздуха в горной промышленйости.

Известно устройство для подавле- 5 ния пыли, состоящее из водоподающего патрубка, расположенного по оси турбины, снабженной разбрызгивайщими соплами, повернутыми под углом и оси вращения. На турбину концентрично насажены внутренняя и внешняя крыльчатки, помещенные в корпус.

Впереди внутренней крыльчатки расположен конфуэор.

Вода под давлением по патрубку 1З и полости турбинки поступает к разбрызгивающим соплам. При разбрызгивании воды возникает реактивная сила, под действием которой турбинка вращается. При этом внешняя крыльчатка закручивает воздух, который смешивается с разбрызгиваемой водой и направляется в очаг пылеобразования, орошая и завихряя пылевое облако.

3а счет разрежения, создаваемого 25 внутренней крыльчаткой, пыпевое об-. лако всасывается в конфуэор, где частицы пыли осаждаются и в виде шлама стекают с нижней части конфу" зора. Очищенный воздух направляет- б ся к внешней крыльчатке )1j .

Недостатком данного устройства является малоэффективное использование энергии воды под давлением. В данном случае используется только реактивная составляющая, а напор свободной струи в работе не принимает участие.

Наиболее близким к изобретению является устройство для пылеулавливания, включающее корпус, пустотелый вал, на котором установлены крыль. чатки и сегнерово колесо с соплами, сообщенное с полостью вала, и водоподающий патрубок )2j .

Недостатками этого устройства являются малая производительность и отсутствие возможности регулиро" вать влажность выходящего воздуха.

Цель изобретения — повьппение произ-, 50 водительности путем более полного использования энергии воды и обеспечение регулирования влажности воздуха»

Эта цель достигается тем, что вентилятор-пыпеподавитель, включающий корпус, пустотелый вал, на котором установлены крыльчатки и сег. нерово колесо с соплами, сообщенно с полостью вала, и водоподводящий патрубок, снабжен установленным на вапу турбиной, неподвижным кожухом и стаканом с приводом, при этом турбина и одна из крыльчаток установлены с возможностью вращения вокруг вала и жестко соединены между собой, а сегнерово колесо и турбина размещены внутри кожуха и стакана, причем кожух снабжен водоотводящим патрубком и выполнен с отверстиями, при этом стакан установлен с возможностью осевого перемещения и перекрытия указанных отверстий, На чертеже приведен вентиляторпылеподавитель, продольный разрез.

Вентилятор-пылеподавитель состоит из корпуса 1 внутри которого по продольной оси установлен пустотелый вал 2 с водоподводящим патрубком

3. На валу 2 жестко установлены турбина 6, в свою очередь жестко соединенная с второй крыльчаткой

7, Сопла сегнерова колеса 5 направлены на лопасти турбины 6.

Сегнерово колесо 5 и турбину

6 охватывают неподвижный кожух,8 с отверстиями 9, снабженный водоотводящим патрубком 10, и подвижный стакан 11 с приводом 12 рычажного типа.

Вентилятор-пылеподавитель в режиме вентилятора работает следующим образомм.

Установкой рычага 12 в положение подвижный стакан 11 перекрывает отверстия 9 в неподвижном кожухе 8.

При подаче воды под давлением по патрубку 3 во внуТреннюю полость вала 2 вода поступает в сопла сегнерова колеса 5. Под действием реактивной силы при истечении воды из сопел вал 2 начинает вращаться вместе с крыльчаткой 4. В то же время струи воды, выходящие под углом иэ сопел сегнерова колеса 5, попадают на лопатки турбины 6 и вращают ее вместе с крыльчаткой 7 в противоположном направлении. Отработанная вода отводится чере водоотводящий патрубок 10.

Углы установки лопаток крыпьчаток 4 и 7 встречные, эа счет чего поток воздуха движется в одном направлении.

При необходимости работы предлагаемого устройства в качестве пылеподавителя с помощью привода 12 (по"

1 106

Составитель А. Губайловский

Редактор Н. Назаренко Техред Т.Маточка Корректор Г Orap

Заказ 5738/23 Тираж 427 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4!5

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4

3 ложение Й) перемещают подвижный стакан 11 и в стенках неподвикного кожуха 8 открывают отверстия 9. При отКрытых отверстиях вода под действием центробежной силы выбрасывается. во внутрь корпуса 1 и струей воздуха, создаваемой крыпьчаткой 7, доставляется на крыльчатку 4, которая разбивает ее в мелкодисперсное состояние и доставляет к объекту пыпеобра- 10 зования.

В зависимости от интенсивности пылеобразования можно. регулировать

909 4 степенью перекрытия отверстий 9 количество воды, уносимой потоком воэду" ха. Опытная проверка изобретения показала, что имея в конструкции два рабочих колеса диаметром 400 мм, вентилятор-пыпеподавитель создает напор, позволяющий увеличить дальнобойность струи до 16 м и развивает производи" тельность 60-250 м /мин при давлении

9 воды 0,5-3 МПа, Кроме того, наличие двух рабочих колес позволяет приво- дить воду в мелкодисперсное состояние и доставлять на большее расстойние, чем у известного устройства.
