Быстроразъемное соединение охватывающей детали с валом

Быстроразъемное соединение охватывающей детали с валом

Иллюстрации

Показать все

Реферат



БЫСТРОРАЗЪЕМНОЕ СОЕДИНЕНИЕ ОХВАТЫВАЮЩЕЙ ДЕТАЛИ С ВАЛОМ посредством фиксирующего элемента в виде колпачка со средствами угловой и осевой фиксации, расположенного на конце вала, отличающееся тем, что, с целью повышения его надежности, вал выполнен с кольцевой канавкой, лыской на конце и пазом на торце, расположенным перпендикулярно плоскости лыски, средство осевой фиксации колпачка выполнено в виде выступа на внутренней боковой поверхности колпачка, размещенного в кольцевой канавке вала, а средство угловой фиксации выполнено в виде упругого язычка с вогнутой внутрь колпачка частью, расположенного в донной части колпачка и размещенного в пазу на торце вала.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

«»SU<»>

2l 09 F 16 В 21 18

ОПИСАНИЕ ИЗОБРЕТЕНИЯ 13

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

К АВТОРСМОМ,Ф СВИДЕТЕЛЬСТВУ (2 1) 3572735/25-27 (22) 04.04.83. (46) 07.08.84. Бюл. № 29 (?2) В. Н. Киселев (53) 621.643.415 (088.8) (56) 1. Левин И. Я. Справочник конструктора точных приборов. М., Оборонгиз, 1962, с. 297, фиг. 172 (прототип) (54) (57) БЫСТРОРАЗЪЕМНОЕ СОЕДИНЕНИЕ ОХВАТЫВАЮЩЕИ ДЕТАЛИ С

ВАЛОМ посредством фиксирующего элемента в виде колпачка со средствами угловой и осевой фиксации, расположенного на конце вала, отличающееся тем, что, с целью повы шения его надежности, вал выполнен с кольцевой канавкой, лыской на конце и пазом на торце, расположенным перпендикулярно плоскости лыски, средство осевой фиксации колпачка выполнено в виде выступа на внутренней боковой поверхности колпачка, размещенного в кольцевой канавке вала, а средство угловой фиксации выполнено в виде упругого язычка с вогнутой внутрь колпачка частью, расположенного в донной части колпачка и размещенного в пазу на торце вала.

1106931

А А

Составитель С. Сопонкин

Техред И. Верес Корректор Л. Пилипенко

Тираж 772 Подписное

ВНИИПИ Государственного комитета СССР по делам Изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Редактор Н. Лазаренко

Заказ 5246/25

Изобретение относится к машиностроению и может быть использовано во всех отраслях народного хозяйства для быстроразъемного соединения охватывающих деталей с валами.

Известно быстроразъемное соединение охватывающей детали с валом посредством фиксирующего элемента в виде колпачка со средствами угловой и осевой фиксации (11.

Однако под воздействием вибрации, тряски и т.д. фиксирующий колпачок может самопроизвольно выходить из зацепления с валом, что снижает надежность соединения.

Целью изобретения является повышение надежности соединения.

Указанная цель достигается тем, что в быстроразъемном соединении охватывающей детали с валом посредством фиксирующего элемента в виде колпачка со средствами угловой и осевой фиксации, расположенного на конце вала, вал выполнен с кольцевой канавкой, лыской на конце и пазом на торце, расположенным перпендикулярно плоскости лыски, средство осевой фиксации колпачка выполнено в виде выступа на внутренней боковой поверхности колпачка, размещенного в кольцевой канавке вала, а средство угловой фиксации выполнено в виде упругого язычка с вогнутой внутрь колпачка частью, расположенного в донной части колпачка и размещенного в пазу на торце вала.

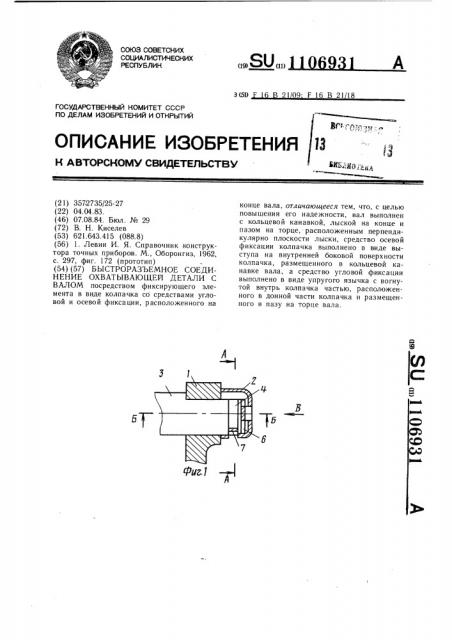

На фиг. 1 изображено быстроразъемное соединение охватывающей детали с валом, продольный разрез; на фиг. 2 — разрез

А-А на фиг. 1; на фиг. 3 — разрез Б-Б на фиг. 1; на фиг. 4 — вид В на фиг. 1; на фиг. 5 — то же, (второй вариант исполнения упругого язычка).

Быстроразъемное соединение содержит охватывающую деталь 1, соединяемую посредством фиксирующего элемента в виде колпачка 2 с валом 3. Вал выполнен с кольцевой канавкой 4, лыской 5 и пазом 6 на торце.

Фиксирующий колпачок имеет средство осевой фиксации, выполненное в виде выступа 7, на внутренней боковой поверхности, размещенного в кольцевой канавке 4, и средство угловой фиксации, выполненное в виде упругого язычка 8 с вогнутой внутрь колпачка частью 9, расположенного в донной части колпачка и размещенного вогнутой частью 9 в пазу 6 на торце вала.

Фиксация соединения осуществляется следующим образом.

Колпачок 2, обращенный в исходном состоянии выступом 7 к лыске 5 вала, надевается на вал, затем поворачивается на 180 до заскока вогнутой части 9 упругого язычка 8 в паз 6 на торце вала. При этом выступ 7 входит в кольцевую канавку 4.

В данном быстроразъемном соединении охватываемой детали с валом исключена возможность самопроизвольного поворота фиксирующего элемента, в результате чего повышена надежность соединения.
