УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ СРЕДНЕГО ДИАМЕТРА ВНУТРЕННИХ РЕЗЬБ, содержащее корпус с рукоятью, установленные в нем подвижно в радиальном относительно оси корпуса направлении две измерительные губки, два измерительных наконечника, каждый из которых закреплен на измерительной губке, и индикатор, кинематически связанный с измерительными губками, отличающееся тем, что, с целью повышения точности контроля, каждая из измерительных губок оснащена цилиндрическим стержнем, закрепленным на губке параллельно оси резьбы, а каждый измерительный наконечник выполнен в виде кольца, расположенного на цилиндрическом стержне подвижно вдоль его оси.

.,Я0„„1106976 А

СОЮЗ СОВЕТСКИХ

3 °

РЕСПУБЛИК

3 Q 01 в 3/48

Ю

ОГ)ИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ д

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3548085/25-28 (22)24.01.83 (46) 07.08.84. Бюл. ¹ 29 (72) В.П.Качаев, В.Е.Натансон, В.З.Ициксон и В.И.Гулина (53) 621.882.6?6(088.8) (56) 1 ° Справочник по производственному контролю в машиностроении. tIon ред.А.К.Кутая, Л., "Машиностроение", 1974, с. 619.

2. Апарин Г.А. и Городецкий И.Е.

Допуски и технические измерения. М., Машгиз, 1953, с. 409"410 (прототип). (54)(57) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ

СРЕДНЕГО ДИАМЕТРА ВНУТРЕННИХ РЕЗЬБ, содержащее корпус с рукоятью, установленные в нем подвижно в радиальном относительно оси корпуса направлении две измерительные губки, два измерительных наконечника, каждый из которых закреплен на измерительной губке, и индикатор, кинематически связанный с измерительными губками, о т л и— ч а ю щ е е с я тем, что, с целью повышения точности контроля, каждая из измерительных губок оснащена цилиндрическим стержнем, закрепленным на губке параллельно оси резьбы, а каждый измерительный наконечник выполнен в виде кольца, расположенногона цилиндрическом стержне подвижно вдоль его оси.

1106976

Изобретение относится к машиностроению, а именно к средствам контроля резьб.

Известно устройство для контроля среднего диаметра внутренних реэьб, содержащее микрометры с закрепленными на подвижном стержне реэьбовыми вставками (1g.

Недостатком этого устройства является большая погрешность измерения 1О иэ-за наложения погрешности шага контролируемой резьбы.

Наиболее близким к изобретению по .технической сущности является устройство для измерения среднего диа" метра внутренних резьб, содержащее корпус с рукоятью, установленные в нем подвижно в радиальном относительно оси корпуса направлении две измерительные губки, два измерительных . щ наконечника, каждый из которых закреплен на измерительной губке, и индикатор, кинематически связанный с измерительными губками, Измерительные губки выполнены в виде стержня со 25 сферической поверхностью на одном конце f? ).

Недостатком известного устройства является то, что в результат измерения входит погрешность шага контролируемой резьбы.

Цель изобретения - повышение точности Измерения.

Указанная цель достигается тем, что в устройстве для измерения среднего Диаметра внутренних резьб, со"

35 держащем корпус с рукоятью, установленные в нем подвижно в радиальном относительно оси корпуса направлении две измерительные губки, два иэмери40 тельных наконечника, каждый из которых закреплен на измерительной губке, и индикатор, кинематически связанный с измерительными губками, каждая из измерительных губок оснащена цилиндрическим стержнем, закреплейным на губке параллельно оси резьбы, а каждый измерительный наконечник выполнен в виде кольца, расположенного на цилиндрическом стержне подвижно вдоль его

5б оси.

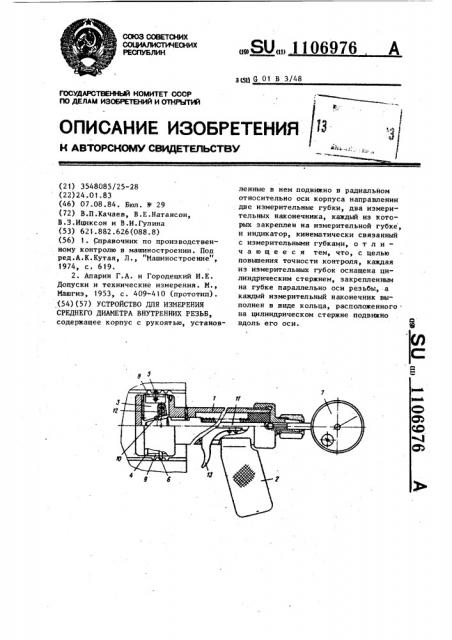

На чертеже изображено устройство для измерения среднего диаметра внутренних резьб.

Щ ИЦПЯ Заказ 5743/27

Филиал НПП "Патент", г.

Устройство включает в себя корпус.

1 с рукоятью 2, установленные в нем подвижно в радиальном относительно корпуса 1 направлении две измерительные губки 3 и 4, два измерительных наконечника. 5 и 6 и индикатор 7, ки- нематически связанный с измерительными губками 3 и 4, причем каждая из измерительных губок оснащена цилиндрическим стержнем 8 и 9, закрепленным на губке параллельно оси резьбы, а каждый измерительный наконечник 5 и

6 выполнен в виде кольца, расположенного на цилиндрическом стержне 8 и 9 соответственно, подвижно вдоль оси стержня. Измерительные губки 3 и 4 через шарик 10 взаимодействуют с по" верхностью конической головки штока

11, положение которого регистрируется индикатором 7. Измерительные губки 3 и 4 подпружинены с помощью пружины

12 в направлении оси штока 11. На штоке 11 закреплен рычаг 13.

Устройство работает следующим образом.

Корпус 1 предварительно настроен-. ного устройства на расчетный размер среднего диаметра измеряемой резьбы за рукоять 2 вводится в измеряемое резьбовое отверстие, причем шток 11 оттянут назад за рычаг 13. После установки устройства в требуемом сечении резьбы рычаг 13 освобождается и под действием пружины перемещается влево и через шарик 10 выдвигает йзмерительные губки 3 и 4 до сопри" косновения поверхности измерительных наконечников 5 и 6 (колец) с поверхностями впадин резьбы. В Уто время снимаются показания с индикатора 7.

После снятия отсчетов r индикатор,>

7 нажимают рычаг 13, шток 11 вновь перемещается вправо и измерительные губки 3 и 4 под действием пружины

12 утаплнваются, давая возможность извлечь устройство из резьбового отверстия илн повернуть его на другой угол, или переместить на другой виток резьбы.

Использование изобретения позво" лит повысить точность измерения среднего диаметра внутренних резьб.
