Дозатор жидкости

Дозатор жидкости

Иллюстрации

Показать все

Реферат



ДОЗАТОР ЖИДКОСТИ, содержащий емкость для дозируемой жидкости с выходным каналом, выполненным в виде иглы медицинского шприца, сообщенную с емкостью через клапан воздушную камеру, в которой размещен подпружиненный поршень со штоком, пропущенным через крьш1ку камеры, и узел задания вьщаваемой дозы, отличающийся тем, что, с целью расширения функциональных возможностей путем обеспечения вьщачи микродоз, в нем клапан выполнен в виде эластичной трубки, один конец которой герметично присоединен к воздушной камере, а в свободный конец трубки до полного соприкосновения с ней установлен плоский вкладьш трапециевидной формы, при этом в поршне со штоком выполнен сквозной канал. (Л

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

arse G 01 Г 13/00

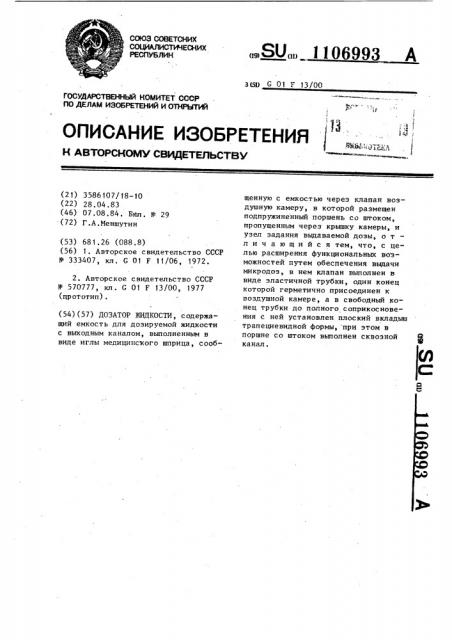

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPCHOMY СВИДЕТЕЛЬСТВУ (21) 3586107/18-10 (22) 28.04.83 (46) 07.08.84. Бюл. ¹- 29 (72) Г.А .Меншутин

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (53) 68 1.26 (088.8) (56) 1. Авторское свидетельство СССР

¹ 333407, кл. G 01 F 11/06, 1972.

2. Авторское свидетельство СССР № 570777, кл . С 01 F 13/00, 1977 (црототип) . (54) (57) ДОЗАТОР ЖИДКОСТИ, содержащий емкость для дозируемой жидкости с выходным каналом, выполненным в виде иглы медицинского шприца, сооб„,ЯО„„ 1106993 A щенную с емкостью через клапан воздушную камеру, в которой размещен подпружиненный поршень со штоком, пропущенным через крышку камеры, и узел задания выдаваемой дозы, о т л и ч а ю шийся тем, что, с целью расширения функциональных возможностей путем обеспечения выдачи микродоз, в нем клапан выполнен в виде эластичной трубки, один конец которой герметично присоединен к воздушной камере, а в свободный конец трубки до полного соприкосновения с ней установлен плоский вкладыш трапециевидной формы, при этом в поршне со штоком выполнен сквозной канал.

На фиг. 1 показан дозатор, общий вид, на фиг. 2 - то же, продольный разрез; на фиг. 3 " продольный разрез по клапану.

1 11069

Изобретение относится к средствам объемного дозирования жидкостей и может быть использовано в различных отраслях техники.

Известен дозатор малых порций

5 жидкости, содержащий корпус, золотник, плунжер, регулятор, пружину и питатель, нагнетающий дозируемую жидкость .(1 .

Известен также шприц для отбора и 10 ввода малых проб жидкости в газовый хроматограф, содержащий емкость для дозируемой жидкости с выходным каналом, выполненным в виде иглы медицинского шприца, сообщенную с емкостью через клапан воздушную камеру, в которой размещен подпружиненный поршень со штоком, пропущенным через крышку камеры,и узел задания выдаваемой розы 523. 20

Недостатком известных устройств являются их ограниченные возможности, не позволяющие выдавать микродозы жидкости.

Цель изобрЕтения - расширение функциональных возможностей путем обеспечения вьдачи микродоз.

Указанная цель достигается тем, что в дозаторе жидкости, содержащем емкость для дозируемой жидкости с выходным каналом, выпблненным в виде иглы медицинского шприца, сообщенную с емкостью через клапан воздушную камеру, в которой размещен подпружиненный поршень со штоком, 35 пропущенным через крышку камеры, и узел задания вьдаваемой дозы, клапан выполнен в виде эластичной трубки, один конец которой герметично присоединен к воздушной камере, а в свободный конец трубки до полного сопри-. косновения с ней установлен плоский вкладыш трапециевидной формы, при, этом и поршне со штоком выполнен сквозной канал.

93 2

Дозатор жидкости содержит емкость

1 для дозируемой жидкости с выходным каналом, выполненным в виде иглы 2 медицинского шприца, сообщенную с емкостью 1 через клапан 3 воздушную камеру 4, в которой размещен подпружиненный поршень 5 со штоком 6, пропущенным через крышку камеры 4, иI узел 7 задания вьдаваемой дозы. Клапан 3 выполнен в виде эластичной трубки 8, один конец которой герметично присоединен к камере 4, а в свободный конец трубки 8 до полного соприкосновения с ней установлен плоский вкладыш " трапециевидной формы. В поршне 5 и штоке 6 выполнен сквозной канал для сообщения камеры

4 с атмосферой. На внешней поверхности камеры 4 нанесена шкала 10. Емкость 1 и камера 4 соединены между собой резьбовым соединением.

Работа дозатора происходит следующим образом, От емкости 1 отвинчивают камеру

4 и заливают в емкость 1 дозируемую жидкость ° Затем емкость 1 соединяется с камерой 4 и, поворачивая узел 7 по шкале !0 задают значение вьдаваемой дозы жидкости. Оператор нажимает пальцем на шток 6, тем самым перекрывая сквозной канал, и перемещает вниз шток б, который приводит в двйжение поршень 5. Последний через клапан 3 вытесняет определенный объем воздуха из камеры 4 в емкость i В результате этого заданная микродоза жидкости будет, выдана потребителю, Вьдача микродозы будет закончена при совмещении верхнего среза штока 6 с поверхностью узла 7. Оператор снимает палец со штока 6, камера 4 соединяется с атмосферой, и пружина перемещает поршень 5 со штоком б в исходное положение. Дозатор готов к вьдаче следующей микродозы жидкости.

Использование изобретения обеспечивает дозирование жидкости микродозами, возможное значение каждой из которых лежит в широком диапазоне. !

1106993

ВЯИИПИ Заказ 5745/28 Тираж 610 Подписное фианжц ППП "Патеит", г. Узлород,ул.Проектная, 4
