Реферат



СЕЛЕКТОР РАДИОСИГНАЛОВ ТОЧНОГО ВРЕМЕНИ, содержащий последовательно соединенные генератор опорных импульсов, счетчик опорных импульсов и дешифратор, последовательно соединенные узкополосный фильтр и амплитудный детектор, а также последовательно соединенные счетчик сигналов, точного времени и формирователь сигнала коррекции, отличающийс я тем, что, с целью повьппения помехоустойчивости , в него введены эле мент задержки и.последовательно соединенные формирователь импульсов, ключ и элемент ИЛИ, выход которого подключен к входу сброса счетчика сигналов точного времени, к счетному входу которого и к входу элемента задержки подключен первый выход дешифратора , второй выход которого подключен ко второму входу элемента ИЛИ, а выход элемента задержки - к управляющему входу ключа, .при этом к входу Сброса счетчика опорных импульсов подключен выход формирователя импульсов, к входу которого подключен выход амплитудного детектора.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

3 @ С, 04 С 11/02

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

f10 ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ -

Н В.тО СКОЬМ СВИДКтЕЛЬСтВ (21) 3574929/18-09 (22) 06.04.83 (46) 07.08.84. Бюл. У 29 (72) Г.Л. Будневский, N.Þ. Гусев. и А.С. Зельцер (71) Государственный всесоюзный центральный ордена Трудового Красного

Знамени научно-исследовательский институт комплексной автоматизации (53) 621.394.14(088.8) (56) 1. Авторское свидетельство СССР

В 871145 кл. G 04 С 11/02, 1981.

2. Авторское свидетельство СССР

К - 673972, кл. G n4 С 11/02, 1979 (прототип). (54)(57) СЕЛЕКТОР РАДИОСИГНАЛОВ ТОЧНОГО ВРЕМЕНИ, содержащий последовательно соединенные генератор опорных импульсов, счетчик опорных импульсов и дешифратор, последовательно соединенные узкополосный фильтр и ампли"..Яу„„ц.(7дщ A тудный детектор, а также последовательно соединенные счетчик сигналов. точного времени и формирователь сиг-. нала коррекции, о т л и ч а ю щ и йс я тем, что, с целью повышения помехоустойчивости, в него введены элемент задержки и.последовательно соединенные формирователь импульсов, ключ и элемент ИЛИ, выход которого подключен к входу сброса счетчика сигналов точного времени, к счетному входу которого и к входу элемента задержки подключен первый выход дешифратора, второй выход которого подключен ко второму входу элемента

ИЛИ, а выход элемента задержки — к g управляющему входу ключа, при этом к входу сброса счетчика опорных импуль- сов подключен выход формирователя импульсов, к входу которого подключен выход амплитудного детектора. д

1 1107

Изобретение относится к электронной хронометрии и может быть использовано в автономных системах единого времени, корректируемых по радиосигналам точного времени. 5

Известен селектор радиосигналов точного времени, содержащий последовательно соединенные .узкополосный фильтр, амплитудный детектор и соединенные входами селекторы по длительности и 1р частоте, а также триггер, счетчик импульсов, узел контроля состояния счетчика и формирователь сигнала кор" рекции, причем выход селектора по длительности соединен с установоч- 15 ным входом триггера, выход которого подключен к счетчному входу счетчика„ основной выход которого подключен к входу формирователя сигнала коррек-, ции, а контролируемый выход подсоединен к контролируемому входу узла контроля состояния счетчика, сбросо- вый выход которого соединен с входами установки в нуль триггера и счетчика, кроме того, элементы И и ИЛИ, причем выход элемента И подключен к входу установки нуля триггера, первый и второй входы элемента ИЛИ соединены соответственно с разрешающим входом и выходом строба узла контроля состояния счетчика, вход запуска которого подключен к выходу триггера (1 g.

НедостатКом данного устройства является его сложность.

Наиболее близким техническим решением является селектор радиосигналов точного времени, содержащий по" следовательно соединенные генератор опорных импульсов, счетчик опорных

40 импульсов и дешифратор, последовательно соединенные узкоплосный фильтр. и амплитудный детектор, а также последовательно соединенные счетчик сигиа лов точного времени и формирователь корl 45 рекции, а также элемент совпадения и селектор паузы, вход которого подключен к выходу амплитудного детектора, один из выходов селектора паузы подключен к шине "Сброс" счетчика сигналов точного времени, а другой. выход— к одному из входов элемента совпадения, второй вход которого соединен с выход дом амплитудного детектора (2 .

Недостатком известного устройства . является низкая помехоустойчивость так как в счетчике сигналов точного времени могут накапливаться импульсы, соответствующие случайным входным

104 2 сигналам, имеющим длительность паузы, совпадающую с длительностью паузы радиосигналов точного времени. Это происходит вследствие того, что установка счетчика сигналов точного времени в нуль осуществляется лишь в случае превышения длительности паузы входного сигнала по сравнению с паузой сигналов точного времени.

Цель изобретения — повышение помехоустойчивости.

Цель достигается тем, что в селектор радиосигналов точного времени, -содержащий последовательно соединенные генератор опорных импульсов, счетчик опорных импульсов и дешифратор, последовательно соединенные узкополосный фильтр и амплитудный детектор, а также последовательно соединенные счетчик сигналов точного времени и формирователь сигнала коррекции,введены элемент задержки и последова- тельно соединенные формирователь импульсов, ключ и элемент ИЛИ, выход которого подключен к входу сброса счетчика сигиалов точного времени, к счетному входу которого и к входу элемента задержки подключен первый выход дешифратора, второй выход которого подключен к второму входу элемента ИЛИ, а выход элемента задержки — к управляющему входу ключа, при этом к входу сброса счетчика опорных импульсов подключен выход формирователя импульсов, к входу которого подключен выход амплитудного детектоPG»

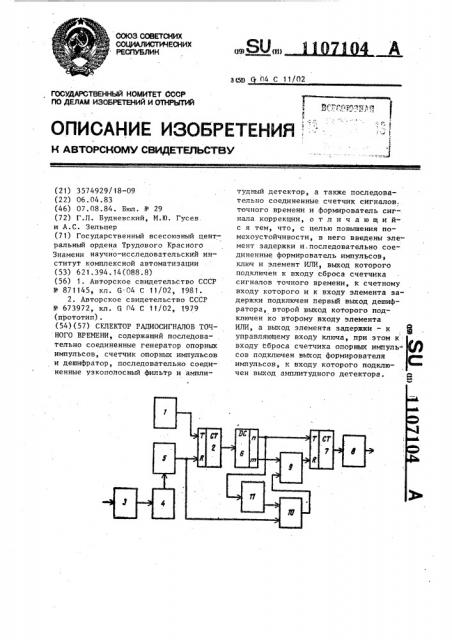

На чертеже представлена функциональная электрическая схема селектора радиосигналов точного времени.
