Реферат



ФАЗОВЫЙ МАНИПУЛЯТОР СВЧ, содержащий первый, Ьторой, третий и четвертый отрезки щелевой линии, соединенные в виде прямоугольника, к середине первого отрезка щелевой линии подключена входная щелевая линиЯу в местах подключения которой по обе стороны от нее в первый отрезок щелевой линии включены два диода противопрложной полярности, к середине третьего отрезка щелевой линии параллельно подключена выходная микрополосковая линия, отличающийся тем, что, с целью расширения полосы рабочих частот и увеличения развязки между входом и выходом, в него введены дополнительный отрезок щелевой линии и два дополнительных диода, при этом дополнительный отрезок щелевой линии размещен внутри прямоугольника и включен между вторым и четвертым отрезками щелевой линии, а два дополнительных диода включены противоположной полярности в дополнительньй от (Л резок щелевой линии в местах подключения его ко второму и четвертому отрезкам щелевой линии.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

9 А (19) (И) з() Н 01 P 1/18

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЭОБРЕТЕНИЙ И ОТНРЫТИЙ, (21) 3547442/18-09 (22) 02.02.83 (46) 07.08.84. Бюл. Р 29 (72) Я.И.Васильев, В.И.Гвоздев, Б.А.Конягин, М.IO.ËèòBèíåíêo и В.Б.Седлецкий (53) 621.372.852.29(088.8) (56) 1. Патент Великобритании

В 1576861, кл. Н 1 W, опублик. 1978.

2. Патент США II- 4276521, кл. 332-23, опублик. 1981 (прототип). (54)(57) ФАЗОВЫЙ ИАНИПУЛЯТОР СВЧ, содержащий первый, Ьторой, третий и четвертый отрезки щелевой линии, соединенные в виде прямоугольника, к середине первого отрезка щелевой линии подключена входная щелевая линия в местах подключения которой по обе стороны от нее в первый отрезок щелевой линии включены два-диода противоположной полярности, к середине третьего отрезка щелевой линии параллельно подключена выходная микрополосковая линия, о т л и ч а— ю шийся тем, что, с целью расширения полосы рабочих частот и увеличения развязки между входом и выходом, в него введены дополнительный отрезок щелевой линии и два дополнительных диода, при этом допблнительный.отрезок щелевой линии размещен внутри прямоугольника и включен между вторым и четвертым отрезками щелевой линии, а два дополнительных диода включены противоположной полярности в дополнительный отрезок щелевой линии в местах подключения его ко второму и четвертому отрезкам щелевой линии.

1107196

Тир аж 591 Подписное

Изобретение отйосится к радиотехнике и может быть использовано в радиопередающих устройствах СВЧ.

Известен фазовый манипулятор СВЧ, содержащий микрополосковую и щелевую S линии передачи, расположенные соосно по разные стороны подложки, нри этом в разомкнутый край микрополосковой линии передачи параллельно в противоположной полярности включены два диода 1J.

Недостатками этого устройства являются невысокая полоса рабочих мест и малая величина развязки между входом и выходом. 15

Известен также фазовый манипулятор СВЧ, содержащий первый, второй, третий и четвертый отрезки щелевой линии, соединенные в виде прямоугольника, к середине первого отрезка ще- 20 ,левой линии подключена входная щелевая линия, в местах подключения которой по обе стороны от нее в первый отрезок щелевой линии включены два диода противоположной полярности, к середине третьего отрезка щелевой линии параллельно подключена выходная микрополосковая линия 0 2 3.

Недостатками известного устройства являются узкая полоса рабочих час- ЗО тот и малая величина развязки между входом и выходом.

Цель изобретения — расширение полосы рабочих частот и увеличение развязки между входом и выходом. 35

Поставленная цель достигается тем, что в фазовый манипулятор СВЧ, содержащий первый, второй, третий и четвертый отрезки щелевой линии, соединенные в виде прямоугольника, к се-4п редине первого отрезка щелевой линии подключена входная щелевая линия, в местах покдлючения которой по обе стороны от нее в первый отрезок щелевой линии включены два диода про- 45 тивоположной полярности, к середине третьего отрезка щелевой линии параллельно подключена выходная микрополосковая линия, введены дополнительный отрезок щелевой линии и два дополнительных диода, при этом дополнительный отрезок щелевой линии размещен внутри прямоугольника и включен между вторым и четвертым отрезками щелевой линии, а два дополнительных

ВНИИПИ Зажав 5769/38 диода включены противоположной полярности в дополнительный отрезок щелевой линии в местах подключения его ко второму и четвертому отрезкам щелевой линии.

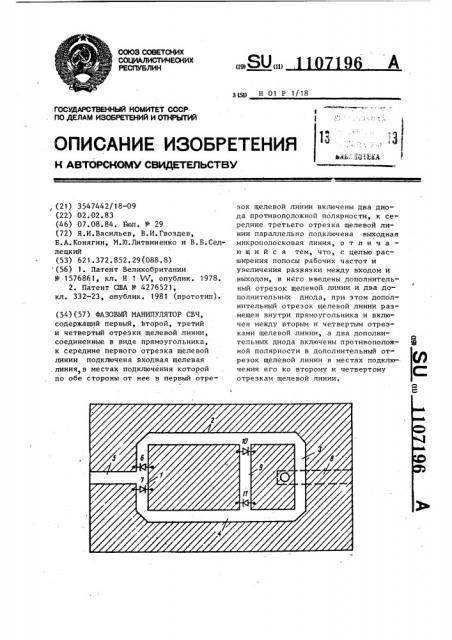

На чертеже приведена конструкция предлагаемого устройства.

Фазовый манипулятор СВЧ содержит первый 1, второй 2, третий 3 и четвертый 4 отрезки щелевой линии, входную щелевую линию 5, диоды 6 и 7, включенные в первый отрезок 1 щелевой линии, выходную микрополосковую линию 8, дополнительный отрезок 9 щелевой линии и два дополнительных диода 10 и 11, включенные в дополнительный отрезок 9 щелевой линии.

Фазовый манипулятор СВЧ работает следующим образом.

Сигнал несущей частоты подается на входную щелевую линию 5. Управляющий сигнал в виде заданной последовательности разнополярных импульсов подается на диоды б и 7 и дополнительные диоды 10 и 11 через выходную микрополосковую линию 8. В зависимости от полярности импульсов управляющего сигнала сигнал несущей частоты проходит в выходную микрополосковую линию 8 либо через второй отрезок 2, либо через четвертый отрезок 4 щелевой линии, при этом изменение фазы на 180 обусловлено частотно-независимой разностью фаз, равной 180, между выходными плечами Т-соединения, образованного входной щелевой линией 5 и первым отрезком 1 щелевой линии. За счет введения дополнительного отрезка 9 щелевой линии величина импеданса, шунтирующего переход с выходной микрополосковой линии 8 на третий отрезок 3 щелевой линии, увеличивается, что приводит к расширению полосы рабочих частот устройства. Кроме того, доролнительный отрезок 9 щелевой линии препятствует распространению поверхностных волн, благодаря чему увеличивается развязка между входом и выходом.

Предлагаемый фазовый манипулятор

СВЧ по сравнению с известным устройством имеет в 2 раза более широкую полосу рабочих частот и на 10-20 дБ большую величину развязки между вхаом и выходом филиал ШШ "Патент", r.Óèrîðîä, ул.Проектная, 4
