Датчик перегрузки усилителя мощности

Датчик перегрузки усилителя мощности

Иллюстрации

Показать все

Реферат



ДАТЧИК ПЕРЕГРУЗКИ УСИЛИТЕЛЯ МОЩНОСТИ, содержащий датчик тока. включенный последовательно с нагрузкой , и датчик напряжения, включенный параллельно нагрузке, а также операционный усилитель, отличающийся тем, что, с целью повьтения его точности, параллельно нагрузке включен дополнительный делитель напряжения , выход которого соединен с неинвертирующим входом операционного усилителя, а к выходам датчика тока и датчика напряжения подключен сумматор, выход которого соединен с инвертирующим входом операционнрге усилителя.

СОЮЗ СОВЕТСНИХ сбциАлистичесних

РЕСПУБЛИН

09) (11) 3 Н 03 F 1/52

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

flO ДЕЛАМ ИЗОБРЕТЕНИЙ И OTHPblTMA

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (2 1 ) 3529813/18-09 (22) 30. 12. 82 (46) 07.08.84. Бюл. № 29 (72) Л.С. Чеглаков, В.Н. Муш и М.Ю.. Комаров (53) 621.375.026(088.8) (56) 1. Патент Японии № 45-29845, кл. Н 03 F 3/00, 1970.

2. Авторское свидетельство СССР № 614524, кл. Н 03 F 3/26, 1975. (54)(57) ДАТЧИК ПЕРЕГРУЗКИ УСИЛИТЕЛЯ

МОЩНОСТИ, содержащий датчик тока, включенный последовательно с нагрузкой, и датчик напряжения, включенный параллельно нагрузке, а также операционный усилитель, о т л и ч а юшийся тем, что, с целью повышения

его точности, параллельно нагрузке включен дополнительный делитель напряжения, выход которого соединен с неинвертирующим входом операционного усилителя, а к выходам датчика тока и датчика напряжения подключен сумматор, выход которого соединен с инвертирующим входом операционноге усилителя.

1107272

Составитель Н.Дубровская

Редактор H.ÏóøíåíêîBà Техред А.Ач Корректор А.Ференц

Тираж 8б2 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Заказ 5775/42

: Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4

Изобретение относится к радиотехнике и может быть использовано для защитьг мощных выходных каскадов усилителей мощности, а также различных других радиотехнических устройств, подвергающихся перегрузкам в результате изменения сопротивления нагрузки.

Известен датчик перегрузки усилителя мощности, содержащий датчик тока и датчик напряжения C11„ t0

Наиболее бпизким по технической сущности к изобретению является дат.чик перегрузки усилителя мощности, содержащий датчик тока, включенный последовательно с нагрузкой, и датчик 15 напряжения, включенный параллельно нагрузке, а также операционный усилитель (21.

Известные датчики перегрузки усилителя мощности обладают недостаточно 20 высокой точностью.

Целью изобретения является повышения точности.

Поставленная цель достигается тем, что в датчике перегрузки усилите2 ля мощности, содержащем датчик тока, включенный последовательно с нагрузкой, и датчик напряжения, включенный параллельно нагрузке, а также операционный усилитель, параллельно на-, 0

Грузке включен дополнительный делитель напряжения, выход которого соединен с неинвертирующим входом операционного усилителя, а к выходам датчика тока и датчика напряжения подключен

35 сумматор, выход которого соединен с инвертирующим входом операционного усилителя.

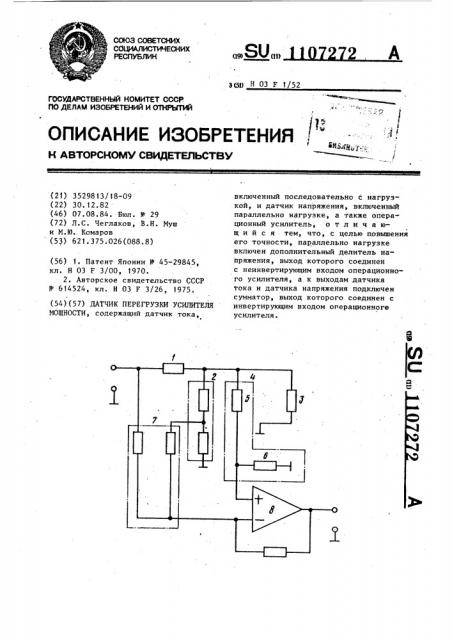

На чертеже представлена принципиальная электрическая схема предловенного датчика.

Датчик перегрузки усилителя мощности содержит датчик 1 тока, датчик

2 напряжения, нагрузку З,.дополнитель. ный делитель 4 напряжения, выполнен- 4 ный на резисторе 5 и резисторе б, сумматор 7, операционный усилитель 8, Датчик перегрузки усилителя мощности работает следующим образом.

В исходном состоянии при номинальной величине нагрузки 3 напряжения на датчиках 1 и 2 либо равны, либо напряжение на датчике 2 несколько превышает напряжение на датчике 1 (за счет подбора). Оба эти напряжения противоположны по знаку. Их сумма подается на инвертирующий вход операционного усилителя 8. Напряжение, подводимое к неинвертирующему входу операционного усилителя, устанавливается (при помощи резистора 5) равным входному напряжению на инвертирующем входе операционного усилителя.

Оба эти напряжения имеют одинаковую фазу, и, следовательно, на выходе операционного усилителя 8 сигнал отсутствует. В этом случае выходные транзисторы усилителя мощности работают в нормальном режиме.

При уменьшении сопротивления нагрузки 3 возрастает напряжение на датчике 1 и, следовательно, возрастает сигнал на инвертирующем входе операционного усилителя. В этом случае, на выходе операционного усилителя 8 появляется сигнап, который с помощью исполнительного элемента шунтирует выходные транзисторы усилителя мощности.

При увеличении сопротивления нагрузки 3 возрастает йапряжение на датчике 2 и, следовательно, возрастает сигнал на инвертирующем входе операционного усилителя.

В этом случае на выходе операцион" ного усилителя 8 также появляется сигнал, который с помощью исполнительного элемента шунтирует выходы транзистора усилителя мощности.

Таким образом, предложенншй датчик перегрузки усилителя мощности обеспечивает более высокую точность по сравнению с известным.
