Ротационный почвообрабатывающий рабочий орган

Ротационный почвообрабатывающий рабочий орган

Иллюстрации

Показать все

Реферат



РОТАЦИОННЫЙ ПОЧВООБРАБАТЫВАЮЩИЙ РАБОЧИЙ ОРГАН, содержащий свободно сидящие на оси диски со ступицами, на каждой из которых закреплена пружина кручения, причем пружина , расположенная со стороны наружного торца одного из крайних дисков, соединена с осью, и регулятор жесткости пружины , отличающийся тем, что, с целью упрощения конструкции и снижения металлоемкости , свободный конец каждой из пружин прикреплен к ступице смежного диска, а ступица второго крайнего диска соединена посредством пружины кручения с осью. (Л О5 ю

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3582038/30-15 (22) 20.04.83 (46) 15.08.84. Бюл. № 30 (72) А. К. Кириченко, Н. И. Саламатин и К. А. Сохт (71) Краснодарский ордена Ленина и ордена Трудового Красного Знамени научноисследовательский институт сельского хозяйства им. П. П. Лукьяненко (53) 631.313.02 (088.8) (56) 1. Авторское свидетельство СССР № 161150, кл. А 01 В 23/00, 1962.

2. Авторское свидетельство СССР № 481248, кл. А 01 В 21/08, А 01 В 23/06, 1973 (прототип) .

ÄÄSUÄÄ1107762 з ду А 01 В 2I/08, 23/06 (54) (57) РОТА11ИОННЫЙ ПОЧВООБРАБАТЫВАЮЩИЙ РАБОЧИЙ ОРГАН, содержащий свободно сидящие на оси диски со ступицами, на каждой из которых закреплена пружина кручения, причем пружина, расположенная со стороны наружного торца одного из крайних дисков, соединена с осью, и регулятор жесткости пружины, отличающийся тем, что, с целью упрощения конструкции и снижения металлоемкости, свободный конец каждой из пружин прикреплен к ступице смежного диска, а ступица второго крайнего диска соединена посредством пружины кручения с осью.

1107762

Составитель А. Королев

Редактор В. Ковтун Техред И. Верес Корректор И.Муска

Заказ 5347/1 Тираж 722 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Изобретение относится к сельскохозяйственному машиностроению, в частности к рабочим органам почвообрабатывающих орудий.

Известна дисковая батарея почвообрабатывающего орудия, содержащая вырезные сферические диски,, соединительную ось, выполненную из отдельных разъемных втулок, соединенных жестко по торцам с фланцами, к которым посредством болтовых соединений крепятся диски (1).

Однако данное устройство характеризуется сложностью конструкции, трудоемкостью изготовления и сборки.

Известен ротационный почвообрабатывающий рабочий орган, содержащий свободно сидящие- на оси диски со ступицами, на каждой из которых закреплена пружина кручения, причем пружина, расположенная со стороны наружного торца ступицы одного из крайних дисков, соединена с осью, и регулятор жесткости пружины (2). 20

Недостатками известного устройства являются сложность конструкции, значительная металлоемкость, так как для каждого диска необходим индивидуальный регулятор жесткости пружины.

Цель изобретения — упрощение конструкции и снижение металлоемкости.

Цель достигается тем, что в ротационном почвообрабатывающем рабочем органе свободный конец каждой из пружин при- зп креплен к ступице смежного диска, а ступица второго крайнего диска соединена посредством пружины кручения с осью.

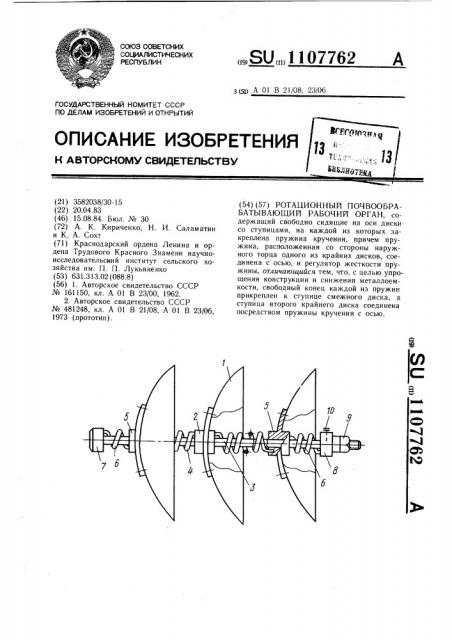

На чертеже изображен предлагаемый рабочий орган.

Рабочий орган состоит из дисков 1 со ступицами 2, свободно сидящими на оси 3.

Ступицы 2, расположенные между крайними дисками, соединены между собой пружинами кручения 4, а крайние ступицы 5 соединены с осью 3 посредством пружин кручения 6, связанных концевыми упорами

7 и 8, которые зафиксированы на оси 3.

На конце последней установлен регулятор жесткости пружин кручения 4 и 6, выполненный в виде гайки 9, которая жестко связана с концевым упором 8 и зафиксирована на оси 3 стопорным болтом 10.

Ротационный рабочий орган работает следующим образом.

В результате взаимодействия с почвой рабочий орган начинает вращаться, диски

1 вследствие непрерывного изменения величины усилий, действующих на низ из-за неоднородности физико-механических свойств почвы, совершают угловые и осевые колебания. Благодаря последовательному соединению ступиц 2 посредством пружин 4, а также связи крайних ступиц 5 посредством пружин кручения 6 с осью 3, колебания каждого отдельного диска 1 передаются всем остальным, что улучшает качество крашения почвы и уменьшает залипание рабочего органа.

Изменение жесткости пружин 4 и 6 производится одновременно с помощью гайки 9.

Отсутствие индивидуальных регуляторов жесткости для каждой пружины и упоров в предложенном устройстве упрощает его конструкцию, снижает мееталлоемкость и сокращает время на регулировку жесткости пружин.
