Сеялка селекционная
Иллюстрации
Показать всеРеферат
1. СЕЯЛКА СЕЛЕКЦИОННАЯ, содержащая раму с опорными колесами, на которой смонтирован семенной бункер, цепной транспортер, который расположен под углом к направлению движения агрегата с закрепленными на нем высевающими элементами, и сошниками, отличающаяся тем, что, с целью повышения равномерности высева, она снабжена закрепленным на раме делителем в виде прямоугольной трапеции , а каждый высевающий элемент выполнен секционным с образованием зазора между секциями, в котором размешен делитель . 2. Сеялка по п. 1, отличающаяся тем, что семенной бункер установлен на раме над делителем в зоне прямоугольного участка делителя.
СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК (19) (11) 2 А
atS1) А 01 С 7 16
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
IlO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3462436/30-15 (22) 18.05.82 (46) 15.08.84. Бюл. № 30 (72) А. Ф. Нужный, М. Я. Тюников, А. С. Чаплынский, П. В. Голов, А. М. Свиридов и Н. И. Митрофанов (71) Ордена Трудового Красного Знамени н аучно-исследовательский институт сельского хозяйства Центрально-Черноземной полосы им. В. В. Докучаева (53) 631.331. 11 (088.8) (56) 1. Авторское свидетельство СССР № 407542, кл. А 01 С 7/02, 1972.
2. Авторское свидетельство СССР по заявке № 2839991/30-15, кл. А 01 С 7/16, 1979 (прототип). (54) (57) 1. СЕЯЛКА СЕЛЕКЦИОННАЯ, содержащая раму с опорными колесами, на которой смонтирован семенной бункер, цепной транспортер, который расположен под углом к направлению движения агрегата с закрепленными на нем высевающими элементами, и сошниками, отличающаяся тем, что, с целью повышения равномерности высева, она снабжена закрепленным на раме делителем в виде прямоугольной трапеции, а каждый высевающий элемент выполнен секционным с образованием зазора между секциями, в котором размещен делительь.
2. Сеялка по п. 1, отличающаяся тем, что семенной бункер установлен на раме над делителем в зоне прямоугольного участка делителя. Щ
1 107772 иг.2
Изобретение относится к сельскому хозяйству, а именно к селекционным сеялкам для посева семян различных сортовых образцов в рядки, расположенные поперек прохода агрегата, и может быть использовано для точного высева сортовых культур.
Известны селекционные сеялки, содержащие раму с опорными колесами, семенной бункер, высевающие элементы и сошники (1) .
Наиболее близкой по технической сущности к предлагаемой является сеялка селекционная, содержащая раму с опорными колесами, на которой смонтирован семенной бункер, цепной транспортер, который расположен под углом к направлению движения агрегата с закрепленными на нем высевающими элементами и сошниками (2).
Одна ко откр ытие высевающих элементов и распределение семян в рядке происходит несогласованно с движением сеялки селекционной, что приводит к снижению точности и равномерности высева.
Цель изобретения — повышение равномерности высева.
Указанная цель достигается тем, что сеялка селекционная снабжена закрепленным на раме делителем в виде прямоугольной трапеции, и а каждый высевающий элемент выполнен секционным с образованием зазора между секциями, в котором размещен делитель.
Кроме того, семенной бункер установлен на раме над делителем в зоне прямоугольного участка делителя.

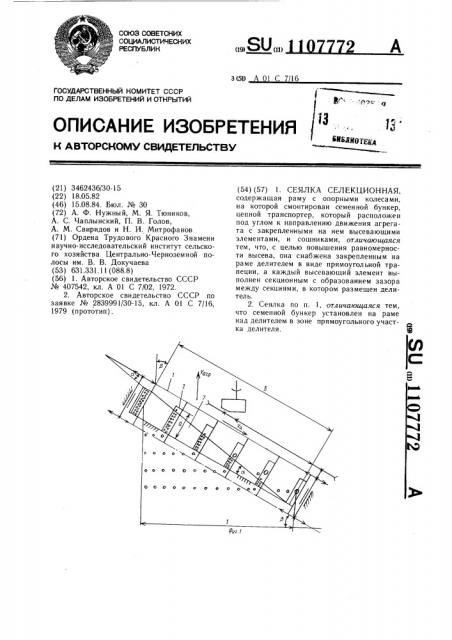

На фиг. 1 показана сеялка селекционная, вид сверху; на фиг. 2 — то же, вид сбоку; на фиг. 3 — конструкция высевающего элемента.
Сеялка состоит из рамы с колесами (не показана), на которой установлены цепной транспортер 1 с закрепленными на нем высевающими элементами 2, выполненными секционными и у которых одна секция состоит из распределителя семян 3 и загрузочной воронки 4, а другая из сошников 5 с приемной воронкой 6. На раме сеялки закреплен делитель 7 в виде прямоугольной трапеции, расположенный в щели между распределителем семян 3 и приемной воронкой 6 и разделяющий секции высевающего элемента. Над прямоугольным участком делителя 7 размещен семенной бункер 8 с клапаном 9 и семенами !О.
Сеялка работает следующим образом.
Цепной транспортер 1 перемещает высевающий элемент 2. Когда воронка 4 подходит под клапан 9, oH открывается и семена 10 попадают в распределитель 3.
Высевающий элемент 2 перемещается по треугольному участку делителя 7, в связи с чем происходит открытие приемной воронки 6 и семена через нее попадают в сошник 5, а затем в почву.
Углы А делителя и угол/3 между осью агрегата сеялки и направлением движения со скоростью и скорость транспортера Ч выбираются из элементарных геометрических соотношений.
Изобретение позволяет повысить точность и равномерность высева.
