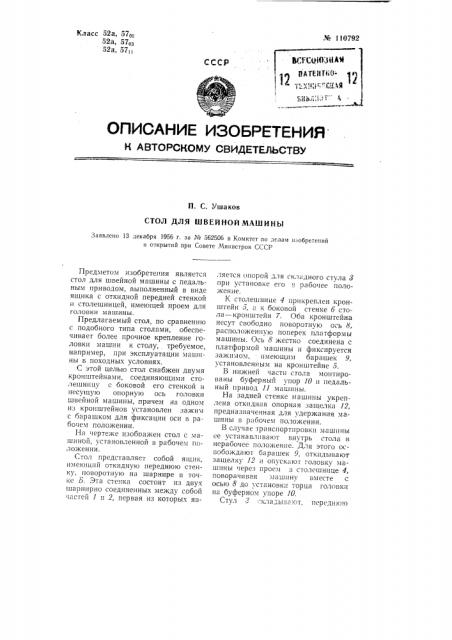

Реферат



№ 110792

Класс 52а, 57оа

52а, 57оз

52а, 57„

СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

П. С. Ушаков

СТОЛ ДЛЯ ШВЕЙНОЙ МАШИНЫ

Заявлено 13 декабря 1956 г. за № 562506 в Комитет по делам изобретений н открытий при Совете Л1инистров СССР

Предметом изобретения является стол для швейной машины с педальным приводом, выполненный в виде ящика с откидной передней стенкой и столешницей, имеющей проем для головки машины.

Предлагаемый стол, по сравнению с подобного типа столами, обеспечивает более прочное крепление головки машин к столу, требуемое, например, при эксплуатации машины в походных условиях.

С этой целью стол снабжен двумя кронштейнами, соединяющими столешницу с боковой его стенкой и несущую опорную ось головки швейной машины, причем на одном из кронштейнов установлен зажим с барашком для фиксации оси в рабочем положении.

Ня чертеже изобпажен стол с мащинои, установленной в рабочем положении.

Стол представляет собой ящик, имеющий откидную переднюю стенку, поворотную на шарнире в точке Б. Эта степка состоит из двух шарнирно соединенных между собой частей 1 и 2, первая из которых является опорой для складного стула 3 при установке его в рабочее положение.

К столешнице 4 прикреплен кронштейн я, я к боковои стенке б стола — кронштейн 7. Оба кронштейна несут свободно поворотную ось 8, расположенную поперек платформы машины. Ось 8 жестко соединена с платформой машины и фиксируется зажимом, имеющим барашек 9, установленным на кронштейне 5.

В нижней части стола монтированы буферньш упор 10 и педальный привод 11 машины.

На задней стенке машины укреплена откидная опорная защелка 12, предназначенная для удержания машины в рабочем положении.

В случае транспортировки машины ее устанавливают внутрь стола в нерабочее положение. Для этого осьобождают барашек 9, откидывают защелку 12 > опускают головку машины через проем B столешнице 4, поворачивая машину ьместе с осью 8 до установки торца головки на буферном упоре 10.

Стул 3 складывают, передн1о1о

3Чо 110792 стенку стола поворачивают на шарнире в точке Б и прикрепляют ее к столешнице, при этом стул 3 размещается внутри стола перед головкой машины.

Предмет изобретения

Стол для швейной машины с педальным приводом, выполненный в виде adrvyp, с, откидной передней стенкой и столешницей, имеющей

1 проем для головки машины, о тлич аю щи и ся тем, что, с целью повышения прочности крепления головки машины к столу, он снабжен двумя кронштейнами, соединяющими столешницу с боковой его стенкой и несущими опорную ось головки швейной машины, причем на одном из кронштейнов установлен зажим с барашком для фиксации оси в рабочем положении.
