Реферат



1. УСТРОЙСТВО ДЛЯ ОБВЯЗКИ . ПАКЕТОВ ИЗДЕЛИЙ, преимущественно проката, содержащее механизм подачи пакетов, механизм обводки обвязочного материала, включающий, поворотный диск с осевым отверстием для пакета и связанные с ним катушку и поводковый ролик, и механизм соединения концов обвязочного материала, о т л ичающееся тем, что, с целью сокращения трудовых и энергетических 13: . iL. . V . -1 biii .-IlIOikkA затрат при эксплуатации, в отверстии диска соосно и консольно со стороны механизма соединения концов обвязочного материала закреплен полый цилиндр , катущка соосно установлена на полом цилиндре с возможностью вращения относительно диска, а поводковый ролик прикреплен к свободному концу полого цилиндра и расположен за его пределами, при этом устройство снабжено тормозом, элементы которого расположены на диске и катутаке. 2, Устройство по п. 1, отличающееся тем, что, с целью увеличения емкости катушки, к свободному концу полого цилиндра прикреплен дополнительный ролик, также расположенный за его пределами.

СОЮЗ СОВЕТСНИХ

СЮ ЛЮВН . М

РЕСПУБЛИН

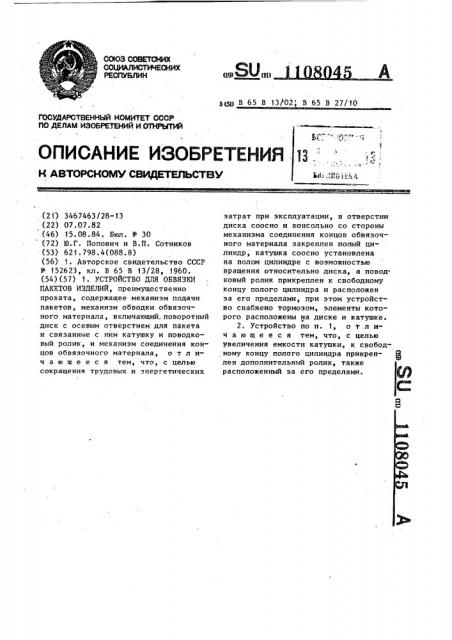

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

В ь

l3.

К АВТОРСКОЬЮ СВИДЕТЕЛЬСВ ВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И,ОТКРЫТИЙ (21) 3467463/28-13 (22) 07,07.82 (46) 15.08.84. Бюл. N 30 (72) 10.Г. Попович и В.П. Сотников (53) 621.798.4(088.8) (56) 1. Авторское свидетельство СССР

11 152623, кл. В 65 В 13/28, 1960. (54)(57) 1. УСТРОЙСТВО ДЛЯ ОБВЯЗКИ

ПАКЕТОВ ИЗДЕЛИЙ, преимущественно проката, содержащее механизм подачи пакетов, механизм обводки обвязочного материала, включающий. поворотный диск с осевым отверстием для пакета и связанные с ним катушку и поводковый ролик, и механизм соединения концов обвяэочного материала, о т л ич а ю щ е е с я тем, что, с целью сокращения трудовых и энергетических

О9) SUm> А

g g В 65 В 13/02, В 65 В 27/10 затрат при эксплуатации, в отверстии диска соосно и консольно со стороны механизма соединения концов обвязочного материала закреплен полый цилиндр, катушка соосно установлена на полом цилиндре с воэможностью вращения относительно диска, а поводковый ролик прикреплен к свободному концу полого цилиндра и расположен за его пределами, при этом устройство снабжено тормозом, элементы которого расположены на диске и катушке.

2. Устройство по п. 1, о т л ич а ю щ е е с я тем, что, с целью увеличения емкости катушки, к свободному концу полого цилиндра прикреп- Я лен дополнительный ролик, также расположенный за его пределами.

1108045

Изобретение относится к упаковке, в частности к устройствам для обвяз". ки пакетов изделий, преимущественно проката, Известно устройство для обвязки пакетов изделий, преимущественно проката, содержащее механизм подачи пакетов, механизм обводки обвяэочного материала, включающий поворотный диск с осевым отверстием для пакета и связанные с ним. катушку и повод-. ковый ролик, и механизм соединения концов обвязочного материала. Катушка в данном устройстве расположена на диске — .сбоку от осевого отверстия «11, Недостатком данного устройства является то, что при таком расположении катушка имеет малую емкостЬ

° ° я заполнения -проволокой, что тре" ует частой смены катушек в процессе работы. Кроме того, для намотки про» волоки на катушки требуется дополнительный механизм, что ведет к относительно высоким трудовым и энергетическим затратам при эксплуатации устройства.

Цель изобретения - сокращение трудовых и энергетических затрат при эксплуатации устройства для обвязки пакетов изделий.

Поставленная цель достигается тем что в устройстве для обвязки пакетов изделий, преимущественно проката, со держащем механизм подачи пакетов, механизм обводки обвязочного мате риала, включающий поворотный диск с осевым отверстием для пакета и связанные с ним катушку и поводковый ролик, и механизм соединения концов обвяэочного материала, в отверстии диска соосно и консольно со стороны механизма соединения концов обвязочного материала закреплен полый цилиндр, катушка соосно установлена на полом цилиндре с возможностью вращения относительно диска, а поводковый ролик прикреплен к свободному концу полого цилиндра и расположен за его пределами, при этом устройство снабжено тормозом, элемен ты которого расположены на диске и катушке, Кроме того, с целью увеличения емкости катушки, к свободному концу полого цилиндра, прикреплен дополнительный ролик, также расположенный за его пределами.

На фиг. 1 изображено устройство для обвяэки пакетов изделий, общий вид, на фиг. 2 - то же, разрез А-А на фиг. i на фиг. 3 — то же, разрез Б-В на фиг. 2.

Устройство содержит станину 1 с корпусами 2. В последних свободно установлены оси 3, на которых консольно размещены ролики 4, служащие для опоры и вращения от привода зубчатого диска 5 с консольно закрепленным полым цилиндром 6. На последнем установлена с возможностью вращения относительно диска катушка 7, подторможенная тормозом 8 и заполненная обвязочным материалом, например проволокой 9. Свободный конец проволоки проходит через дополнительный 10 и поводковый 11 ролики и связан с ветвью 12 проволоки, сматываемой с бунта 13 через направляющий ролик 14. а станине I впереди и сзади установены ролики 15 и механизма подачи пакетов 16. Механизм соединения концов обвязочного материала 17, перемещающийся по направляющим 18, установленным на раме 19 от привода 20, содержит шестерню 21 с ножами (не показаны), ролик 22 для подготовки проволоки 9 к скручиванию и привод 23.

Устройство для обвязки пакетов изделий работаеr следующим образом.

С бунта 13 на катушку 7 перематывают проволоку 9, при этом катушка 7 и зубчатый диск 5 сфиксированы друг с другом тормозом 8. После окончания намотки проволоки 9 на катушку 7 ее разрезают. Свободный конец проволоки 9, сходящий с катушки 7 через ролики 10 и 11 и конец ветви 12 проволоки, сходящий с бунта 13 через ролики 14, скрепляют вместе в узел.

Механизм соединения концов обвязочб ного материала 17 находится в правом крайнем положении от станины 1. Пакет 16 по роликам 15 вводят в устройство и останавливают в определенном месте для увязки. После включения привода зубчатый диск 5 вместе с роликами 10 и il вращают по часовой стрелке. В течение первого оборота зубчатого диска 5 сматывают проволоку 9 с бунта 13 и после того, как проволока коснется пакета 16 и частич" но обогнет его под действием сил трения прекращается смотка проволоки с бунта 13 и начинается смотка проволоки с катушки 7 вокруг пакета

16 для достижения необходимого числа

Э 1108 витков. При намотке витков на пакет

t6 катушка7 проворачивается нротив часовой стрелки относительно зубчатого диска 5 с подтормаживанием от тормоза 8 для обеспечения плотной увязки пакета 16. После остановки зубчатого диска 5 ветвь 12 проволоки бунта 13 опирается на ролик 14, а ветвь проволоки 9 со стороны катушки — на ролик И . От привода 20 по 10 направляющим 18 перемещают механизм соединения концов обвязочного материала 17 с роликом 22, который захватывает ветвь проволоки 9, обжимает ее вокруг пакета 16 и сближает ее !5 до соприкосновения с ветвью 12 проволоки, при этом обе ветви проволоки размещаются в пазу механизма соединения концов обвяэочного материала и подготовлены к скручиванию. Включают 20 привод 23 и обе ветви проволоки скручиваются в двойной .узел. При закрутке узла ножи надрезают обе ветви яроволоки 9, шестерня 21 подтягивает045 . 4 ся вверх и в надрезанных ветвях проволоки возникают большие напряжения, в результате. чего узел разрывается

- так, что одна половина узла остается на пакете 16, а вторая связывает ветви проволоки. После разрыва узла и остановки механизма соединения концов обвязочного материала 17 включают привод 20 на перемещение этого механизма в крайнее правое положение.

Затем пакет 16 передвигают роликами

15 под новое место для увязки, и цикл увязки повторяют. Обвязанный пакет 16 выводят роликами 15 иэ устройства и направляют к месту складирования. Следующий пакет подают в устройство, и цикл повторяют.

При использовании предлагаемого устройства сократятся трудозатраты на смену катушек и отпадет необходимость в дополнительном участке для их подготовки и энергозатрат на его работу.
