УСТРОЙСТВО ДЛЯ ПОВОРОТА ГРУЗА, содержащее цилиндр с радиальной внутренней перегородкой, соосно установленный в цилиндре вал, на котором закреплена радиальная лопасть, разделяющая совместно с упомянутой перегородкой цилиндр на полости, сообщенные с выполненными в радиальной перегородке каналами для подвода и отвода рабочей жидкости, отличающееся тем, что, с целью йовышения надежности работы путем снижения пускового давления, оно снабжено подпружиненными плунжерами с фиксаторами , установленными в радиальной перегородке, в которой выполнены дополнительные каналы, сооба1ающиеся с рабочей полостью упомянутого плунжег ра и упомянутыми каналами, а вал выполнен с выступами для перекрытия соответствующих каналов со стороны i полостей цилиндра.
СОЮЗ СОВЕТСНИХ
СОЦИАЛИСТИЧЕСНИХ
РЕСПУБЛИН
Зао В 66 С 23/84 B 66 C 13/08
ГОсудАРстВенный номитет сссР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
H ABTOPCHOMV СВИДЕТЕЛЬСТВУ
685 1НОТь= А (2I) 3266841/27-11 (22) 31.03.81 (46) 15.08.84. Вюл. № 30 (72) Л.П. Дрыгин (71) Центральный научно †исследовательский и проектно-конструкторский институт механизации и энергетики лесной IIpOMbllllJIPHHoCTH (53) 621.874(088.8) (56) 1. Авторское свидетельство СССР № 757459, кл. В бб С 13/08, 11.01.79 (прототип). (54)(57) УСТРОЙСТВО ДЛЯ ПОВОРОТА
ГРУЗА, содержащее цилиндр с радиаль— ной внутренней перегородкой, соосно установленный в цилиндре вал, на котором закреппена радиальная лопасть,Я0„„.1108067 A разделяющая совместно с упомянутой перегородкой цилиндр на полости, сообщенные с выполненными в радиальной перегородке каналами для подвода и отвода рабочей жидкости, о т л и ч аю ш е е с я тем, что, с целью Повыщения надежности работы путем снижения пускового давления, оно снабжено подпружиненными плунжерами с фиксаторами, установленными в радиальной перегородке, в которой выполнены дополнительные каналы, сообщающиеся с рабочей полостью упомянутого плунже» ра и упомянутыми каналами, а вал выполнен с выступами для перекрытия соответствующих каналов со стороны Е
67 2 ку 7, закрепленную в цилиндре 1.
Крышка 7 может содержать уплотнительные кольца 8 и 9. На торце цилиндра
1 установлена верхняя подвеска 10, а на выходном конце вала 2 — нижняя подвеска 11. Снаружи цилиндра 1 приварены штуцеры 12 с каналами 13 для подвода и отвода рабочей жидкости.
Внутри цилиндра i расположена радиальная перегородка 14, образующая вместе с лопастью 4 полости 15 и 16.
Перегородка 14 имеет сквозные полости 17 и крепится к торцу цилиндра 1 посредством болтов 18 с осевыми полостями 19. В перегородке 14 смонтированы также обоймы 20 с полостями
21, пружины 22, регулировочные штифты 23 и плунжеры 24 с шейками 25 и головками 26, в которых выполнены канавки 27.
В перегородке 14 имеются каналы для подвода и отвода рабочей жидкости:.радиальные 28, дополнительные каналы 29, кольцевые внутренние 30, . выполненные на нижнем торце 31, внутренние поперечные 32, соединяющие полости 17 с дополнительными каналами 29 и внутренние продольные 33, подводящие рабочую жидкость к полости 34, в которых смонтированы поршневые фиксаторы 35 с пружинами 36, помещенными в полости штифтов 37 цилиндра 1. Обоймы 20 могут со-. держать в верхней части полостей
21 отводные канавки 38.
Вал снабжен выступами 39, прилегающими к лопасти 4 и соответствующими по размеру и расположению каналам 30 перегородки 14.
В другом варианте каналы 30 могут располагаться по поверхности вала 2 в виде кольцевого паза, и доходящего с обеих сторон до лопасти 4. В перегородке 14 в этом случае предусмат-, ривается.разделительный выступ 40, соответствующий в радиальном сечении пазу и расположенный в нем.
Устройство работает следующим образом.
При повороте лопасти в сторону полости 15 рабочая жидкость подается через штуцер 12 и каналы 13,28 и 30 в полость, 16. При подходе лопасти 4 к перегородке 14 выступ 39 входит в кольцевой канал 30 и перекрывает его. Отвод рабочей жидкости из полости 15 через канал 30 прекращается.
Под давлением лопасти 4 рабочая жид1 11080
Изобретение относится к подъемнотранспортному машиностроению, а именно к устройствам для поворота груза.
Известно устройство для поворота груза, содержащее цилиндр с радиальной внутренней перегородкой, соосно установленный в цилиндре вал, на котором закреплена радиальная лопасть, разделяющая совместно с упомянутой перегородкой цилиндр на полости, со- 10 общенные с выполненными в радиальной перегородке каналами для подвода и отвода рабочей жидкости (1 j.
Недостатком известного устройства является то, что ударные нагрузки на лопасть исключаются путем дросселирования жидкости при подходе лопасти к перегородке, однако при этом значительная часть энергии привода расходуется непроизводительно, на гашение скорости поворачиваемого груза и нагрев жидкости при ее отводе и при пуске, при этом ухудшаются условия страгивания груза при крайних положениях лопасти, что понижает надежность работы устройства.
Цель изобретения — повышение надежности рароты устройства путем
Ф снижения пускового давления.
Поставленная цель достигается тем, 30 что устройство для поворота груза, содержащее цилиндр с радиальной перегородкой, соосно установленный в цилиндре вал, на котором закреплена радиальная лопасть, разделяющая
35 совместно с упомянутой перегородкои цилиндр на полости, сообщенные с выполненными в радиальной перегородке каналами.для подвода и отвода рабочеи жидкости, снабжено подпружиненными
40 плунжерами с фиксаторами, установленными в радиальной перегородке, в которой выполнены дополнительные каналы сообщающиеся с рабочей полостью упомянутого плунжера и упомянутыми

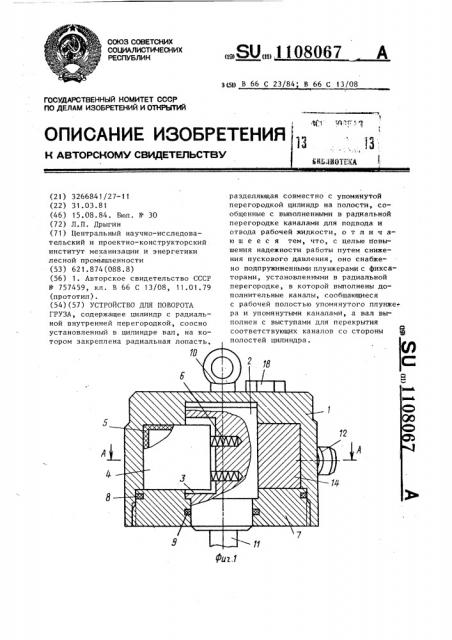

45 каналами, а вал выполнен с выступами для перекрытия соответствующих каналов со стороны полостей цилиндра, На фиг. 1 изображено устройство для поворота груза; на фиг. 2 — сечение А-А на фиг. 1; на фиг. 3 — сече— 50 ние Б-Б на фиг. 21 на фиг. 4 — сечение В-В на фиг. 2.
Устройство для поворота груза содержит цилиндр 1, соосно установленный в цилиндре вал 2, в пазу 3 кото- 55 рого смонтирована лопасть 4 с уплотнением 5, прижимаемая к цилиндру 1 пружинами 6. Вал 2 опирается на крыш1108067
16 Фиг.2 кость поступает через канал 31 на нижнем торце перегородки !4 в полость
21 и воздействует на плунжер 24, который перемещается кверху, сжимая пружину 22. По мере сжатия пружины
22 движение лопасти 4 замедляется, а в верхнем положении плунжера 24 лопасть 4 останавливается у границы перегородки 14.
Под действием пружины 36 фиксатор
35 упирается в шейку 25 плунжера 24, удерживая его в заряженном состоянии, Полость 15, будучи сообщенной через отводную канавку 38 с полостью 19 и каналом 32, разгружается от давления жидкости.
При обратном повороте груза рабочая жидкость, подаваемая через штуцер 12, поступает в каналы: радиальный 28, кольцевой дополнительный 29, поперечный 32, полости 17 и 19. Одновременно рабочая жидкость через продольный канал 38 создает давление в полости 34, отжимая при этом фиксатор
35 и освобождая головку 26 плунжера
24. Плунжер 24 под действием пружины
22 и давлением рабочей жидкости в полости 19 перемещается в нижнее положение, вытесняя жидкость из полости
2f и создавая повышенное давление в полости 15 цилиндра 1.
Под давлением рабочей жидкости
5 лопасть 4 страгивается с места и поворачивается вместе с валом 2, При этом выступ 39 освобождает кольцевой канал 30, через который рабочая жидкость продолжает нагнетаться в полость 15, увеличивая скорость движения лопасти 4. После достижения лопастью 4 максимальной скорости движения дальнейший поворот груза может осуществляться по инерции, при этом рабочая жидкость отводится из полости
16 через каналы 30, 28 и 13. При подходе лопасти 4 к перегородке 14 кольцевой канал 30 перекрывается выступом 39, и инерция движения груза через рабочую жидкость и плунжер 24 преобразуется в потенциальную энергию пружины 22, которая при пуске служит источником дополнительного пускового момента.
Таким образом, в предлагаемом устройстве обеспечивается увеличение пускового момента за счет использования инерции движения груза, причем достигается плавная остановка лопасти
30 устройства, снижается энергоемкость механизма поворота.
