Реферат



ПОДВИЖНАЯ ОПАЛУБКА ДЛЯ ВОЗВЕДЕНИЯ МОНОЛИТНЫХ ЖЕЛЕЗОБЕТОННЫХ СООРУЖЕНИЙ, включающая опалубочные щиты с кронштейнами, подъемные механизмы , копирные направляющие и рабочую площадку с кружальными фермами и роликовыми опорами, отличающаяся тем, что с целью сокращения трудозатрат на опалубочных работах , опалубка снабжена стойками, шарнирно соединенными с кружальными фермами, а каждый опалубочный щит снабжен регулировочным устройством в виде ползуна с пазом, прижимного и дистанционного роликов с осями, причем ось дистанционного ролика расположена в пазу ползуна.

СОЮЗ СОВЕТСНИХ

РЕСПУБЛИН ае (и) З!511 Е 04 С 11/22

+Pf 1 р

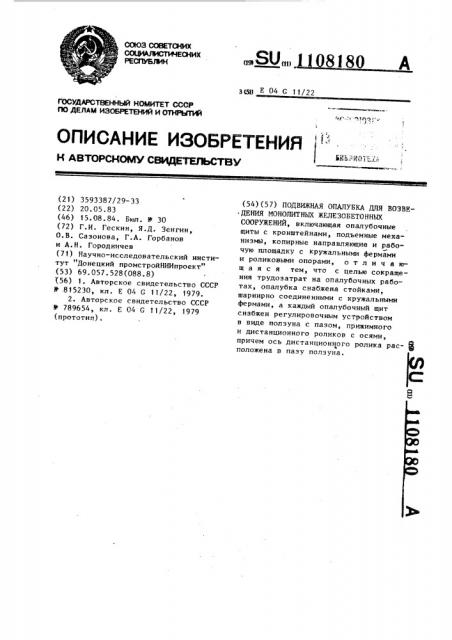

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Х АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3593387/29-33 (22) 20.05.83 (46) !5.08.84. Бюл. В 30 (72) Г.И. Гескин, Я.Д. Зенгин, О.В. Сазонова, Г.А. Горбанов и А.Н. Городничев (71) Научно-исследовательский институт "Донецкий промстройНИИпроект" (53) 69.057.528(088.8) (56) 1. Авторское свидетельство СССР

В .8 15230, кл. Е 04 G 11/22, 1979.

2. Авторское свидетельство СССР

И 789654, кл. Е 04 С 11/22, 1979 (прототип) ° (54) (57) ПОДВИЖНАЯ ОПАЛУБКА ДЛЯ ВОЗВЕ-ДЕНИЯ МОНОЛИТНЫХ ЖЕЛЕЗОБЕТОННЫХ

СООРУЖЕНИИ, включающая опалубочные щиты с кронштейнами, подъемные механизмь), копирные направляющие и рабочую площадку с кружальными фермами и роликовыми опорами, о т л и ч а ющ а я с я тем, что с целью сокращения трудозатрат на опалубочных работах, опалубка снабжена стойками, шарнирно соединенными с кружальными фермами, а каждый опалубочный щит снабжен регулировочным устройством в виде ползуна с пазом, прижимного и дистанционного роликов с осями, причем ось дистанционного ролика рас- I положена в пазу полэуна.

1 108

1

Изобретение относится к строи-. тельству и может найти применение при возведении монолитных сооружений с переменным углом наклона оси, таких как турбинные водоводы и др.

Известна скользящая опалубка для возведения наклонных бетонных сооружений, преимущественно гидротехнических, включающая опалубочные щиты в виде отдельных секций, рабочие !О площадки и механизм подъема (! ).

Недостатком известной опалубки является техническая сложность конструкции, необходимость опирания на арматурный каркас и ручной регулиров- 1 ки угла наклона щитов, что вызывает увеличение стоимости опалубки, необходимость расчета арматуры на дополнительные нагрузки от опалубки и дополнительные трудозатраты.

Известна подвижная опалубка для возведения монолитных железобетонных сооружений, включающая рабочую площадку с радиальными и копирными направляющими, кружальные фермы, подъемный механизм и роликовые опоры (21.

Недостатком данной опалубки является необходимость ручного регулирования опалубочных щитов при переустановке их на другой угол наклона оси сооружения, что вызывает дополнительные трудозатраты на опалубочных работах.

Цель изобретения — сокращение трудозатрат на опалубочных работах.

Поставленная цель достигается тем, что подвижная опалубка для возведения монолитных железобетонных сооружений, включающая опалубочные щиты с кронштейнами, подъемные механизмы, копирные направляющие и рабочую площадку с кружальными фермами и роликовыми опорами, снабжена стойками, шарнирно соединенными с кружальными фермами, а каждый опалубочный щит снабжен регулировочным устройством в виде ползуна с пазом, прижимного и дистанционного роликов с осями, причем ось дистанционного ролика расположена в пазу ползуна.

На фиг. 1 показана подвижная опалубка, общий вид, на фиг. 2 — разрез А-А на фиг. !.

Опалубка состоит из фермы 1 рабочей площадки, выполненной с шарнирными стойками 2, соединенными с кру- 5 жальной фермой 3. На концах ферм 1 и 3 шарнирно прикреплены роликовые опоры 4, установленные в копирных на180 2 правляющих 5. Опалубочные щиты 6 через крестовые шарниры (шарниры Гука) 7 прикреплены к кронштейнам 8, установленным .на фермах 1 и 3. На каждом опалубочном щите 6 закреплены направляющие 9, в которых установлены регулировочные полэуны 10 с прижимным 11 и дистанционным 12 роликами и винтом 13. Ось дистанционного ролика 12 установлена в пазу регулировочного полэуна 10.

На ферме 1 находится рабочая площадка 14, а на ферме 3 — шарнирно установленные приводы подъема, включающие гидроцилиндры 15, барабаны 16 резервного каната с направляющими

17 и блоки 18,. кронштейны 19 которых установлены в верхней части металлической трубы воцовода.

Опалубка работает следующим образом.

До начала бетонирования устанавливают в проектное положение копирные направляющие 5 на низовой грани плотины с двух сторон возводимого водовода, имеющего переменный угол наклона. Затем в копирные направляющие 5 устанавливают роликовые опоры

4, прикрепленные к предварительно собранным фермам 1 и 3 с шарнирными стойками 2 и опалубочными щитами 6.

После этого монтируют приводы подъема, канаты которых пропускают через блоки 18. С помощью приводов подъема устанавливают рабочую площадку 14 в горизонтальное положение и приступают к бетонированию.

Бетон укладывают слоями 200250 мм и уплотняют глубинными вибраторами. После набора бетоном распалубочной прочности производится подъем опалубки и последующая послойная укладка бетона при постоянном движении опалубки.

При изменении угла наклона оси возводимого сооружения и соответственно копирных направляющих 5, рабочая площадка 14 остается в горизонтальном положении благодаря смещению на шарнирных стойках 2 ферм 1 и 3 относительно одна другой, при этом опалубочные щиты 6 занимают проектное положение за счет поворота на крестовых шарнирах 7 и относительного продольного смещения, обеспечиваемого регулировочными полэунами !0.

Предложенная опалубка позволяет, l по сравнению с известной,уменьшить затраты на опалубочных работах на 10-157..

1 108 180

1108180

Составитель В.Рудой

Техред Л. Коцюбняк.

Редактор Н.Воловик

Корректор В. Синицкая

Заказ 5845/21

Тиразк 698 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, 3-35, Раушская наб., д. 4/5

Филиал ППП "Патент", r. Увгород, ул. Проектная, 4
