Устройство для изоляции зон осложнений
Иллюстрации
Показать всеРеферат
УСТРОЙСТВО ДЛЯ ИЗОЛЯЦИИ ЗОН ОСЛОЖНЕНИЙ, включающее долото, переходник и отражатель, размещенный над долотом и выполненный в виде щнека с витками , обратными направлению вращения долота, контейнер, отличающееся тем, что, с целью повыи1ения качества тампонажных работ в горизонтальны.х скважинах, оно снабжено эластичной спиралью, имеющей возможность разжиматься до диаметра скважины , а витки шнека в верщине выполнены с пазами, причем дополнительная эластичная спираль расположена в пазах витков шнека.
„„SU„„1108192 А
СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК
З(51) Е 21 В 33 }32
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ЙУЛИ У ГЕКА
К АBTOPCKGMY СВИДЕТЕЛЬСТВУ (54) (57) УСТРОЙСТВО ДЛЯ ИЗОЛЯЦИИ
ЗОН ОСЛОЖНЕНИЙ, включающее долото, переходник и отражатель, размещенный над долотом и выполненный в виде шнека с витками, обратными направлению врашения долота, контейнер, отличающееся тем, что, с целью повышения качества тампонажных работ в горизонтальных скважинах, оно снабжено эластичной спиралью, имеюшей возможность разжиматься до диаметра скважины, а витки шнека в вершине выполнены с пазами, причем дополнительная эластичная спираль расположена в пазах витков шнека. (21 ) 345011! t 22-03 (22 ) 10.06.82 (46) 15.08.84. Бюл. № 30 (72) Ю. В. Кодзаев (71) Северо-Кавказский ордена Дружбы народов горно-металлургический институт (53) 622.245.43 (088.8) (56) 1. Авторское свидетельство СССР №. 905433, кл. E 21 В 33/13, 1980.
2. Авторское свидетельство СССР
¹ 685808, кл. Е 21 В 33/13, 1978 (прототип).
8 Ю
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
1108192
Изобретение относится к горной промышленности, а точнее к нефтегазодобывающей, и может быть использовано для ликвидации геологических осложнений при бурении разведочных скважин.
Известно устройство для изоляции зон осложнений, включающее долото, контейнер, отражатель и пружину (1) .
Недостаток данного устройства заключается в том, что как только долото упрется в твердое основание, то произойдет разжим спирали до диаметра скважины и при этом прекратится подача вперед всего устройства, так как произойдет его расклинивание в скважине. Оно может вновь продвинуться вперед, если впереди не будет опоры, но тогда пружина вновь приобретет свою первоначальную форму, т.е. уменьшится в диаметре, и таким образом качественного тампонирования произвести невозможно, особенно в горизонтальных скважинах.
Наиболее близким к предлагаемому является устройство для изоляции зон осложнений, включающее долото, переходник и отражатель, размещенный над долотом и выполненный в виде шнека с витками, обратными направлению вращения долота, контейнер (2) .
Недостатком известного устройства является то, что шнек, помещаемый в трубчатый контейнер, имеет наружный диаметр на
10-15 мм меньше диаметра скважины и поэтому не может тщательно перемещать сухую тампонажную смесь с водой. У стенок скважины всегда остается тонкий сухой слой смеси, препятствующий проникновению жидкой смеси в трещины и поры горных пород.
Поэтому качество тампонажных работ крайне низкое. Особенно это наблюдается в горизонтальных скважинах, где на нижней стенке всегда осаждается сухая тампонажная смесь, препятствующая хорошему качеству тампонажных работ.
Цель изобретения — повышение качества тампонажных работ в горизонтальных скважинах.
Поставленная цель достигается тем, что устройство для изоляции зон осложнений, включающее долото, переходник и отражатель, размещенный над долотом и выполненный в виде шнека с витками, обратными направлению вращения долота, контейнер, снабжено эластичной спиралью, имеющей возможность разжиматься до диаметра скважины, а витки шнека в вершине выполнены с пазами, причем дополнительная эластичная спираль расположена в пазах витков шнека.

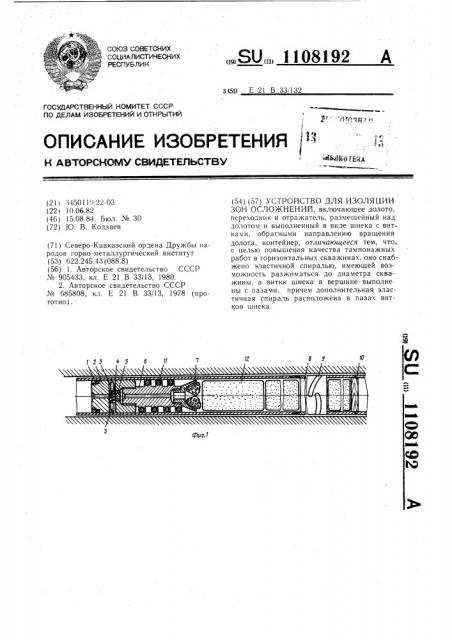

На фиг. 1 представлено устройство перед зоной осложнений, продольный разрез; на фиг. 2 — устройство в момент тампонирования интервала осложнений, продольный разрез.
Устройство для изоляции зон осложнений в скважинах содержит контейнер 1, поршень 2 с пальцами-фиксаторами 3, пружину
4, отверстия 5, отражатель 6, выполненный в виде шнека с витками левого направления, долото 7 и втулку 8 с пазами 9 и срезным днищем О. В пазы, выполненные на гребнях отражателя 6, помещена эластичная спираль 11, имеющая наружный диаметр, соответствующий диаметру скважины.
Устройство работает следующим образом.
Перед спуском устройства в скважину поршень 2 с закрепленными на нем шнековым отражателем 6 и долотом 7 помещают в контейнер 1. При этом эластичная спираль
11 утапливается в пазах отражателя 6, сжимаясь до внутреннего диаметра контейнера
1. К нижней части контейнера присоединяют втулку 8 с пазами 9. В контейнер со стороны втулки помещают пакеты с быстросхватывающейся смесью 12 и запирают срезным днищем 1О.
Спуск устройства в скважину осуществляют с помощью колонны бурильных труб (не показано), соединенных с устройством в верхней части контейнера.
В зоне осложнения в колонну б;рильных труб подается вода, под давлением которой поршень 2 выдавливает из контейнера 1 пакеты с быстросхватывающейся смесью 12.
После выдавливания пакетов со смесью из контейнера 1 выдвигается шнековый отражатель 6, при этом эластичная спираль 11 разжимается до диаметра, соответствующего диаметру скважины. Пальцы-фиксаторы 3 под действием пружины 4 фиксируются в пазах 9 и открывают отверстия 5 для подачи воды к пакетам быстросхватывающейся смеси. Шарошечным долотом 7 пакеты разрываются и при перемешивании с водой приготавливается жидкая быстросхватывающаяся смесь. Благодаря эластичной спирали 11 шнековый отражатель 6 перемешивает всю смесь, не оставляя на стенках скважины сухого порошка. Жидкая смесь эластичной спиралью 11 задавливается в трещины и поры горных пород, ликвидируя поглощения промывочной жидкости и обвалы стенок скважины.
Применение предлагаемого устройства позволяет качественно цементировать зоны осложнений разведочных скважин путем перемешивания всей сухой тампонажной смеси, находящейся в скважине.
1108192
Составитель Е. Молчанова
Редактор Ю. Ковач Техред И. Верес Корректор О. Билак
Заказ 5379/22 Тираж 565 Подписное
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5
Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4
