.% 110826

Класс 42с, 27

СССР

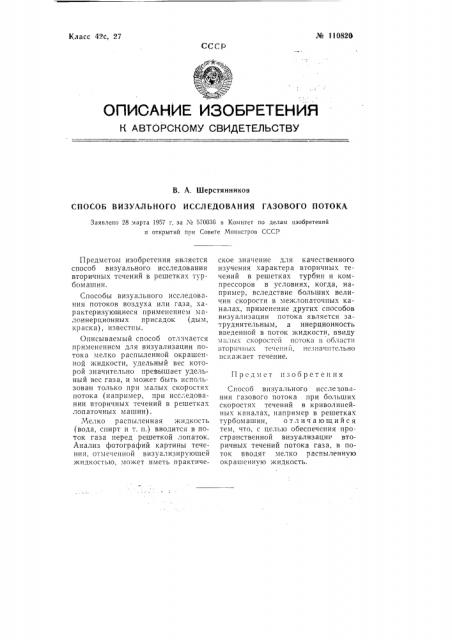

ОПИСАНИЕ 8306PETEHI4R

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

В. А. Шерстянников

СПОСОБ ВИЗУАЛЬНОГО ИССЛЕДОВАНИЯ ГАЗОВОГО ПОТОКА

Заявлено 28 марта 1957 г, за . м 570080 в Комитет по делам изобретений и открытий при Совете Министров СССР

Предметом изобретения является способ визуального исследования вторичных течений в решетках турбомашин.

Предмет пзооретенпя

Способ визуального исследования газового потока при больших скоростях течений в криволинейных каналах, например в решетках турбомашин, отличающийся тем, что, с целью обеспечения пространственной визуализации вторичных течений потока газа, в поток вводят мелко распыленную окрашенную жидкость.

Способы визуального исследования потоков воздуха или газа, характеризующиеся применением малоинерционных присадок (дым, краска), известны.

Описываемый способ отличается применением для визуализации потока мелко распыленной окрашенной жидкости, удельный вес которой значительно превышает удельный вес газа, и может быть использован только при малых скоростях потока (например, при исследовании вторичных течений в решетках лопаточных машин).

Мелко распыленная жидкость (вода, спирт и т. п.) вводится в поток газа перед решеткой лопаток.

Анализ фотографий картины течения, отмечен11ой визуализирующей жидкостью, может иметь практическое значение для качественного изучения характера вторичных течений в решетках турбин и компрессоров в условиях, когда, например, вследствие больших величин скорости в межлопаточных каналах, применение других способов визуализации потока является затруднительным, а инерционность введенной в поток жидкости, ввиду .|алых скоростей потока и области вторичных течений, незна штсльно и с и а ж а ет течение.
