СПОСОБ АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ ПРОЦЕССОМ СУШКИ В БАРАБАННОЙ СУШИЛКЕ путем измерения температур отходящих газов и готового продукта, влажности сырого материала на входе в сушилку, регулирования его расхода по температуре готового продукта, отлич аюЕций с я тем, что, с цельчз повышения точности управления, дополнительно определяют необходимую величину производительности сушилки, по которой корректируют расход сырого материала, и с учетом значения влажности сырого материала регулируют расход топлива на горение , а в соответствии с величиной и знаком отклонения текущего значения температуры отходящих газов от предыдущего по времени значения того же сигнала изменяют расход воздуха на горение. ./ 27 3 о 00 СП

СОЮЗ СОВЕТСНИХ оси ню

PECflVSllHH (!9} (}1}

3(5}} Г 26 В 25/22, 21/06

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

fl0 ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ („ .:i ф

К АВТОРСНОМУ СВИД.:ТЕЛЬСТВУ (21) 3578571/24-06 (22) 12.04.83 (46) 15,08,84. Бюл. 9 30 (72) В.Т.Быков, Г.Ш.Киперман и В.К.Гусев (71} Проектно-технологический трест Нечерноземоргтехспецстрой (53) 66.047.012(088.8) (56) 1. Авторское свидетельство СССР

9 723336, кл, Р 2б В 25/22, 1978. (54)(57) СПОСОБ АВ1ОИА1ИЧЕСКОГО УПРАВЛЕНИЯ ПРОЦЕССОМ СУШКИ В БАРАБАННОЙ

СУШИЛКЕ путем измерения температур отходящих газов и готового продукта, влажности сырого материала на входе в сушилку, регулирования его расхода по температуре готового продукта, отличающийсятем, что, с целью повышения точности управления, дополнительно определяют необходимую величину производительности сушилки,. по которой корректируют расход сырого материала, и с учетом значения влажности сырого материала регулируют расход топлива на горение, а в соответствии с величиной и знаком отклонения текущего значения температуры отходящих газов от пред идущего по времени значения того же сигнала изменяют расход воздуха на горение, 1108315

Изобретение относится к сушильной технике и может быть использовано в промышленности строительных и дорожно-строительных материалов.

Известен способ автоматического регулироваНия процесса сушки в барабанной сушилке путем измерения температуры материала на выходе и его влажности на входе в сушилку, температуры выходящих из сушилки продуктов сгорания и воздействия на расход материала по влажности его на входе и температуре на выходе иэ сушилки(1), Применение этого способа позволяет повысить качество сушки материала, но связано с повышенным удельным pic-15 ходом топлива на сушку и нагрев материала.

Целью изобретения является повышение точности регулирования.

Поставленная цель достигается тем, 7р что согласно способу автоматического управления процессом сушки в барабанной сушилке путем измерения температур отходящих газов и готового продукта, влажности сырого материала на 25 входе в сушилку, регулирования его расхода по температуре готового продукта дополнительно определяют необходимую величину производительности сушилки, по которой корректируют рас-Зр ход сырого материала, и с учетом значения влажности сырого материала регулируют расход топлива на горение, а в соответствии с величиной и знаком отклонения текущего значения темпераТуры отходящих газов от предыдущего

Ilo времени значения того же сигнала изменяют расход воздуха на горение.

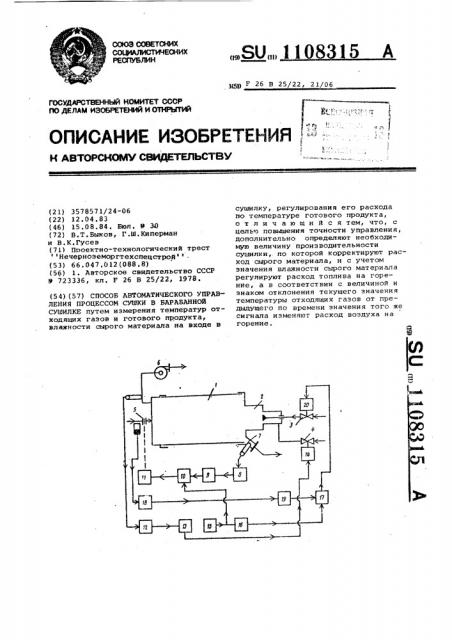

На чертеже представлена схема устройства, реализующего способ ав- 4р томатического управления процессом сушки.

Система управления содержит барабанную сушилку 1 с топкой 2. Подача топлива осуществляется клапаном 3.

Воздух направляется в топку 2 через регулируемую заслонку 4, сырой материал (песок, щебень}, подается в сушильный барабан через шибер 5 ° Выброс продуктов сгорания топлива производится вентилятором-дымососом 6.

Выгрузка сухого и нагретого материала из сушилки 1 осуществляется лотком

7, Постоянство температуры сухого и нагретого материала на выходе из барабанной сушилки поддерживается с помощью датчика 8 температуры, автоматического регулятора 9 температуры с эадатчиком, регулятора 10 расхода сырого материала и исполнитель- 6р ного механизма 11, связанного с шибером 5, Датчик 12 температуры продуктов сгорания на выходе из барабанной сушилки 1 связан с экстремальным регУлятором 13 шагового типа и у йсполнительным механизмом 14 заслонки 4 на линии подачи воздуха в топку 2. Производительность барабанной сушилки задается с помощью эадатчика 15 производительности, связанного через блок пропорциональности 16 с регулятором 17 расХода топлива.

Датчик 18 влажности сырого материала через блок пропорциональности 19 связан с вторым входом регулятора 17 расхода топлива, выход которого связан с исполнительным механизмом 20 регулирующего клапана 3 на линии подачи топлива в топку 2.

Как известно, недостаточная подача воздуха на горение обуславливает неполное сгорание топлива и понижение температуры продуктов сгорания.

При избыточном количестве воздуха часть тепла бесполезно расходуется на его нагрев, вызывая также снижение температуры продуктов сгорания.

В связи с этим работа системы по данному способу происходит следующим образом, С помощью задатчика 15 производительности барабанной сушилки 1, регулятора 10, исполнительного механизма

11 и шибера 5 устанавливают количество сырого материала, подаваемого в барабанную сушилку.

При отклонении температуры материала на выходе из барабанной сушилки от заданного значения на выходе регулятора 9 появляется сигнал, который корректирует (уменьшает или увеличивает) сигнал, поступающий от задатчика 15 на регулятор 10, тем самым изменяя расход сырого материала на сушку.

Сигналы от эадатчика 15 и датчика

18 влажности через блоки пропорциональности 16 и 19 поступают на регулятор 17 расхода топлива, обеспечивая тем самым прямо пропорциональную за- . висимость между расходом сырого материала, его влажностью и подачей топлива на горение.

Сигнал от датчика 12 температуры продуктов сгорания поступает на экстремальный регулятор 13,в котором его сравнивают с предыдущим по времени значением того же сигнала. В зависимости от знака и величины разнос.ти этих сигналов регулятор 13 корректирует (увеличивает или уменьшает) с помощью исполнительного механизма 14 подачу воздуха на горение в сторону увеличения температуры продуктов сгорания, обеспечивая тем саввам эффективный режим сгорания топлива.

Таким образом, предложенный способ автоматического управления процессом сушки во вращающихся барабанных сушилках позволяет вести их эксплуатацию с минимальными удельными затратами топлива и электроэнергии на сушку

1108315

Составитель С. Андрианова

Редактор М.Дылын Техред Л.Кощобняк Корректор А, Tÿñêo

Заказ 5848/28 Тираж 667 Подписное вНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб, д. 4/5

Филиал ППП Патент, r. Ужгород, ул. Проектная, 4 материалов, так как подача топлива на горение в этом случае определяется действительной производительностью сушилки, а подача воздуха на горение устанавливается оптимальной.
