Газоразрядный источник света

Газоразрядный источник света

Иллюстрации

Показать все

Реферат



1. ГАЗОРАЗРЯДНЫЙ ИСТОЧНИК СВЕТА, содержащий заполненную рабочим веществом трубчатую колбу из оптически прозрачного материала, на противоположных концах которой герметично установлены электроды, и коаксиальную с колбой внешнюю оболочку из оптически прозрачного материала, отличающий ся тем что, с целью повышения КПД, указанная внешняя оболочка выполнена из материала с показателем преломления большим 2 и имеет на наружной поверхности параллельные ее оси треугольные призма-, тические элементы. 2. Источник света по п. 1, о тличающийся тем, что угол при вершине треугольного призматического элемента выбран в пределах от 1,7 до 7(/4 +с.б , где oLg - предельный угол полного внутреннего отражения. О СХ) ел ОЭ ОО

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„.Su„„1108533 А Ц5В .Н 01 3 61/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ И

И ABTOPGHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОЛНРЫТИЙ (21) 3500036/24-07 (22) 13.10. 82 (46) 15.08.84. Бюл. Р 30 (72) В.К.Богатырев и В.В.Заец (53) 621.327(088.8) (56) 1. Рохлин Г.Н. Газоразрядные источники света, М., "Энергия", 1966, 2. Уэймус Д. Газоразрядные лампы.

М., "Энергия", 1977, с. 146-199. (54)(57) 1. ГАЗОРАЗРЯДНЫЙ ИСТОЧНИК

СВЕТА, содержаший заполненную рабочим вешеством трубчатую колбу из оптически прозрачного материала, на противоположных концах которой герметично установлены электроды, и коаксиальную с колбой внешнюю оболочку из оптически прозрачного материала, отличающийся тем, что, с целью повышения КПД, указанная внешняя оболочка выполнена из материала с показателем преломления большим V2 и имеет на наружной поверхности параллельные ее оси треугольные призматические элементы.

2. Источник света по п. 1, о тл и ч а ю шийся тем, что угол при вершине треугольного призматического элемента выбран в пределах от

1,7 до 7t/4 +d q,, где d,s — предельный угол полного внутреннего отражения.

1108533

Изобретение относится к светотехнике, а именно к газораязрядным источникам света и может найти применение в ксеноновых, ртутных, метал логабаритных лампах а также в лазер ных установках.

Известны газоразрядные источники света, состоящие иэ двух электродов, вп 1янных в газораэрядную трубку, заполненную инертным газом с различными добавками (ртутные, металлогалогенные, натриевые, люминисцентные лампы) l 1 7.

Недостатками известных ксеноновых ламп является то, что значительная доля энергии излучается в ультрафиолетовой области, а в непрерывном режиме работы необходимо применять интенсивное охлаждение. Кроме того, ртутные, натриевые и металлогалогенные лампы значительную долю энергии излучают в неполеэной области и требуют при эксплуатации дорогих пускорегулирующих устройств.

Наиболее близким к изобретению является газоразрядный источник света, содержащий заполненную рабочим веществом трубчатую колбу из оптически прозрачного материала, на противоположных концах которой герметично установлены электроды, и коаксиальную с колбой внешнюю оболочку из оптически прозрачного материала (2 ).

Недостатками этих источников света является то, что КПД излучения рчень мал.

Цель изобретения — повышение КПД источника света. .Цель достигается тем,что в гаэоразрядном источнике света, содержащем заполненную рабочим веществом трубчатую колбу из оптически прозрачного материала, на противоположных концах которой герметично установлены электроды, и коаксиальную с колбой внешнюю оболочку из оптически прозрачного материала, последняя выполнена из материала с показателем преломления большим г2 и имеет на наружной поверхности параллельные ее оси треугольные призматические элементы.

В варианте выполнения угол при вершине, треугольного призматического элемента выбран в пределах от 1,7 до х/4 + aL>, где а — предельный угол полного внутренйего отражения.

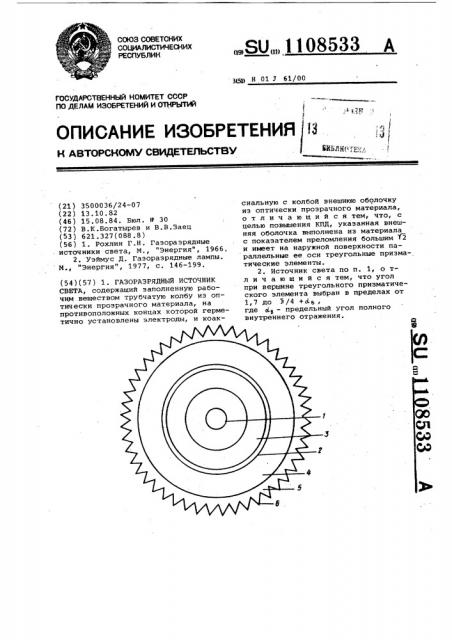

На чертеже изображен предлагаемый гаэоразрядный источник света.

Источник света состоит иэ кварцевой трубчатой колбы 1 с впаянными по центру электродами 2, в газораэрядном промежутке 3 находится ксеон или другой инертный гаэ с возможными добавками различных излучающих элементов. Электроды 2 соединены с колбой

ВНИИПИ Заказ 5876 39

Филиал ППП атент, г.

1 с соблюдением осевой симметрии.

Колба 1 размещается .осесимметрично с промежутком 4, заполненным теплопроводным газом,например, гелием во внешней оболочке 5. На поверхность оболочки нанесены параллельные ее оси треугольные призматические элементы 6. Возможен также непосредственный контакт кварцевой колбы 1 с оболочкой 5.

tï Предлагаемый гаэоразрядный источl ник света работает следующим образом.

После зажигания разряда между электродами 2 в газоразрядном промежутке 3 образуется дуга. Благодаря

15 отражению света с одновременной фильтрацией в зубцах, образуемых призматическими элементами, свет возвращается в дугу и поглощается в ней.

3а счет этого достигается устойчивое горение дуги определенного радиуса с положительной вольт-амперной характеристикой. Избытой тепла отводится через кварцевую колбу 1, промежуток 4 и через стенку оболочки 5.

Предлагаемое техническое решение позволяет одновременно добиться и бо лее высокого КПД и положительной вольт-амперной характеристики.

Наиболее оптимальным является вариант, когда угол при вершине призматического элемента составляет от

1,7 до л/4 + d., где Ыэ — предельный угол полного внутреннего отражения. (Предлагаемое техническое решение позволяет значительно усовершенствовать газораэрядные источники света и открывает новые возможности в совершенствовании осветительных установок.

Наиболее ответственный элемент

40 уголковое зеркало может изготовляться накаткой или штамповкой. А сагла лампа может изготовляться отдельно в виде цилиндрической трубки, вставляемой внутрь зеркала с определенным pasopoM, или без зазора. Это будет способствовать тому, что наиболее сложный и ответственный элемент уголковое зеркало будет иэготовляться в "мягких" условиях, а лампа бу50 дет изготовляться по обычной технологии. В случае замены массовых электрических лампочек, вышеуказанными источниками света, экономический эффект от внедрения может составить несколько миллиардов рублей в год, при условии достаточной дешевизны.

Следует отметить, что за время своей работы электрическая лампочка накаливания расходует электроэнергии примерно в 100 раэ больше, чем стоит сама, но даже в том случае, если вышеуказанные источники света будут дорогие — им может быть найдено эффективное применение в лазерной технике.

Тираж 683 Подписное жгород, ул. роектная,
