Устройство для серебрения елочных украшений из стекла

Устройство для серебрения елочных украшений из стекла

Иллюстрации

Показать все

Реферат



:в1о 110858

Класс 32h, 10

СССР

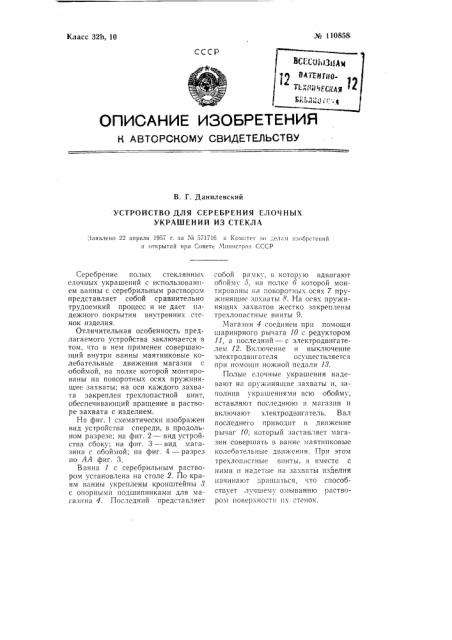

ОПИСАНИЕ ИЗОБРЕТЕНИ 1

Н А ВТС РСКО МУ СВИДЕТЕЛЬСТВУ

В. Г. Данилевский

УСТРОЙСТВО ДЛЯ СЕРЕБРЕНИЯ ЕЛОЧНЫХ

УКРАШЕНИЙ ИЗ СТЕКЛА

Заявлено 22 апреля 1957 г. за М 571716 в Комитет 10 лелагя иаооретений и открытий ири Совете Министров СССР

Серебрепие полых стеклянных елочных украшений с использованием ванны с серебрильным раствором представляет собой сравнительно трудоемкий процесс и не дает падежного покрытия внутренних стенок изделия.

Отличительная особенность предлагаемого устройства заключается в том, что в нем применен совершаюгций внутри ванны маятниковые колебательные движения магазин с обоймой, на полке которой монтированы на поворотных осях пружинящие захваты; на оси каждого захвата закреплен трехлопастной винт, обеспечивающий вращение в растворе захвата с изделием.

На фиг. 1 схематически изображен вид устройства спереди, в продольном разрезе; на фиг. 2 — вид устройства сбоку; на фиг. 3 — вид магазина с обоймой; на фиг. 4 — разрез по АА фиг. 3.

Ванна 1 с серебрильным раствором установлена на столе 2. По краям ынны укреплены кронштейны 3 с опорными подшипниками для магазина 4. Последний представляет собой рамку, в которую вдвигают обойму 5, на полке 6 которой монтированы на поворотных осях 7 пружинящие захваты о. На осях пружинящих захватов жестко закреплены трехлопастные винты 9.

Магазин 4 соединен прп помощи шарнирного рычага 10 с редуктором

11, а последний — с электродвигателем 12. Включение и выключение электродвигателя осуществляется при помощи ножной педали 18.

Полые елочные украшения надевают на пруж нящие захваты и, заполнив украшениями всю обойму, вставляют последнюю в магазин и включают электродвигатель. Вал последнего приводит в чвижение рычаг 10, который заставляет магазин совершать в ванне маятниковые колеоательные движения. При этом трехлопастные винты, а вместе с ними и надетые на захваты изделия начинают врашаться, что способствует лучшему омываншо раствором поверхности их стенок. № 110858

Фиг. 1

Г1рсдмст изобретения

Устройство для серсбрения елочных vKpHIllc .íèé из стекла с использованиеM ванны с серсбрильным раствором, о т л и ч а ю щ с е с я тем, что, с целью повыш ння Iiû,!åæ Iîñòè омывания внутренних стенок изде:iHH раствором !i ускорс1-;пя проце са от l0>KL HI!)I 0I 1)LI)l)i!110:I I!)1II. !L!.аll hl в нем применен совершающий внутри ванны маятниковые колебательные движения магазин с обоймой, на полке которой монтированы на поворотных осях пружинящие захваты, на оси каждого из которых закреплен трехлопастной винт, обеспечивающий вращение захвата с изделием в растворе. № 110858

Фиг. 3

Фиг. 4

РаЗрез по ЯУ
