Устройство для лечения прогнатического прикуса

Устройство для лечения прогнатического прикуса

Иллюстрации

Показать все

Реферат



1. УСТРОЙСТВО ДЛЯ ЛЕЧЕНИЯ ПРОГНАТИЧЕСКОГО ПРИКУСА, состоящее из головного шлема и жесткой подбородочной пращи, соединенной с головным шлемом с помощью двух резиновых тяг, отличающееся тем, что, с целью сокращения сроков лечения путем ускорения выработки миостатического рефлекса с помощью строго заданного ритма движений нижней . люсти и индивидуального дозирования нагрузки, оно снабжено сигнализатором перемещения нижней челюсти, предназ .наченным для установки в области ушной раковины, и электромеханическим переключателем, соединенным ссигнализатором перемещения нижней челюсти, при этом электромеханический переключатель связан с подбородочной пращей при помощи регулируемой по длине дополнительной тяги. 2. Устройство по п. 1, о т л и .чающееся тем, что сигнализатор перемещения нижней челюсти вьшолнен в виде двух времязадающих блоков, § соединенных со стабилизатором напряжения , причем первый времязадающий (Л блок соединен с первым входом разрядного ключа и через нормально замкнутый контакт электромеханического переключателя - с землей, а выход второго времязадающего блока соединен с нормально разомкнутым контактом электромеханического переключателя и с динамиком через последовательно соединенные электронный ключ, соединенный со светодиодом емкостной на (UD копитель и генератор звуковой частоты , вход которогоподключен также 4 к второму входу разрядного ключа. . (Х

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

Э(59 А 61 С 7/00

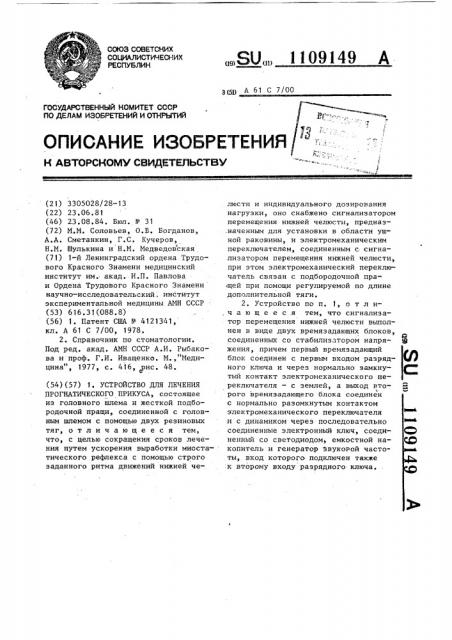

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3305028/28-13 (22) 23.06.81 (46) 23.08.84. Бюл. ¹ 31 (72) M.M. Соловьев, О.В. Богданов, А.А. Сметанкин, Г.С. Кучеров, Н.M. Шулькина и Н.М. Медведовская (71) 1-й Ленинградский ордена Трудового Красного Знамени медицинский институт им. акад. И.П. Павлова и Ордена Трудового Красного Знамени научно-исследовательский; институт экспериментальной медицины AMH СССР (53) 616.31(088.8) (56) 1. Патент CllIA ¹ 4121341, кл. А 61 С 7/00, 1978.

2. Справочник по стоматологии.

Под ред. акад. АМН СССР А.И. Рыбакова и проф. Г.И. Иващенко. M. Ìåäèцина", 1977, с. 416, рис. 48. (54) (57) 1. УСТРОЙСТВО ДЛЯ ЛЕЧЕНИЯ

ПРОГНАТИЧЕСКОГО ПРИКУСА, состоящее из головного шлема и жесткой подбородочной пращи, соединенной с головным шлемом с помощью двух резиновых тяг, о т л и ч а ю щ е е с я тем, что, с целью сокращения сроков лечения путем ускорения выработки миостатического рефлекса с помощью строго заданного ритма движений нижней чеÄÄSUÄÄ 1109149 А люсти и индивидуального дозирования нагрузки, оно снабжено сигнализатором перемещения нижней челюсти, предназ.наченным для установки в области ушной раковины, и электромеханическим переключателем, соединенным с сигнализатором перемещения нижней челюсти, при этом электромеханический переключатель связан с подбородочной пра° щей при помощи регулируемой по длине дополнительной тяги.

2. Устройство по п. 1, о т л и, ч а ю щ е е с я тем, что сигнализатор перемещения нижней челюсти выполнен в виде двух времязадающих блоков, O соединенных со стабилизатором напря- Щ жения, причем первый времязадающий блок соединен с первым входом разряд- Ц Я ного ключа и через нормально замкнутый контакт электромеханического переключателя — с землей, а выход вто- Я

I ° рого времязадающего блока соединен с нормально разомкнутым контактом электромеханического переключателя и с динамиком через последовательно соединенные электронный ключ, соеди- („) ненныи со светодиодом, емкостной на- Я, ) копитель и генератор звуковой часто- ва ты, вход которого подключен также к второму входу разрядного ключа.

1109149

Поставленная цель достигается тем, что устройство для лечения прогнатического прикуса, состоящее из голов- 40 ного шлема и жесткой подбородочной пращи, соединенной с головным шлемом с помощью двух резиновых тяг, снабжено сигнализатором перемещения нижней челюсти, предназначенным для 45 установки в области ушной раковины, и электромеханическим переключателем, соединенным с сигнализатором перемещения нижней челюсти, при этом электромеханический переключатель связан с подбородочной пращей при помощи регулируемой по длине дополнительной тяги.

Кроме того, сигнализатор перемещения нижней челюсти выполнен в виде двух времяэадающих блоков, соединенных со стабилизатором напряжения, причем первый времязадающий блок соединен с первым входом разрядного

Изобретение относится к медицине, а именно к стоматологии, и может быть использовано при лечении больных с прогнатическим глубоким прикусом.

Известно устройство для лечения прогнатического прикуса, состоящее из головного шлема, ортодонтического аппарата, соединенного с головным шлемом с помощью двух резиновых тяг(1).

Однако это устройство предусматривает лечение прогнатического прикуса путем перемещения группы фронтальных зубов и не обеспечивает дозированную нагрузку.

Известно также устройство для лечения прогнатического прикуса, состоящее из головного шлема и жесткой подбородочной пращи, соединенной с головным шлемом с помощью двух резиновых тяг (2 3.

Однако известное устройство для лечения прогнатического прикуса не обеспечивает выработки достаточно быстрого миостатичеакого рефлекса

25 и поддержания строго заданного ритма движений нижней челюсти, а также индивидуального дозирования нагрузки в процессе лечения в связи с отсутствием блока программы и средства контроля за выполнением программы.

Целью изобретения является сокращение сроков лечения путем ускорения выработки миостатического рефлекса с помощью строго заданного ритма движений нижней челюсти и индивидуального дозирования нагрузки, ключа и через нормально замкнутый контакт электромеханического переключателя — с землей, а выход второго времязадающего блока соединен с нормально оазомкнчтым контактом электромеханического переключателя и с динамикой через последовательно соединенные электронный ключ, соединенный со светодиодом, емкостной накопитель и генератор звуковой частоты, вход которого подключен также к второму входу разрядного ключа.

На фиг. 1 изображено предлагаете устройство для лечения прогнатического прикуса, общий вид, на фиг. 2— функциональная блок-схема сигнализатооа пеоемещения нижней челюсти, Устройство для лечения прогнатического прикуса состоит из головного шлема 1, жесткой подбородочной пращи

2, которая соединена с головным шлемом 1, с помощью двух резиновых тяг

3, сигнализатора 4 перемещения нижней челюсти и электромеханического переключателя 5, установленного в корпусе сигнализатора 4. Жесткая подбородочная праща 2 связана с электромеханическим переключателем 5 посредством регулируемой по длине дополнительной тяги 6 с помощью натяжного приспособления 7. На боковой крышке корпуса сигнализатора 4 перемещения нижней челюсти смонтированы светодиод 8 и кнопка 9, механически соединенная с электромеханическим переключателем 5. Сигнализатор 4 перемещения нижней челюсти выполнен в виде двух времязадающих блоков 10 и 11, соединенных со стабилизатором

12 напряжения, причем первый времязадающий блок 10 соединен с первым входом разрядного ключа 13 и через нормально замкнутый контакт 14 кнопки 9 с землей, а выход второго времязадающего блока 11 соединен с нормально разомкнутым контактом 15, кнопки 9 и с динамиком 16 через последовательно соединенные электронный ключ 17, соединенный со светодиодом 18, емкостной накопитель 19 и генератор 20 звуковой частоты, вход которого подключен также к второму входу разрядного ключа 13. Электронные блоки сигнализатара перемещения нижней челюсти запитываются от источника 21 питания.

Устройство для лечения прогнатического прикуса используют следующим образом.

1109149

Головной шлем фиксттруют на голове пациента, устанавливают в области подбородка подбородочную пращу 2 и соединяют ее с помощью двух резиновых тяг 3 с головным шлемом, укрепляют сигнализатор 4 перемещения нижней челюсти на головном шлеме в области ушной раковины, предлагают больному выдвинуть нижнюю челюс"ь

10 вперед до положения передней окклюзии (до смыкания режущих краев верхней и йижней челюсти) и фиксируют с помощью натяжного приспособления 7 требуемое натяжение дополнительной тяги 6. Затем включается источник 21 питания. Стабилизированное напряжение подается на два времязадающих блоков 10 и 11. Причем в исходном состоянии выход времязадающего блока 10 .через контакт 14 кнопки 9 закорочен на землю. При подключении источника

21 питания напряжение на выходе времязадающего блока 11 начинает увеличиваться. При достижении пороговой величины электронный ключ 17 отрывается, включается светодиод 18 и заряжается емкостной накопитель 19. После зарядки накопителя включается генератор

20 звуковой частоты. Таким образом, 30 через заданный промежуток времени (3-8 с) после включения источника 21 питания появляются световой и звуковой сигналы. При нажатии на кнопку 9 вход электронного ключа 17, закорачивается на землю, а выход времязадающе. 5 го блока 10 размыкается и через 0,52 с напряжение на входе разрядного ключа 13 достигнет величины, при которой открывается ключ 13 и разряжается емкостнои накопитель 19. Звуко40 вой сигнал прекращается.

Прерывание звукового сигнала указывает не возможность отпускания кнопки. В этом случае весь процесс повторяется сначала.

При кратковременном нажатии на кнопку происходит выключение только светодиода. Звуковой сигнал звучит непрерывно, т.е. емкостной накопитель

19 не успеет разрядиться к моменту, когда вновь откроется электронный ключ 17 и произойдет подзаряд накопи" теля 19.

Статическая нагрузка подбирается индивидуально для каждого пациента с. помощью подбора резиновых тяг и регулируется натяжным приспособлением

7 при максимально возможном выдвижении нижней челюсти вперед, При максимальном выдттижении нижней челюсти вперед срабатывает система звуковой и световой сигнализации. При переьедении ттациентом нижней челюсти, в положение физиологического покоя через заданный промежуток времени (3-8 с) появляется звуковой (для пациента) и световой (для медперсонала или родителей) сигналы, указывающие на необходимость выдвинуть нижнюю челюсть вперед до положения передней окклюзии и удерживать ее в таком положении в течение заданного времени (0,5-2 с). Прекращение звуко .ого сигнала указывает пациенту EIB воэможность сделать паузу для отдыха возвратить нттжнюю челюсть в положение физиологического покоя.

Занятия проводятся два-три раза в неделю, Длительность первого занятия 20 мин, Постепенно их продолжительность увеличивается до 30-40 мин.

Величина выдвижения нижней челюсти вперед, регулируемая с помощью натяжного приспособления 7, равна расстоянию между режущими краями верхних и нижних резцов. Продолжительность пребь,.зания ниж,ей челюсти в вьдвинутом положении в начале курса миотерапии составляет 0,5 с. Через три-че тыре занятия ее увеличивают до 1 с, еще через три-четыре занятия — до

1,5 с, доводя в дальнейшем до 2 с.

Пауза для отдыха между двумя последовательными вьдвижениями нижней челюсти на первом занятии составляет 5 с.

Через одно занятие ее сокращают до

4 с, еще через два занятия — до 3 с, а затем — до 2 с и, наконец, до 1 с.

Предлагаемое устроиство для лечения прогнатического прикуса позволяет на 35-407 сократить продолжительность лечения наиболее распространенной аномалии прикуса — прогнатического глубокого прикуса. Кроме того, устройство в результате формирования стойкого нового двигательного навыка сокращает до минимума частоту рецидивов заболевания.
