Способ изготовления изделий,состоящих из отдельных звеньев

Способ изготовления изделий,состоящих из отдельных звеньев

Иллюстрации

Показать все

Реферат



СПОСОБ ИЗГОТОВЛЕНИЯ ИЗДЕЛИИ , СОСТОЯЩИХ ИЗ ОТДЕЛЬНЫХ ЗВЕНЬЕВ, преимущественно кольчужного полотна, включающий разрезку проволоки с последующей гибкой и пайкой, отличающийся тем, что, с целью повыгиения производительности способа и экономии припоя, на проволоку до разрезки наносят защитное покрытие, не смачивающееся припоем, а пайку осуществляют в ванне с расплавленным припоем.

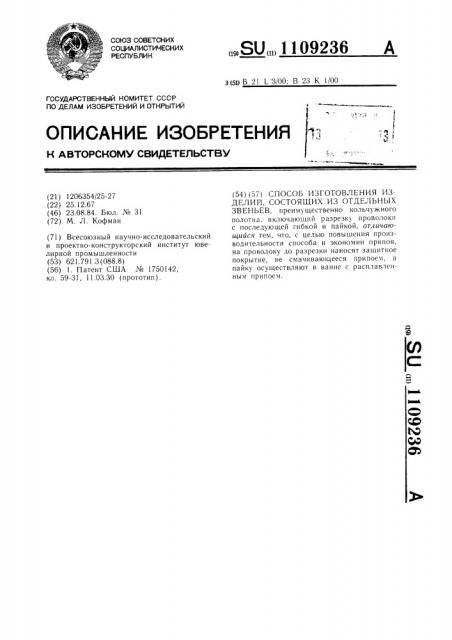

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК з(5ц В 21 1 3/00; B 23 К 1/00!

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМЪГ СВИДЕТЕЛЬСТВУ (21) 1206354/25-27 (22) 25. 12.67 (46) 23.08.84. Бюл. № 31 (72) М. Л. Кофман

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (71) Всесоюзный научно-исследовательский и проектно-конструкторский институт ювелирной промышленности (53) 621.791.3 (088.8) (56) 1. Патент США № 1750142, кл. 59-31, 11.03.30 (прототип).

„„SU„„1109236 А (54) (57) СПОСОБ ИЗГОТОВЛЕНИЯ ИЗДЕЛИИ, СОСТОЯЩИХ ИЗ ОТДЕЛЬНЫХ

ЗВЕНЬЕВ, преимущественно кольчужного полотна, включающий разрезку проволоки с последующей гибкой и пайкой, отличаюи1ийся тем, что, с целью повышения производительности способа и экономии припоя, на проволоку до разрезки наносят защитное покрытие, не смачивающееся припоем, а пайку осуществляют в ванне с расплавленным припоем.

1109236

Составитель Л. Абросимова

Техред И. Верес Корректор И. Эрдейи

Тираж 641 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Ред а кто р А. Ша адо р

3а каз 5680/8

Изобретение относится к изготовлению металлических изделий из проволоки, ленты и т.п. материалов, состоящих из звеньев, соединенных между собой с помощью стыковой пайки, например различных цепочек, кольчужного полотна и т.п.

Известен способ изготовления изделий, состоящих из отдельных звеньев, включающий операции резки проволоки, гибки ее и индивидуальной пайки; при пайке полоса припоя подается к точке соединения концов звена, концы соединяют, обрезают припой и осуществляют нагрев стыка (1).

Однако известный способ не обеспечивает групповой пайки звеньев, например, цепочки, кольчужного полотна.

Целью изобретения является повышение производительности способа и экономии припоя.

Поставленная цель достигается тем, что согласно способу изготовления изделий, состоя1цих из отдельных звеньев, преимущественно кольчужного полотна, включающему разрезку проволоки с последующей гибкой и пайкой, на проволоку до разрезки наносят защитное покрытие, не смачивающееся припоем, а пайку осуществляют в ванне с расплавленным припоем.

В соответствии с предлагаемым способом на проволоку, ленту или аналогичный исходный материал гальваническим путем (посредством погружения или любым другим наиболее удобным методом) наносят изоляционное покрытие, препятствующее сцеплению припоя с материалом изделия, после чего материал разрезают на заготовки тре10 буемой длины, изготавливают из них звенья, собирают изделие и погружают его в расплавленный припой.

При этом пайка происходит только в местах стыков лишенных изоляционного слоя, что обеспечивает расходование количества припоя, минимально необходимого для одновременного спаивания звеньев всего изделия. Покрытие может быть использовано в качестве декоративного, защитного и т.п., а может быть при необходимости и удалено.

Изобретение позволяет повысить производительность и экономию припоя при изготовлении изделий типа цепочек и кольчужного полотна.
