Водный раствор для травления магниевых сплавов

Водный раствор для травления магниевых сплавов

Иллюстрации

Показать все

Реферат



ВОДНЫЙ РАСТВОР ДЛЯ ТРАВЛЕНИЯ МАГНИЕВЫХ СПЛАВОВ, содержащий серную кислоту и ингибитор ПВ-5, отличающийся тем, что, с целью повышения равномерности травления , и блеска поверхности, он дополнительно содержит ксилолсульфонат натрия при следующем соотношении компонентов : Серная кислота, (плотность 1,84) мл 8-10 Ингибитор ПВ-5, г 0,1-0,2 Ксилолсульфонат натрия, мл20-30 Вода, лДо 1

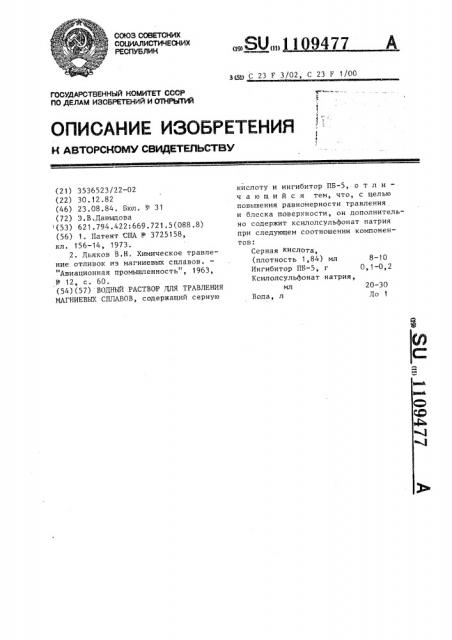

СОК) 3 СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН..Я0„„11 9477

am С 23 F 3/02, С 23 F 1/00 (ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

20-30

Ло 1

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3536523/22-02 (22) 30.12.82 (46) 23.08.84. Бюл. и 31 (72) Э.В.Давыдова (53) 621.794.422:669.721.5(088.8) (56) 1. Патент США P- 3725158, кл. 156-14, 1973.

2. Дьяков В.Н. Химическое травление отливок иэ магниевых сплавов.

"Авиационная промьппленность", 1963, У 12, с. 60. (54)(57) BOgHblA РАСТВОР ДЛЯ ТРАВЛЕНИЯ

МАГНИЕВЫХ СПЛАВОВ, содержащий серную кислоту и ингибитор ПБ-5, о т л и ч а ю шийся тем, что, с целью повьппения равномерности травления и блеска поверхности, он дополнительно содержит ксилолсульфонат натрия при следующем соотношении компонентов:

Серная кислота, (плотность 1,84) мл 8 — 10

Ингибитор ПБ-5, r 0,1-0,2

КсилолсульАонат натрия, мл

Вода, л

8-10

О, 1-0,2

Примеры

75105

Ингибитор ПБ-5, r

0,15 0,2 8

25 30

Вода, л

До 1

Время травления, с

30

116 100

35 ?4

7 7

118

Блеск, Х

Класс чистоты

-Наличие шлама

Отсутствует

1 11094

Изобретение относится к химическим составам для травления металла, в частности для повышения класса чистоты и придания блеска поверхности магниевых сплавов.

Известен водный раствор для травления магниевых сплавов на основе азотной кислоты с добавкой различных анионоактивных ПАВ, например алкиларилсульфонатов 1 1 ).

Однако этот раствор предназначен для химического фрезерования магниевых сплавов, так как обладает высокой скоростью травления, и не может быть использован для их чистовой с .делки.

Наиболее близким к изобретению по технической сущности и достигаемому результату является водный раствор для травления магниевых сплавов со- 20 держащий серную кислоту и ингибитор

ПБ-5, предназначенный для чистовой отделки магниевых сплавов 2 1.

Однако известный раствор не обеспечивает достаточной равномерности травления, что приводит к местному перетравливанию поверхности, а также образованию на ней травильного шлама.

Целью изобретения. является повышение равномерности травления, а также

30 блеска поверхности.

Поставленная цель достигается тем, что водный раствор для травления магниевых сплавов, содержащий серную кислоту и ингибитор ПБ-5,дополнительно содержит ксилолсульфонат натрия при следующем соотношении компонентов:

Состав раствора, условия обработки, качество поверхности

Серная кислота (плотность 1,84), мл

Ксилолсульфонат натрия, мп

Толщина после травления, мкм 1 I8

Серная кислота (плотность 1,84), мл

Лнгибитор ПБ 5, г

Ксилолсульфонат натрия, 20-30

Вода, л До 1

Вводимый н раствор ксилолсульфоíàт натрия (СН )2 Гь Н+БО Иа относится к анионоактивным ПАВ и выполняет в растворе роль смачивателя, позволяющего обеспечить равномерное травление магниевых сплавов. Раствор готовят путем добавления в воду при перемешивании серной кислоты, а затем ксилолсульфоната натрия и ингибитора ПБ-5. Процесс травления магниевых сплавов, например фольги, рекомендуется осуществлять после ее обезжиривания путем обработки в предлагаемом о растворе при 15-35 С в течение 0,51,0 мин.

Результаты испытания предлагаемого раствора представлены в таблице.

Обработке подвергали фольгу из сплава МА2-1 толщиной 120 мкм. Шероховатость поверхности определяли на профилометре-профилографе типа 201, блеск измеряли при помощи блескометра ФБ-2.

Как видно из данных таблицы, использование предлагаемого раствора позволяет получать равномерную по толщине фольгу с блестящей чистой поверхностью, которая может быть использована для композиционных материалов, получаемых путем диффузионного спекания.

2 3 4 (Известный);

До 1 До 1 До 1
