Способ возведения в водоеме плотины из местных материалов

Способ возведения в водоеме плотины из местных материалов

Иллюстрации

Показать все

Реферат



1. СПОСОБ ВОЗВЕДЕНИЯ В ВОДОЕМЕ ПЛОТИНЫ ИЗ МЕСТНЫХ МАТЕРИАЛОВ, включающий отсыпку боковых призм, выполнение между ними центральной части тела плотины и создание противофильтрационного элемента в виде ядра инъекцией в центральную часть плотины омоноличивающего раствора, отличающийся тем, что, с целью сн1-1жения трудозатрат, перед выполнением центральной части тела плотины устанавливают и закрепляют в основании плотины вертикальные перфорированные трубы, центральную часть плотины образуют из крупнопористого материала, при этом между боковыми призмами и центральной частью плотины выполняют экранирующий элемент из мелкопористого материала. 2. Способ по п. 1, отличающийся тем, что экранирующий элемент выполняют путем чередо (Л вания в каждом слое его отсыпки с отсыпкой центральной части тела плос тины, образующей инъектируемое ядро. о со 4; со

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

„„SU„„1109491 з ц Е 02 В 7/06, Е 02 В 3/16

ОПИСАНИЕ ИЗОБРЕТЕНИЯ .:.

К ABTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЪ|Й НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И OTHPblTHA (21) 3578834/29-15 (22) 12.04.83 (46) 23.08.84. Бюл. Н 31 (72) В.Я. Блюменталь (71) Украинское отделение Всесоюзного ордена Ленина проектно-изыскательского и научно-исследовательского института "Гидропроект им. С.Я. Жука (53) 627.824.3(088.8) (56) 1. Авторское свидетельство СССР

Ф 705056, кл. Е 02 В 3/16, 1978.

2. Моисеев С.Н. и др. Каменноземляные плотины. M., Энергия

1977, с. 106, рис. 5-29. (54)(57) 1. СПОСОБ ВОЗВЕДЕНИЯ В ВОДОЕМЕ ПЛОТИНЫ ИЗ МЕСТНЫХ МАТЕРИАЛОВ, включающий отсыпку боковых призм, выполнение между ними центральной части тела плотины и создание противофильтрационного элемента в виде ядра инъекцией в центральную часть плотины омоноличивающего раствора, отличающийся тем, что, с целью снижения трудозатрат, перед выполнением центральной части тела плотины устанавливают и закрепляют в основании плотины вертикальные перфорированные трубы, центральную часть плотины образуют из крупнопористого материала, при этом между боковыми призмами и центральной частью плотины выполняют экранирующий элемент из мелкопористого материала.

2. Способ по и. 1, о т л и ч а ю шийся тем, что экранирующий элемент выполняют путем чередования в каждом слое его отсыпки с отсыпкой центральной части тела пло- ю тины, образующей инъектируемое ядро. дозатрат.

Поставлен!1ая цепт, достигае Г я тем, что согласно способу воз-!Рдеиия в водоеме liJIGTHYbl из местных материяЛОВ Вкст!0 1атОщеМС7 ОТСЫПК т баКОВЬIХ

ГтРИЗМ ВътттадненлтЕ 183@) ттит И ЦРН— тральной части платины и создяни

ПРОТИВО(фиlтъ ГР Я" ИОПНО: О ЭЛС МС HT 3 В Ви де ядра иl!ъекц-ic Й тз li нтг)а1льт!ут:i часть плотины ат!Оно !. -!чивяющРГP pGcт

50 li 1 Оу,т

Изобретение относится к гидротехнике, в частности к способам возве-дения в водоеме, при значительной глубине воды, плоти.l из т!Рстт!ьтх ма-териалов. .Э

Известен спо" об возведения -плотин из местных материалов путем ус ройств низовой H верховой призм и противофильтряцианного элемента в виде JIpðà, которое образу-от инъектированием центральной части тела плотины в пространстве между боковыми призмами. При этом инъекцию цен-. тральной части плотины производят посредствОм Образования скВажин в теле буронябивных свай:, устроен ь в плотине иа границе примыкания боковых призм к центральной -!асти плотины после возведения всей плоги— ны (13 .

Однако этот способ обладает значительной трудоемкостьто, сложност!. то

1, образования скважин для подачи инъектирующего раствара, следовательно„ большими сроками и значительной cioH-..

2 мастью проведения работ по возведению плотины.

Известен также способ возведения в водоеме плотины из местньг< лтатериалов, включающий отсыпку боковых призм, 30 выполнение между ними центральной части тела плотины и создание противофильтрацианного элемента в виде ядра инъекцией в центральнуто часть плотины оманоличивяощего раствора, При 5 этом цементационные работы осу!Цес -. вля!от через потернтт, выполненные на бетонной пробке в надводной част!i плотины Г21

Недостатком известнога способа

;1Q является необходимость устройства потерны и бурения больша!о количества скважин с последующим нагнетанием в них под высоким давлением итгьектирующих расгвораг> нескольких Типов, Ч ГО ЪтДЛИИЯРТ СРОКИ СТРОИТРJIbCТВа ПЛО/т тины и увеличивает стоимость работ па ее возведенл!то.

Пель изобретения — с;!ижение тр вора, перед выполнением центральной части тела плотины устанавливают и з"..I

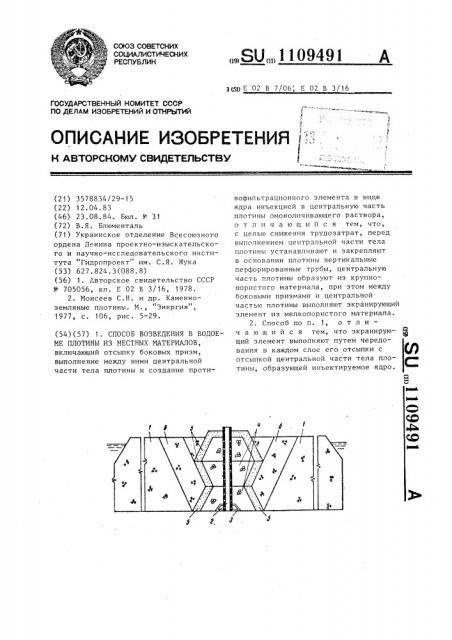

На чертеже представлена плотина с изображением слоев отсыпки ее тела, поперечный разрез, В водоеме производят образование бсткавьп< призм 1, например, из несартираванной каменной наброски, вь!ше уровня воды по абе с-ороны à" будущега водонепроницаемого ядра плотины. Б пространстве между атсыпанными боковыми призмами 1 с определенным шагам устанавливают перфорированные трубь: 2, используемые затем для инъекции омоноличивающего раствора.

Пля абеспе ения устойчивости перфорированные трубы 2 устанавливают ,ня опорные башмаки 3. Под водой в пределах расчетного контура ядра производят отсыпку первого ciioiI центральной части Ат тела плотины из крупиопористого материала.

На боковых гранях первого слоя центральной части 4 тела плотины производят отсыпку экранирующега элемента 5 из л!Рлкопаристого материала.

Зачтем производится подсыпка б СокоВых призм 1 до границы контура ядра с учетом толщины экранирующего элемента 5. На боковьгх гранях подсыпки б в пределах высоты второго слоя отсылают экранирующий элемент 5, наращивают при необходимости перфорированные трубы 2 и производят отсыпку центральной части 4 тела платнивт ИЗ КРУПНОПОРИСтаГа МатePHaJiaЗатем в описанной последовательности, чередуя отсыпку экраттирутошего элемента 5 с отсыпкой центральной части тела плотины, выполняют последующие слои плотины до достижения уровня валь! в водоеме. В перфорированную трубу 2 подают омоналичивающий раст вор ПОд сОответствуюгким дав!!Рнием которнй заполняет г.ары материала центральной части 4 т Рата !I тати!тьl и

1109491

Составитель В. Казаков

Редактор А. Шишкина Техред C.Nèãóíoâà

Корректор В, Бутяга

Заказ 6015/21 Тираж 644

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Подписное

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4 омоноличмвает его создавая проти) вофильтрационное ядро. Наращивание плотины выше уровня воды производят любым известным способом.

Экранирующий элемент 5 нз мелкопористого материала из-за малой величины пор не позволяет омоноличивающему раствору, находящемуся под соответствующим давлением, вытекать за пределы центральной части 4 тела плотины, ограниченной требуемым контуром ядра плотины. Это уменьшает расход омоноличивающего раствора и способствует качественному заполнению омоноличивающим раствором всего объема пор центральной части 4 тела плотины. В результате снижается стоимость строительства и достигается высокая водонепроницаемость противофильтрационного элемента.

Отсутствие трудоемких работ по бурению скважин для инъектирования

5 центральной части 4 тела плотины значительно сокращает сроки строительства, снижает его стоимость.

Возможность использовать для инъекции центральной части 4 тела плотиf0 ны одного вида омоноличивающего раствора сокращает сроки и уменьшает стоимость строительства плотины.

Предложенная послойная отсыпка экранирующего элемента 5 и центральной

15 части 4 тела плотины при большой высоте плотины позволяет выполнить ядро с размерами, необходимыми н достаточными для получения требуемых противофильтрационных свойств плотины.
