Реферат



СПОСОБ РАЗМЕТКИ ЦЕНТРОВЫХ ОТВЕРСТИЙ ЦИЛИНДРИЧЕСКИХ СТУПЕНЧАТЫХ ДЕТАЛЕЙ, заключающийся в том, что на торцах детали наносят разметочные линии под углом одна к другой, отличающийся тем, что, с целью повышения точности разметки, деталь полностью по мещают в резервуар с известным начальны .м уровнем жидкости, определяют уровень вытесненной жидкости, приподнимают деталь до момента, когда уровень вытесненной жидкости достигает среднего значения между .максимальным и начальным, а разметочные линии наносят в этом положении по уровню жидкости. (Л со СП

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

g(5D G 01 В 520

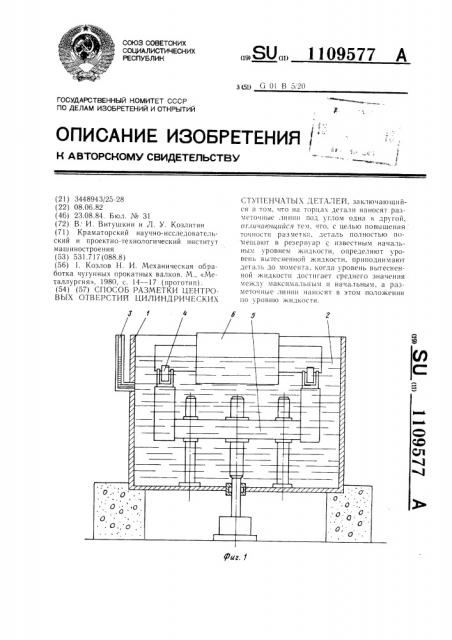

ОПИСАНИЕ ИЗОБРЕТЕНИЯ (Н А BTOPCHGMY СВИДЕТЕЛЬСТВУ по уровню жидкости.

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3448943!25-28 (22) 08.06.82 (46) 23.08.84. Бюл. ¹ 31 (72) В. И. Витушкин и Л. У. Козлитин (71) Краматорский научно-исследовательский и проектно-технологический институт машиностроения (53) 531.717 (088.8) (56) 1. Козлов Н. И. Механическая обработка чугунных прокатных валков. М., «Металлургия», 1980, с. 14 — 17 (прототип). (54) (57) СПОСОБ РАЗМЕТКИ ЦЕНТРОВЫХ ОТВЕРСТИИ ЦИЛИНДРИЧЕСКИХ

ÄÄSUÄÄ 1109577 А

СТУПЕНЧАТЫХ ДЕТЛЛЕИ, заключающийся в том, что на торцах детали наносят разметочные линни под углом одна к другой, отличающийся тем, что, с целью повышения точности разметки, деталь полностью помещают в резервуар с известным начальным уровнем жидкости, определяют уровень вытесненной жидкости, приподнимают дста lh до момента, когда уровень вытесненной жидкости достигает среднего значения между максимальным и начальным, а разметочные линии наносят в этом положении

1109577

Соста витсл: I I. Винаров

Редактор Л. Гратилло Техред И. Верее Кор1и втор 0..1 говая

Заказ 5642/25 Тираж 587 I It! title litlt.

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4!5

Филиал ППП «Патент», r. Ужгород, ул. Проектная, 4
