Устройство для регулирования положения блока магнитных головок

Устройство для регулирования положения блока магнитных головок

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ РЕГУЛИРОВАНИЯ ПОЛОЖЕНИЯ БЛОКА МАГНИТНЫХ ГОЛОВОК содержащее планку, выполненную с пружинящей шейкой и с резьбовыми отверcтйя n и жестко соединенную с блоком магнитных головок, расположенным в сквозном отверстии платы, выполненной с резьбовыми отверстиями, крепежные и регулировочные винты, отличающееся тем, что, с целью уменьшения длительно сти и сложности процесса регулирования, в него .введены дополнительные регулировочные винты и дополнительная планка, выполненная с резьбовыми отверстиями , с прямоугольным выступом и со сквозными отверстиями, в которых расположены регулировочные.винты, установленные в резьбовых отверстиях планки, и крепежные винты, установленные в резьбовых отверстиях платы, причем планка выполнена с прямоугольным пазом, в котором размещен прямоугольный выступ дополнительной планки, в резьбовых отверстиях которой установлены дополнительные регулировочные винты. о со ч

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (19) (11) В 5 56

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

И ABTOPC+tOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР .

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21 ) 3605313/18-10 (22) 13.06.83 (46) 23.08. 84. Бюл. )) 31 (72) М.Л.Дубов (53) 681.84.083.82(088.8) (56) 1. Колищук В.Т. и др. Конструирование и расчет магнитофонов.

Киев, "Техника", 1965, с. 162.

2. Блок магнитной ленты АЛ-5080..

Техническое. описание ПТ3.042.013 ТО.

М., 1974, с. 17-21 .(прототип). (54)(В7) УСТРОЙСТВО ДЛЯ.РЕГУЛИРОВАНИЯ 11ОЛОЖЕНИЯ БЛОКА МАГНИТНЫХ ГОЛОВОК .содержащее планку, выполненную с пружинящей шейкой и с реэьбовыми отверстиями и жестко соединенную с блоком магнитных головок, расположенным в сквозном отверстии платы, выполненной с резьбовыми отверстиями, крепежные и регулировочные винты, о т л и ч а ю щ е е с я тем, что, с целью уменьшения длительности и сложности процесса регулирования, в него введены дополнительные регулировочнь1е винты и дополнительная планка, выполненная с резьбовыми отверстиями, с прямоугольным выступом и со сквозными отверстиями, в которых расположены регулировочные винты, установленные в реэьбовых отверстиях планки, и крепежные винты, установленные в резьбовых отверстиях платы, причем планка выполнена с прямоугольным пазом, в котором размещен прямоугольный выступ дополнительной планки, в резьбовых отверстиях кото- @

O рой установлены дополнительные регулировочные винты.

1109791

Изобретение относится к магнитной записи, а именно к устройствам для регулирования положения блока магнитных головок.

Известно устройство для регулирования положения блока магнитных голо- 5 вок, содержащее планку, жестко соединеннув с блоком магнитных головок.

Устройство при относительной простоте его конструкции позволяет обеспечить регулирование положения блока 10 магнитных головок j13.

Недостаток данного устройства состоит в значительной погрешности регулирования положения блока магнитных головок. 15

Известно также устройство для регулирования положения блока магнитных головок, содержащее планку, выполненную с пружинящей шейкой и с резьбовыми отверстиями и жестко соединен- 20 ную с блокогл магнитных головок, расположенным в сквозном отверстии платы, выполненной с резьбовыми отверстиями, крепежные винты и регулировочные винты. Это устройство позволяет 25 обеспечить относительно высокую точность регулирования положения блока магнитных головок (23.

Недостаток известного устройства

Ьостоит в значительной длительности и сложности процесса регулирования положения блока магнитных головок.

Это обусловлено длительностью и сложностью обеспечения заданной высоты блока магнитных головок над платой при регулировке его положения.

Цель изобретения - уменьшение длительности и сложности процесса регулирования положения блока магнитных головок.

Цель достигается тем, что в устройство для регулирования положения блока магнитных головок, содержащее планку, выполненную с пружинящей шейкой и с резьбовыми отверстиями и жестко соединенную с блоком магнитных головок, расположенным в сквозном отверстии платы, выполненной с резьбовыми отверстиями, крепежные и регулировочнйе винты, введены дополнительные регулировочные винты и дополнительная планка, выполненная с резь,бовыми отверстиями, с прямоугольным выступом и со сквозными отверстиями, в которых расположены регулировочные винты, установленные в резьбовых огверстиях планки, и крепежные винты, устанонленные в резьбоных отверстиях платы, причем планка выполнена с прямоугольном пазом, в котором размещен прямоугольный выступ дополнительной планки, н резьбовых отверстиях которой установлены дополнитель ные регулировочйые винты.

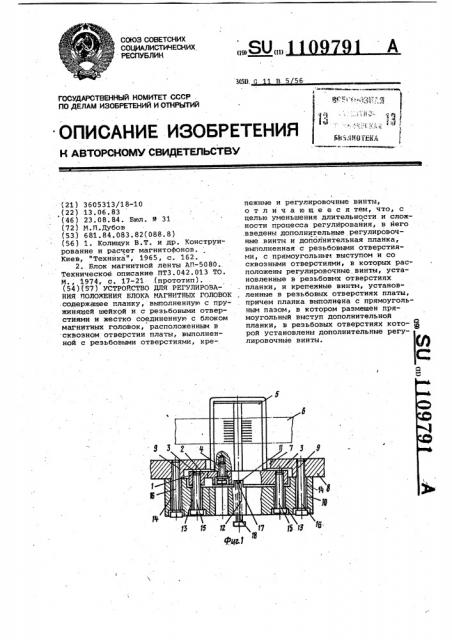

На фиг. 1-3 показаны разные виды одного из возможных вариантов предложенного устройства для регулирования положения блока магнитных головок.

Устройство содержит, планку 1, выполненную с.пружинящей шейкой 2 и с резьбовыми отверстиями 3. Планка 1 жестко соединена посредством винтов 4 с блоком 5 магнитных головок, сопряженным с магнитной лентой 6 и расположенным в сквозном отверстии 7 платы 8 лентопротяжного механизма, выполненной с резьбовыми отверстиями 9.

Дополнительная планка 10 выполнена с пряглоугольным выступом 11, с резьбовыми .отверстиями.12 и со сквозными отверстиями 13 и 14, н которых размещены соответственно регулировочные 15 и крепежные 16 винты. При этом регулироночные винты 15 установлены в реэьбовых отверстиях 3 планки 1, а крепежные винты 16 — в реэьбовых отверстиях 9 платы 8. Планка 1 выполнена с прямоугольным пазом 17, в котором размещен прямоугольный выступ 11 дополнительной планки 10. При этом в резьбовых отверстиях 12 дополнительной планки 10 установлены дополнительные регулировочные винты 18, сопряженные с дном прямоугольного паза

17 планки 1.

Регулировка положения блока магнитных головок посредством предлагаемого устройства происходит следующим образом.

Посредством дополнительных регулировочных винтов 18 устанавливают зада ную высоту блока 5 магнитных головок над платой 8 и его наклон по ширине.

Затем осуществляют установку требуемо го угла наклона блока 5 магнитных головок относительно ребра магнитной ленты 6. Для этого посредством регулироночного винта 15, расположенного со стороны пружинящей шейки 2 планки

1 . относительно ее пряглоугольного паза 17, производят поворот блока 5 магнитных головок в его сторону. После этого посредством другого регулировочного винта 15 производят обрат- ный поворот блока 5 магнитных головок до достижения заданного его наклона относительно ребра магнитной ленты 6.

Использование изобретения по сравнению с известным .объектом позволяет за счет введения в него дополнительных регулировочных нинтов и дополнительной планки в значительной степени уменьшить длительность и сложность процесса регулирования положения блока магнитных головок.

1109791

Фиа2

1б
