Частотный дискриминатор

Частотный дискриминатор

Иллюстрации

Показать все

Реферат



ЧАСТОТНЫЙ ДИСКРИМИНАТОР по авт.св. № 980247, о т .л и ч а ю щ и и с я тем, что, с целью повьшения помехоустойчивости, входы блока определения частотного сдвига подключены соответственно к выходам порогового блока и генератора опорных импульсов чере.з 1 введенные инвертор и элемент ИЛИ, при этом между выходом инвертора и другим входом элемента ИЛИ включены последовательно соединенные дополнительный Ь-триггер, третий элемент И и расширитель импульсов , причем В -вход дополнительного D-триггера соединен с выходом генератора опорных импульсов и другим входом третьего элемента И.

СОЮЗ СОВЕТСКИХ

О И Ъ

РЕСПУБЛИК ае по

867 А

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н .АВТ0РСНОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ГЮ ДЕЛАМ ИЗОБРЕТЕНИЙ И О ГНРЫТИЙ (61) 980247 (21) 3605995/18-09 (22) 15.04 .83 (46) 23.08.84. Бюл. У 31 (72) В.П.Попов, И.К.Елесин и Г.П.Пищенко (53) 621.376.32(088.8) (56) 1. Авторское свидетельство СССР

У 980247, кл. Н 03 Э 3/00, 8 03 9 13/00, 10.06.81 (прототип) . (54)(57) ЧАСТОТНЫЙ ДИСКРИМИНАТОР по авт.св. В 980247, о т .л и ч а ю шийся тем, что, с целью повышеy(g) Н 03 Р 3/00; Н 03 Э 13 /00 ния помехоустойчивости, входы блока определения частотного сдвига подключены соответственно к выходам порогоcoro блока и генератора опорных импульсов через введенные инвертор и элемент ИЛИ, при этом между выходом инвертора и другим входом элемента ИЛИ включены последовательно сое" диненные дополнительный Ь -триггер, третий элемент И и расширитель импульсов, причем Э -вход дополнитель-. ного Ъ -триггера соединен с выходом генератора опорных импульсов и другим входом третьего элемента И.

1109867

35

Цель изобретения — повышение помехоустойчивости.

Цель достигается тем, что в час" тотном дискриминаторе, содержащем последовательно соединенные гиромагнитный фильтр, амплитудный детектор, пороговый блок, а также генератор опорных импульсов, соединенный через блок быстрой перестройки с первым входом перестройки гиромагнитного фильтра, блок медленной перестройки, 55

Изобретение относится к радиотехнике и может использоваться в различных автоматизированных радиотехнических устройствах.

По основному авт.св. У 980247 известен частотный дискриминатор, содержащий последовательно соединенные гнромагнитный фильтр, амплитудный детектор, пороговый блок, а также генератор опорных импульсов, соединенный через блок быстрой перестройки с первым входом перестройки гиромагнитного фильтра, блок медленной перестройки, соединенный с вторым входом перестройки гиромагнитного фильтра, блок определения частотного сдвига, входы которого подключены соответственно к выходам порогового блока и генератора опорных импульсов, блок определения частотного сдвига выполнен в ниде 3 -триггера, выходы которого подключены к входам дифференциального усилителя и первым входам двух элементов И, вторые входы которых соединены с выходом гене- ратора счетных импульсов, выходы элементов И соединены с входами реверсивного счетчика, а выход дифференциального усилителя соединен с входом фильтра нижних частот f1), Однако недостаток известного час" тотного дискриминатора, ограньФивающий его область использования, заключается в том, что правильная дискриминация частоты происходит только при присутствии в полосе захвата одной частоты. При присутствии в полосе захвата нескольких частот, напри; мер, сигнала, паразитных комбинационных частот или других помех, дискриминатор работает неправильно и сигнал на его выходе уже не пропорционален частотному смещению входного полезного сигнала, а пропорционален полусумме частотных смещений полезного сигнала и высшей паразитной частоты. соединенный с вторым входом перестройки гиромагнитиого фильтра, блок определения частотного сдвига, входы которого подключены соответственно к выходам порогового блока и генератора опорных импульсов, блок определения частотного сдвига выполнен в виде Ъ -триггера, выходы которого подключены к входам дифференциального усилителя и первым входам двух элементов И, вторые входы которых соединены с выходом генератора счетных импульсов, выходы элементов И соединены с входами реверсивного счетчика, а выход дифференциального усилителя соединен с входом фильтра нижних частот, входы блока определения частотного сдвига подключены соответственно к выходам порогового блока и генератора опорных импульсов через введенные инвертор н элемент,ИЛИ, при этом между выходом инвертора и другим входом элемента ИЛИ включены последовательно соединенные дополнительный Э -триггер, третий элемент И и расширитель импульсов, причем

2-вход дополнительного b -триггера соединен с выходом генератора опорных импульсов и другим входом третьего элемента И.

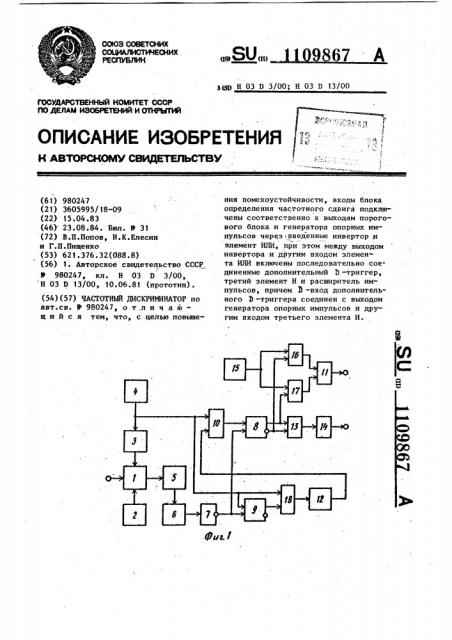

На фиг. 1 приведена структурная электрическая схема предлагаемого частотного дискриминатора, на фиг.2временные диаграммы, поясняющие его работу.

Частотный дискриминатор содержит гиромагнитный фильтр 1, блок 2 медленной перестройки, блок 3 быстрой перестройки, генератор 4 опорных импульсов, амплитудный детектор 5, пороговый блок 6, инвертор 7, блок определения частотного сдвига, выполненный на 0 "триггере 8 и допол-" нительный g -триггер 9, элемент ИЛИ 10, реверсивный счетчик 11, расширитель

12 импульсов, дифференциальный уси- литель 13, фильтр 14 нижних частот, генератор 15 счетных импульсов, первый, второй и третий элементы И 16-18.

Частотный дискриминатор работает следующим образом.

Генератор 4-опорных импульсов выдает сигнал в виде меандра (фиг.2а) и синхронизирует блок 3 быстрой перестройки. Блок 3 быстрой перестройки двуполярными импульсами тока треугольной формы обеспечивает свипирование по линейному закону гнромагнит1109867 ного фильтра 1 (фнг. 2б) . Свипирование происходит в обе стороны от центральной частоты „ частотного дискриминатора, двойная амплитуда свипирования равна полосе захвата частотного дискриминатора. Интервалы нахождения входной частоты в полосе пропускания гиромагнитного фильтра 1 выделяются амплитудным детектором 5 (фиг.2в). На фиг.2 показан случай, когда полезная входная частота 1„ . и частота помехи Я >, . Сигнал с амплитудного детектора э поступает на пороговьй блок 6, образующиеся прямоугольные импульсы, передний фронт которых фиксирует моменты попадания частоты в полосу пропускания гиромагнитного фильтра 1 (назовем их импульсами обнаружения частоты), поступают на вход инвертора 7. Импульсы с выхода инвертора 7 поступают на

С-входы b --триггеров 8 и 9. Инвертор

7 применен, чтобы формировать переброс 2} -триггеров по заднему фронту импульса обнаружения частоты, и тем самым, избавиться от влияния ширины этого импульса на четкость работы. частотного дискриминатора. Импульсы с выхода инвертора 7 (фиг.2г) своими положительными перепадами, соответствующими задним фронтам импульсов обнаружения частоты, устанавливают дополнительный 2 -триггер 9 в "единицу" в такте быстрого свипирования вверх (т.е. тогда, когда íà D -входе

Ъ-триггера 9 присутствует опорный импульс) и устанавливают 3 -триггер

9 в "ноль" в такте свипирования вниз (фиг.2д). Импульс с выхода D -триггера 9 поступает на один вход элемента И 18, на другой вход которого поступает опорный импульс с генератора

4. На выходе элемента И .18 формируется импульс (фиг.2е), длящийся от конца действия импульса обнаружения полезной частоты в такте свипирования вверх до конца этого такта. Импульс с выхода элемента И 18 поступает на вход расширителя 12 импульсов, кото" рый формирует выходной импульс в два раза шире входного, этот выходной импузГьс поступает на один вход элемен - та ИЛИ 10, на другой вход которого поступает опорный импульс с выхода генератора 4. Импульс с выхода элемента ИЛИ f0 (фиг.2ж) поступает на

Ъ-вход 1} -триггера 8, разрешая его переброс в "единицу" задним фронтам импульса обнаружения полезной частоты и защищая его от ложногo переброса в "ноль" импульсами обг наружения помехи. В такте свипирования вниз после действия импульса с выхода элемента ИЛИ 10 Э-триггер 8 устанавливается в "ноль" задним фронтом импульса обнаружения полезной частоты. Импульсы на прямом выходе

Э-триггера 8, длительность которых пропорциональна частотному смещению полезной частоты относительно верхней границы полосы захвата, показаны на фиг.2з. Длительность импульсов на инверсном выходе b-триггера Я пропорциональна частотному смещению полезной частоты относительно нижней rpaницы полосы захвата. Импульсы с выходов Э -триггера 8 поступают на входы дифференциального усилителя 13, на выходе которого образуется двуполярный сигнал (фиг.2и). Среднее значение этого двуполярного сигнала, пропорциональное разности длительностей импульсов с выходов Э -триггера 8, выделяется после фильтрации этого сигнала фильтром 14 нижних частот. Это среднее значение, пропорциональное сдвигу полезной частоты относительно центральной частоты, и есть выходной аналоговый сигнал частотного дискрнминатора (фиг.2к). Цифровой выходной сигнал частотного дискриминатора образуется аналогично. Импульсы с выхода Ъ-триггера 8 заполняются счетными импульсами с помощью генератора 15 счетных импульсов и двух элементов И

16 и 17 и подаются на входы реверсивного счетчика 11. Выходное двоичное число пропорционально разности длительностей выходных импульсов Ътриггера 8, т.е. пропорционально

45 частотному сдвигу входного сигнала относительно центральной частоты, и является выходным цифровым сигналом частотного дискриминатора.

Технико-экономический эффект пред50 лагаемого частотного дискриминатора заключается в том, что он позволяет осуществлять автоматическую подстройку частоты генераторов при условии существования боковых помех в полосе

55 захвата, в то время как известный не

I работоспособен в этих условиях.
