Реферат



СПОСОБ ПРИЕМА МНОГОЧАСТОТНЫХ СИГНАЛОВ НАБОРА НОМЕРА по двухпроводным абонентским телефонным линиям, осуществляемый путем подавления зуммерного сигнала Ответ станции в составе входного сигнала, последующего усиления входного сигна.па и разделения его спектра на низкочастотную и высокочастотную полосы, а в каждой из полос спектров формирования амплитудно-ограниченного сигнала с последующей фиксацией наличия сигналов соответствующих тональных частот набора номера, а после приема первой цифры набора номера прекращения передачи зуммерного Ответ станции в абонентскую линию , отличающийся тем что, с целью повышения помехозащищенности приема, одновременно с прекращением передачи ззтмеркого сигнала Ответ станции в абоненте скую линию прекращают подавление зтого сигнала в составе входного сигнала.

09) (И) СОЮЗ СОВЕТСНИХ

HIlMC

РЕСПУБЛИН

am 8 04 1 46 Н 04 М 1 50

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ м ejfggPP g

ОПИСАНИЕ ИЗОБРЕТЕНИЯ 13,.К%

H АВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ ИИФ6 Q (21) 2442262/18-09 (22) 11.01.77 (46) 23,08.84. Бюл. № 31 (72) А.Л . Духовский и Б.Ф . Журавский (53) 621.395.632(088 .8) (56) 1. Reviev of the EfectricaI

Communication Laboratory, v. 17, 1969, ¹ 12, р. 1472-1485 (прото-. тип). (54)(57) СПОСОБ ПРИЕМА МНОГОЧАСТОТНЫХ СИГНАЛОВ НАБОРА НОМЕРА по двухпроводным абонентским телефонным линиям, осуществляемый путем

tl подавления зуммерного сигнала ОтI вет станции" в составе входного сигнала, последующего усиления входного сигнала и разделения его спектра на низкочастотную и высокочастотную полосы, а в каждой из полос спектров формирования амплитудно-ограниченного сигнала с последующей фиксацией наличия сигналов соответствующих тональных частот набора номера, а после приема первой цифры набора номера прекращения передачи зуммерного сигнала

"Ответ станции" в абонентскую линию, отличающийся тем, что, с целью повышения помехозащищенности приема, одновременно с прекращением передачи зуммерного сигнала "Ответ станции" в абонентскую линию прекращают подавление этого сигнала в составе входного сигнала.

Изобретение относится к способам. приема цифровой информации, передаваемой по двухпроводным абонентским телефонным линиям при тастатурном наборе номера многочастотным способом.

Известен способ приема многочастотных сигналов набора номера по двухпроводным абонентским телефонным линиям, осуществляемый путем поданления зуммерного сигнала "Ответ станции" в составе входного сигнала, последующего усиления входного сигнала и разделения его спектра на низкочастотную и высокочастотную полосы, а в каждой из полос спектров формирования амплитудноограниченного сигнала с последующей фиксацией наличия сигналон соответствующих тональных частот набора номера, причем после приема первой цифры набора номера прекращают пере" дачу зуммерного сигнала Ответ станции" в абонентскую линию Р7 1.

Недостатком способа является невысокая помехозащищенность.

Цель изобретения — повышение помехозащищенности приема.

Н ставленная цель достигается тем, что согласно способу приема

-;;..or очастотных сигналон набора номера по двухпроводным абонентским телефонным линиям, осуществляемому путем подавления зуммерного сигнала "Ответ станции" в составе входного c%:.ãíàëà, последующего усиле..-.н;,. входного сигнала и разделения

à;о спектра на низкочастотную и ьь1сокочастотную полосы, a .a каждой из полос спектров формирования амнлнтудно-ограниченного сигнала с последующей фиксацией наличия сигналон соответствующих тональных час-.от набора номера, а после приема первой цифры набора номера прекращения передачи эуммерного сигнала

"Ответ станции" в абонентскую ли" н;-:ю, одновременно с прекращением передачи зуммерного сигнала "Ответ танппи" в абонентскую линию прекращают попавление этого сигнала в составе входного сигнала.

109960

2О

ЗО

3S

46

Дд

SQ ф

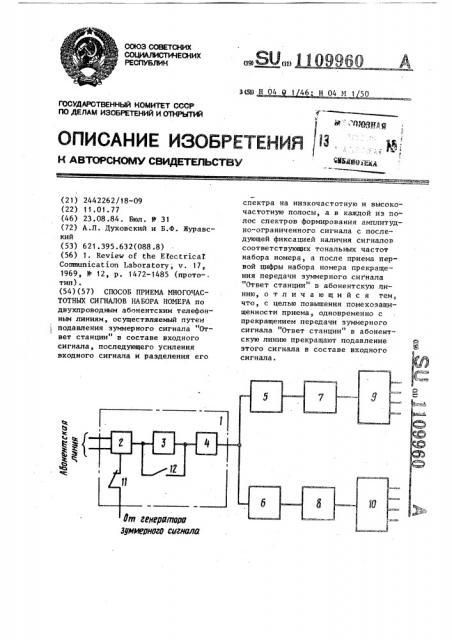

На чертеже приведена структурная электрическая схема устройства, реализующего предлагаемый способ.

Устройство содержит входной блок 1, в который входят последовательно соединенные дифференциальная система 2, режекторный фильтр 3 (подавляющий зуммерный сигнал Ответ станции") и входной усилитель

4, режекторные фильтры 5 и 6, ограничители 7 и 8, блоки 9 и 10 фиксации наличия сигналов соответствующих тональных частот (произнодящие выделение, детектирование и обработку сигналов тональных частот набора номера), размыкающую 11 и . замыкающую 12 группы контактов реле подключения зуммерного сигнала

"Ответ станции".

Устройство работает следующим образом.

До приема первой цифры набора номера размыкающая группа 11 контактов замкнута и присоединяет генератор зуммерного сигнала к дифференциальной системе 2, через. которую осуществляется выдача абоненту зуммерного сигнала "Ответ станции", при этом замыкающая группа

12 контактов разомкнута и режекторный фильтр 3 оказывается подключенным к входу усилителя 4, подавляя тем самым зуммерный сигнал "От" вет станции" на входе входного усилителя.

После приема первой цифры одно-. временно размыкается группа 11 контактов и замыкается группа 12 контактов, при этом прекращается выдача абоненту зуммерного сигнала

"Ответ станции", а также подавление этого сигнала на входе нходного усилителя.

Таким образом, прекращается подавление низкочастотной части спектра входного сигнала и прием всех последующих цифр набора номера осуществляется с большей достоверностью ввиду уменьшения вероятности ложных срабатываний приемника от речевого сигнала, имеющего полный спектр (а не "усеченный" режекторным фильтром, как по известному способу). аж 635 Подписное
