Газораспределительная решетка

Газораспределительная решетка

Иллюстрации

Показать все

Реферат



ГАЗОРАСПРЕДЕЛИТЕЛЬНАЯ РЕШЕТКА по авт.св. № 267593, от л ичающаяся тем, что, с целью устранения загорания горючей смеси под решеткой, колпачки снабжены винтовыми каналами или продольными пазами. VO (/) |йЩ Фиг.1

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) () 11

4(5!i В 01 J 8

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ. (61) 267593 (21) 1305275/23- 26 (22) 13.02.69 (46) 30.05. 85. Бюл. 20

<72) А.Р.Брун-Цеховой (71) Институт нефтехимического син- теза нм. А,В.Топчиева (53) 66.096.5(088.8) (56) 1. Авторское свидетельство СССР

Ф 267593, кл. В 01 J 8/44, 1968. (54) (57) ГАЗОРАСНРЕДЕЛИТЕЛЬНАЯ РЕШЕТ.—

КА по авт.св. У 267593, о т л ич а ю щ а я с я тем, что, с целью устранения загорания горючей смеси под решеткой, колпачки снабжены винтовыми каналами или продольными пазами.

Если возникает необходимость нагревания.до высоких температур циркулирующегП, твердого материала, то он выводится иэ кипящего слоя по трубе 10, защищенной экраном,11 от теплообмена с газом и воздухом.

Редектор Л.Письман

Техред М.Надь Корректор С Черни

Заказ 2915/6 Тираж 541 Подписное

ВНИИПИ Государственного ком йета СССР по.делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", r.Óærîðîä, ул.Проектная, 4.

1 1i 100

Предлагаемое изобретсние относится к области химической технологии для проведения процессов в кипящем . слое.

По основному авт.св. 11 267593 известно газораспределительное устройство, содержащее диск с укреплен- ными в нем патрубками с колпачками, Недостатком этого устройства является возможность загорания сме- 10 си горючего газа под решеткой.

Цель изобретения — создание конструкции решетки, устраняющей возможность проскока пламени под решетку. Для этого в предлагаемой 1

: конструкции колпачки снабжены винтовыки каналами или продольными пазами.

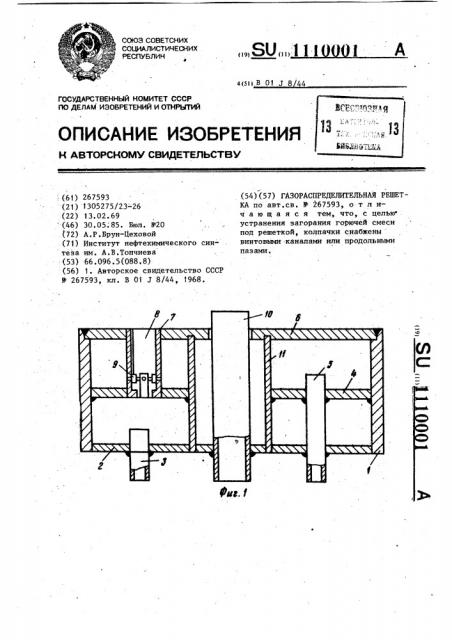

На фиг. 1 схематически изображена решетка; на фиг, 2 — колпачок эО с продольными пазами, на фиг. 3— колпачок с винтовыми каналами.

Решетка состоит из цилиндрического корпуса 1, днища 2 с патрубком 3, промежуточного диска 4 с патрубком 5 и верхнего диска 6. Между дисками 4 и 6 установлены патрубки 7, в которых .плотно установлены колпачки.8 . Зазоры между колпачками 8 и патрубками 7 должны быть минимально возможными. На наружной поверхni г ности колпачков 8 выполнены каналы для выброса газовой смеси в слой °

Эти каналы могут иметь вид продольных пазов или спиральных каналов.

Решетка работает следующим об разом.

Горючий газ поступает по патрубку 3 в нижнюю камеру решетки,.образованную днищем 2 и диском 4, и по" падает иэ нее в колпачки 8.

Через радиальные сверления последних горючий газ попадает в кольцевую щель 9 между патрубком и колпачком.

В этой щели пРоисходит смешение горючего газа с воздухом, поступающим из верхней .камеры через радиальные сверления в патрубках 7. Образовав maÿñÿ в щели 9 газовая смесь выходит в кипящий слой через промежуточ-, ные каналы колпачков. Воспламенение .: горючей смеси в каналах исключено, так как линейная скорость газа в каналах значительно превосходит ско рость распространения пламени.
