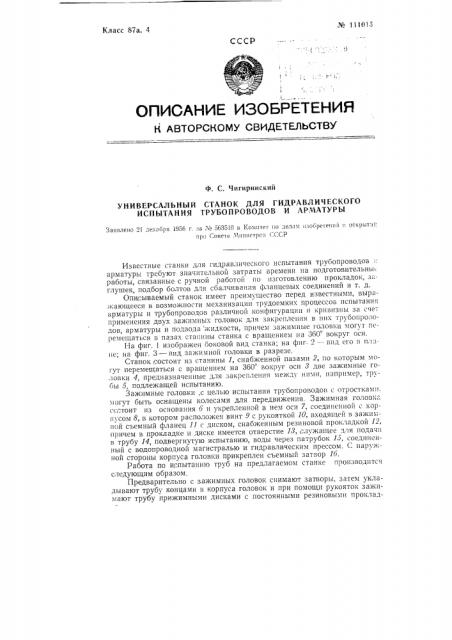

№ 111015

Класс 87а, 4

СССР

ОПИСАНИЕ l4SOEPETEHHH

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Ф. С. Чигиринский

УНИВЕРСАЛЪНЪ|Й СТАНОК ДЛЯ ГИДРАВЛИЧЕСКОГО

ИСПЫТАНИЯ ТРУБОПРОВОДОВ И АРМАТУРЫ

Заявлено 2! декабря 1956 г. ва ¹ 563510 в Комитет о делам нвооретеинй и открытия ирн Говете Л1нннстров (.(.CP

Известные станки для гидравлического испытания трубопроводов::: арматуры требуют значительной затраты времени на подготовительны. работы, связанные с ручной работой по изготовлению прокладок, заглушек, подбор болтов для сбалчивания фланцевых соединений и т. д.

Описываемый станок имеет преимущество перед известными, выражающееся в возможности механизации трудоемких процессов испытания арматуры и трубопроводов различной конфигурации и кривизны за счет применения двух зажимных головок для закрепления в них трубопро;одов, арматуры и подвода жидкости, причем зажимные головки могут перемещаться в пазах станины станка с вращением на 360 вокруг оси.

На фиг. 1 изображен боковой вид станка; на фиг. 2 — вид его в плане; на фиг. 3 — вид зажимной головки в разрезе.

Станок состоит из станины 1, снабженной пазами 2, по которым могут перемещаться с вращением на 360 вокруг оси 3 две зажимные головки 4, предназначенные для закрепления между ними, например, трубы 5, подлежащей испытанию.

Зажимные головки .с целью испытания трубопроводов с отросткам .. могут быть оснащены колесами для передвижения. Зажимная головка ссстоит нз основания 6 и укрепленной в нем оси 7, соединенной с корпусом 8, в котором расположен винт 9 с рукояткой 10, входящей в зажпмной съемный фланец 11 с диском, снабженным резиновой прокладкой 12. причем в прокладке и диске имеется отверстие 18,;лужащее для подачи в трубу 14, подвергнутую испытанию, воды через патрубок 15, соединенный с водопроводной магистралью и гидравлическим прессом. С наружной стороны корпуса головки прикреплен съемный затвор 16.

Работа по и,"пытанию труб на предлагаемом станке производится следующим образом, Предварительно с зажимных головок снимают затворы, затем укладывают труб концами a Koprryca ro oBo H при помощи pylcoHTolw 33NGiмают трубу прижимными дисками с постоянными резиновыми прокладками и закрепляют затворы, Заполнение трубы водой осуществляют от зодопроводной магистрали при помощи крана тройника, смонтированного на патрубке 15. Затем, после перекрытия крана от водопроводной магистрали, окончательная опре ссовка трубы производится от гидравлического пресса. Для испытания арматуры на станке применяют переходные патрубки, которые вставляют и зажимную головку станка, присоединяют к арматурс и дальнейшую опрессовку осуществляют так же, кa> и л. я труб.

Предмет изо бр етения

1. Универсальный TBIIQK для гидравлического испытания трубопроводов и арматуры, о тл ич а ющ и и ся тем, что, с целью механизации трудоемких процессов испьггания арматуры и трубопроводов различной конфигурации и кривизны судовых систем, QH выполнен в виде станины с пазами, по которым перемешаются с вращением на 360 вокруг о;.и две зажпмные головки для закрепления в них трубопроводов, арматуры и подвода жидкости.

2. Форма выполнения зажимных головок (заглушек) по и. 1, отл ич а ю ща я ся тем, что, с целью испытания трубопроводов с отростками, они о;"нащены колесами для передвижения. № 111015
