Кольцевое сверло
Иллюстрации
Реферат
М 1»0З4
Класс 49а, 60о
СССР

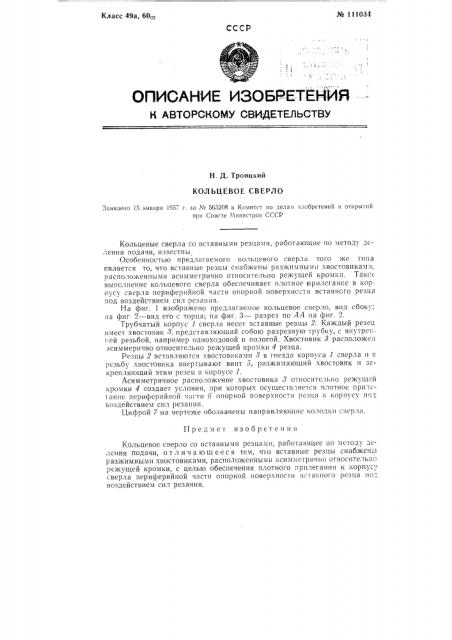

ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Н. Д. Троицкий
КОЛЬЦЕВОЕ СВЕРЛО
Заявлено 15 января 1957 г. за Ко 565208 в Комитст по делам изобретений и открытий при Совсте Министров СССР
Предмет изоб ретенн я
Кольцевое сверло со вставными резцами, работающее но мсгоду деления подачи, отл и ч а ющ ееся тем, что вставные резцы снабжены разжимными хвостовиками, расположенными асимметрично относнтельчо режущей кромки, с целью обеспечения плотного прплегания к корпусу сверла периферийной части опорной поверхности вставного резца под воздействием сил резания.
Кольцевые сверла со вставными резцами, работаюгцие по методу де.-ения подачи, известны
Особенностью предлагаемого кольцевого сверла того же типа является то, что вставные резцы снабжены разжимнымн хвостовикам.l, ()асположенными асимметрично относительно режущей кромки. Таксе выполнение кольцевого сверла обеспечивает плотное ттрилсганне в корпусу сверла периферийной части опорной поверхнссти вставного резца под воздействием сил резания.
На фиг. 1 изображено предлагаемое кольцевое сверло, вид сбоку; на фиг 2 — вид его с торца; на фиг. 3 — разрез по АА на фнг. 2.
Трубчатый корпус 1 сверла несет вставные резцы 2. Каждый резец имеет хвостовик 3, представляющий собою разрезную трубку, с внутренt:åé резьбой, например одноходовой и пологой. Хвостовик 3 расположен асиммерично относительно режущей кромки 4 резца.
Резцы 2 вставляются хвостовнками 8 в гнезда корпуса 1 сверла и H резьбу хвостовика ввертывают винт 5, разжимающий хвостовик и зак))епляющий этим резец в корпусе 1.
Асимметричное расположение хвостовика 3 относительно режугцей кромки 4 создает условия, при которых осуществляется плотное прнзсганне периферийной части 6 опорной поверхности резца к корпусу по. воздействием снл резания.
Цифрой 7 на чертеже обозначены направляющие колодки сверла,
