Изобретение относится к сельскому хозяйству, в частности к устройс гвам для поения животных.

Известно устройство для поении животных, содержащее резервуар и сое- диненные с ним распределительной трубой сифоны, расположенные в поильных

: чашах 113.

Однако в данном устройстве процесс зарядки сифонов сложен и связан. gp с большими затратами времени.

Известно также устроство для поения животных, содержащее резервуар с водопроводной магистралью, распределительную трубу, трубопровод и сифоны, расположенные в поильных чашах, сообщенные в верхней своей части с трубопроводом посредством клапанов и имеющие эапорные клапаны, установленные в сливных патрубках назван-

0 ных сифонов (2 g.

Недостатком известного устройства является сложность конструкции и эксплуатации, обусловленная наличием источника вакуума. 25

Цель изобретения — упрощение конструкции и эксплуатации.

Цель достигается тем, что в устройстве для поения животных, содержащем резервуар с водопроводной магистралью, распределительную трубу, трубопровод и сифоны, расположенные в поильных чашах, сообщенные в верхней своей части с трубопроводом посредством клапанов и имеющие запорные клапаны, установленные в сливных патрубках названных сифонов, трубопровод соединен с водопроводной

426 2 магистралью, а заборные патрубки сифонов снабжены клапанами.

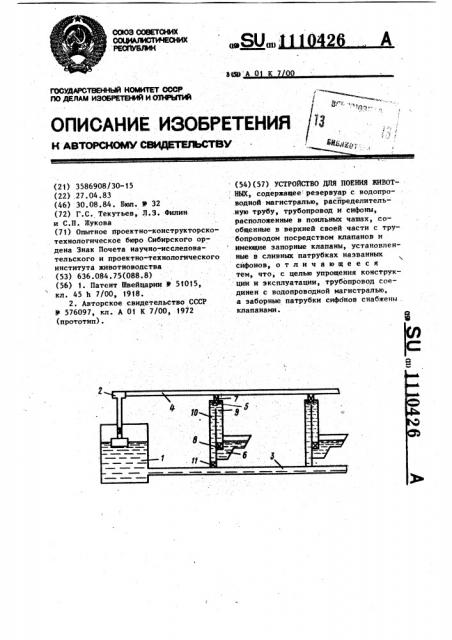

На чертеже изображено предлагаемое устройство для поения животных.

Устройство для поения животных содержит резервуар 1 с водопроводной магистралью 2, распределительную трубу 3, трубопровод 4 и сифоны 5, расположенные в поильных чашах 6, сообщенные в верхней своей части с трубопроводом 4 посредством клапанов

7 и имеющие запорные клапаны 8, ус" тановленные в сливных патрубках 9 сифонов 5. Трубопровод 4 соединен с водопроводной магистралью 2, а заборные патрубки 10 сифонов 5 снабжены клапанами 11, Для зарядки сифонов 5 клапан 11 закрывают, а клапаны 7 и 8 открывают.

Из водопроводной магистрали 2 через трубопровод 4 вода поступает в сифоны 5 и заполняет заборный 10 н сливной 9 патрубки. Как только поильные чаши 6 оказываются наполненными, клапан 8 закрывают, открывают клапан 11 и после наполнения резервуара 1 до заданного уровня закрывают клапан 7 и открывают клапан 8. В результате потребления животными воды ,б из поильной чаши 6 уровень воды в ней восстанавливается за счет перетекания воды иэ распределительной трубы 3 через заборный 10 и сливной 9 патрубки сифона 5.

Использование данного изобретения позволит упростить конструкцию и эксплуатацию устройства за счет исключения источника вакуума.
