Реферат



ГИДРАВЛИЧЕСКИЕ МАЯТНИ КОВЫЕ НОЖНИЦЫ, содержащие станин маятник с двумя ножами, установленными с возможностью взаимного перемещения, поворотный рычаг, один конец которого щарнирно соединен со станиной, а другой конец посредством оси подвеса соединен с маятником , и упор, установленный на станине с возможностью взаимодействия с поворотным рычагом, отличающиеся тем, что, с целью снижения металлоемкости ножниц, упор размещен под концом поворотного рычага, соединенного с маятником, и выполнен с опорной поверхностью, перпендикулярной плоскости реза, а конец поворотного рычага, соединенный с маятником, выполнен с ответной упору опорной поверхностью.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ . РЕСПУБЛИК,Л0„, 1110563 A

z(sg В 23 D 25/06; В 26 D 1/36

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

М " /

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3564554/25-27 (22) 15.03.83 (46) 30.08.84. Бюл, № 32 (72) Г. М. Овсянников, М. М. Рудаков и В. И. Фрейдин (71) Всесоюзный ордена Ленина научноисследовательский и проектно-конструкторский институт металлургического машиностроения (53) 621.967.3 (088.8) (56) 1. Авторское свидетельство СССР № 791472, кл. В 23 D 25/06, 1979 (прототип). (54) (57) ГИДРАВЛИЧЕСКИЕ МАЯТНИКОВЫЕ НОЖНИЦЫ, содержащие станину,7 ф

3 маятник с двумя ножами, установленными с возможностью взаимного перемещения, поворотный рычаг, один конец которого шарнирно соединен со станиной, а другой конец посредством оси подвеса соединен с маятником, и упор, установленный на станине с возможностью взаимодействия с поворотным рычагом, отличающиеся тем, что, с целью снижения металлоемкости ножниц, упор размещен под концом поворотного рычага, соединенного с маятником, и выполнен с опорной поверхностью, перпендикулярной плоскости реза, а конец поворотного рычага, соединенный с маятником, выполнен с ответной упору опорной поверхностью.

1110563

Изобретение относится к обработке металлов давлением, а именно к устройствам для поперечного разрезания движущихся заготовок, получаемых, например, на машине непрерывного литья заготовок (МНЛЗ).

Наиболее близкими к предлагаемым по технической сущности и достигаемому результату являются гидравлические маятниковые ножницы, содержащие станину, маятник с двумя ножами, установленными с возможностью взаимного перемещения, поворотный рычаг, один конец которого шарнирно соединен со станиной, а другой конец посредством оси подвеса соединен с маятником, и упор, установленный на станине с возможностью взаимодействия с поворотным рычагом (1).

В известных ножницах упор расположен посередине поворотного рычага, а взаимодействующие в исходном положении ножниц плоскости поворотного рычага и упора, расположены наклонно к горизонтали. Ножницы обеспечивают перпендикулярность торцов продольной оси разрезаемой заготовки, так как маятник, будучи повешенным на поворотном рычаге, в процессе перерезания заготовки остается в вертикальном положении. Однако из-за того, что рычаг опирается на упор своей средней частью, в исходном положении ножниц вес маятника передается на станину через рычаг и изгибает его.

Вместе с тем рычаг подвергается и растягивающим усилиям, возникающим от составляющей веса маятника, так как опорные плоскости упора и поворотного рычага расположены наклонно к горизонтали. Все это приводит к тому, что поворотный рычаг вынуждены делать достаточно массивным, чтобы избежать заметной его деформации.

Цель изобретения — снижение металлоемкости ножниц.

Поставленная цель достигается тем, что в гидравлических маятниковых ножницах, содержащих станину, маятник с двумя ножами, установленными с возможностью взаим ного перемещения, поворотный рычаг, один конец которого шарнирно соединен со станиной, а другой конец посредством оси подвеса соединен с маятником, и упор, установленный на станине с возможностью взаимодействия с поворотным рычагом, упор размещен под концом поворотного рычага, соединенного с маятником, и выполнен с опорной поверхностью, перпендикулярной плоскости реза, а конец поворотного рычага, соединенный с маятником, выполнен с ответной упору опорной поверхностью.

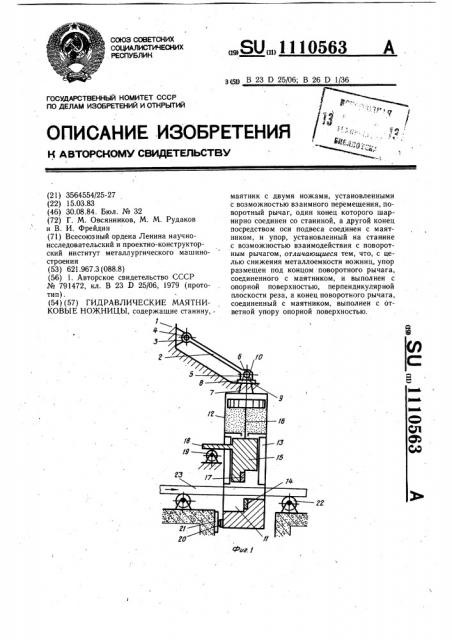

На фиг. 1 схематически изображены предлагаемые ножницы, исходное положение; на фиг. 2 — то же, в момент реза; на фиг. 3 — разрез А-А на фиг. 2.

Ножницы содержат станину 1, поворотный рычаг 2, шарнирно соединенный одним своим концом 3 посредством цапфы 4 со станиной 1, а вторым концом 5 через ось подвеса 6 — с маятником 7, и смонтированный на станине 1 упор 8, предназначенный для взаимодействия с поворотным рычагом

2 в исходном положении ножниц. При этом упор 8 расположен непосредствено под концом 5 поворотного рычага 2, соединенным с маятником 7, и выполнен с опорной поверхностью 9, перпендикулярной плоскости реза, а конец 5 поворотного рычага, соединенный с маятником 7, выполнен с ответной упору 8 опорной поверхностью 10. Маятник

7 включает в себя -раму 11, на которой смонтированы корпус 12 гидроцилиндра, направляющие 13 и нижний нож 14, и установленный в направляющих 13 суппорт 15, связанный со штоком 16 гидроцилиндра и несущий закрепленный на нем верхний нож 17.

Для ограничения положения верхнего ножа 17 перед резом и исключения трения его нижней грани о поверхность заготовки на суппорте 15 выполнен кронштейн 18; а на станине 1 смонтирован предназначенный для взаимодействия с этим кронштейном опорный ролик 19. Для обеспечения определенности исходного положения маятника, при котором плоскость, проходящая через режущие грани ножей 14 и 17, должна быть перпендикулярна продольной оси разрезаемой заготовки, на раме 11 закреплен выступ 20, а на фундаменте — предназначенный для взаимодействия с этим выступом амортизатор 21. По обе стороны ножниц на фундаменте установлен рольганг 22, предназначенный для транспортировки заготовки 23.

Ножницы работают следующим образом.

В исходном положении рабочая жидкость под давлением находится в штоковой плоскости гидроцилиндра. Суппорт 15, а вместе с ним и верхний нож 17 находятся в крайнем верхнем, положении, а рама 11 с закрепленным на ней нижним ножом 14 находится в крайнем нижнем положении. Поворотный рычаг 2 своей опорной поверхностью

10, выполненной на его конце 5, взаимодействует с опорной поверхностью 9 упора 8.

Вес маятника в сборе передается через ось подвеса 6 и конец 5 поворотного рычага 2 на упор 8, т.е. на станину 1, Маятник 7 занимает строго вертикальное . положение, закрепленный на раме 11 выступ 20 упирается в амортизатор 21.

При необходимости разрезания заготовки 23 рабочую жидкость под давлением подают в поршневую полость гидроцилиндра, а его штоковую полость соединяют со сливом. Суппорт 15, перемещаясь в направляю1цих 13 рамы 11, опускается до тех пор, пока выполненный на нем кронштейн 18 не упирается в смонтированный на станине 1 опорный ролик 19. От нижней грани верх1110563

А -А

9 вж. Z

Ф Т

Составитель Л. Галензо вская

Техред И. Верес Корректор В. Синицкая

Тираж 1036 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и о1крытий ! 13035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Редактор С. Лисина

Заказ 5922/9 него ножа 17 до поверхности заготовки остается 5-8 мм. Рама 11 с закрепленным на ней нижним ножом 14 начинает подниматься равно, как и поворотный рычаг 2. Его опорная поверхность 10 перестает взаимодействовать с опорной поверхностью 9 упора 8. Вес рамы 11 воспринимается рабочей жидкостью, находящейся под давлением в поршневой полости гидроцилиндра, которая, кроме того, создает необходимое усилие резания. Подъем рамы 11 с закрепленным на ней нижним ножом 14 происходит до полного перерезания заготовки 23. При этом плоскость реза остается перпендикуляр- ной продольной оси заготовки, так как маятник 7; свободно поворачиваясь на оси подвеса 6, располагается вертикально. После перерезания заготовки поршневую полость гидроцилиндра соединяют со сливом, а в его штоковую полость подают рабочую жидкость под давлением. В результате суппорт 15 с верхним ножом 17 поднимается в крайнее верхнее положение, а рама 11 с нижним ножом 14 опускается до тех пор, 5 пока опорная поверхность 10 поворотного рычага 2 не упирается в опорную поверхность 9 упора 8. Ножницы возвратились в исходное положение. Вес маятника 7 в сборе передается через ось подвеса 6 и конец 5 поворотного, рычага 2 на упор 8 и таким образом .на станину 1.

Изобретение позволяет снизить металлоемкость ножниц в целом, а именно поворотного рычага по сравнению с прототипом благодаря тому, что поворотный рычаг оказывается разгруженным от изгибающего момента и от растягивающих сил.
