Схват манипулятора

Схват манипулятора

Иллюстрации

Показать все

Реферат



СХВАТ МАНИПУЛЯТОРА, содержащий корпус, губки, каждая из которых имеет гидравлические цилиндры, напраатенные штоками навстречу друг другу, отличающийся тем, что, с целью упрощения конструкции и повышения надежности, каждая губка снабжена гидравлическим аккумулятором и обратным клапаном, гидравлически связанными с порщневой полостью гидравлических цилиндров, причем щтоки подпружинены с противоположных сторон. (Я о 1чЭ

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК зш В 25 J 15/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ ц

К ABTOPCHOMY СВИДЕТЕЛЬС1 ВУ

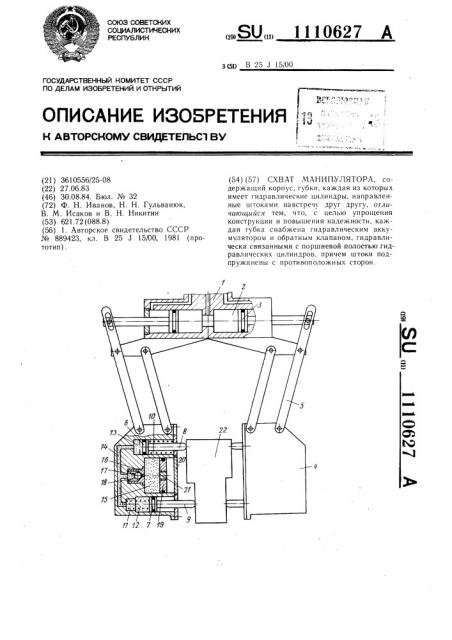

1 (21) 3610556/25-08 (22) 27.06.83 (46) 30.08.84. Бюл. № 32 (72) Ф. Н. Иванов, Н. Н. Гульванюк, В. М. Исаков и В. Н. Никитин (53) 621.72(088.8) (56) 1. Авторское свидетельство СССР № 889423, кл. В 25 J 15/00, 1981 (прототип).,.SU„„1110627 A (54) (57) CXBAT МАНИПУЛЯТОРА, содержащий корпус, губки, каждая из которых имеет гидравлические цилиндры, направленные штоками навстречу друг другу, отличиющийся тем, что, с целью упрощения конструкции и повышения надежности, каждая губка снабжена гидравлическим аккумулятором и обратным клапаном, гидравлически связанными с поршневой полостью гидравлических цилиндров, причем штоки подпружинены с противоположных сторон.
