Способ маркировки изделий из пластмассы

Способ маркировки изделий из пластмассы

Иллюстрации

Показать все

Реферат



СПОСОБ МАРКИРОВКИ ИЗДЕЛИЙ ИЗ ПЛАСТМАССЫ, заключающийся в горячем тиснении поверхности изделия фольгой и последующей выдержке, отланаю щийся тем, что, с целью повышения качества маркировки, горячее тиснение осуществлю ют в две стадии, причем первую стадию проводят при давлении 0,01-0,05 кг/см и вы держке в течение 3-6 с, а вторую - при давлении 150-250 кг/см, при этом температура тисиеиия 120-150°С.

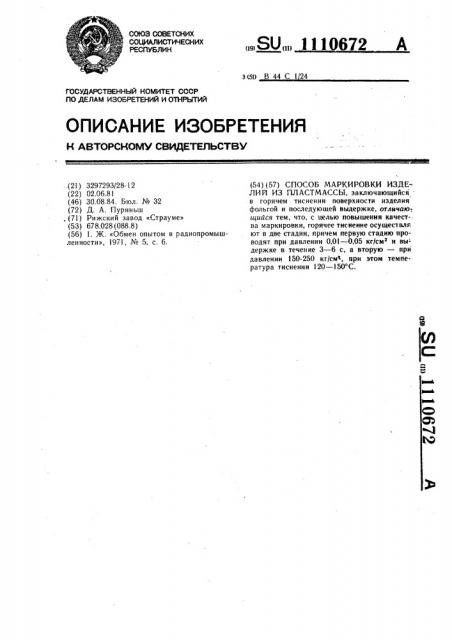

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

3(59 В 44 С 1 24

ГОСУДАРСТ8ЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPCMOMY СВИДЕТЕЛЬСТВУ. (21) 3297293/28-12 (22) 02.06.81 (46) 30.08.84. Бюл. № 32 (72) Д. А. Пуриньш . (71) Рижский завод «Страуме» (53) 678.028(088.8) (56) 1. Ж. «Обмен опытом в радиопромышленности», 1971, № 5, с. 6.

„„SU 1110672 А (54) (57) СПОСОБ МАРКИРОВКИ ИЗ,йЕЛИЙ ИЗ ПЛАСТМАССЫ, заключающийся в горячем тиснении поверхности изделия фольгой и последующей выдержке, отлычаю; щийся тем, что, с целью повышения качест-. ва маркировки, горячее тиснение осущест вля ют в две стадии, причем первую стадию проводят при давлении 0,01 — 0,05 кг/см и вы держке в течение 3 — б с, а вторую — при давлении 150-250 кг/см, при этом температура тиснения 120 — 150 С.

1110672

Составитель В. Булгаков

Техред И. Верес Корректор О. Билак

Тираж 390 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

\ 13035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Редактор Л. Повхан

Заказ 5933/l 5

Изобретение относится к спосооам декоративной отделки изделий, в частности к способу маркировки изделий из пластмассы.

Известен способ маркировки изделий из пластмассы, заключающийся в горячем тиснении поверхности изделия фольгой и последующей выдержке 11), Недостатком известного способа маркировки изделий из пластмассы является низкое качество маркировки из-за оксидации металлического слоя фольги.

Целью изобретения является повышение качества маркировки.

Поставленная цель достигается тем, что согласно способу маркировки изделий из пластмассы, заключающемуся в горячем тиснении поверхности изделия фольгой и последующей выдержке, горячее тиснение осуществляют в две стадии, причем первую стадию проводят при давлении 0,01 — 0,05 кг/см и выдержке в течение 3 — 6 с, а вторую — при давлении 150 — 250 кг/см, при этом температура тиснения 120 — 150 С.

Способ осуществляют следующим образом.

К готовому пластмассовому изделию подводят металлическую фольгу, нагретый до температуры 120 — 150 пуансон-маркер, прикладывают к нему давление 0.01 — 0,05 кг/см и выдерживают в течение 3 — б с. На этой стадии рельеф пуансона-маркера не углуб,ляется в поверхность пластмассового изделия, и так как поверхностный слой пластмас. сового, изделия имеет более плотную структуру, то выделение газов из пластмассы незначительно, а следовательно обеспечен доступ воздуха в зону тиснения, что способствует незначительному оксидированию металлического слоя фольги и ее неразрушению.

На второй стадии к пуансону-маркеру прикладывают давление !50 — 250 кг/см, по-. сле чего его сразу отводят от поверхности изделия.

Такое кратковременное углубление рельефа пуансона-маркера в момент максимального давления не вызывает оксидирования фольги, в результате чего на изделии получается высококачественный оттиск того нли

20 иного изображения. маркировку предлагаемым способом можно с большим качеством проводить на готовых изделиях различной формы, например цилиндрической или конической.

Изобретение позволит повысить качест во маркировки изделий из пластмассы.
