Устройство для испытания грунтов статической нагрузкой

Устройство для испытания грунтов статической нагрузкой

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ ИСПЫТАНИЯ ГРУНТОВ СТАТИЧЕСКОЙ НАГРУЗКОЙ, включающее штамп, трубчатую стойку с центрирующим элементом, домкрат, упорноеприспособление, анкеры и измерительные приборы, отличающееся тем, что, с целью снижения материалоемкости конструкции и трудоемкости монтажа, упорное присг собление выполнено в виде жестко соединенных балки.и полурам трубчатого сечения и снабжено попарно расположенными под углом к вертикали анкерными стержнями. (Л С 00 vj

СОЮЗ COBETCHHX

И

РЕСПУБЛИК

y!5g E 02 D 1/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР 1

Г1б ДЕЛАМ ИЗОБРЕТЕНИЙ И ОЧЙРЫТМЙ j

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 3.

ЙЯЯЯЯ.. Щ фюить

СР

1Р (21) 3580098/29-33 (22) 18.04.83 (46) 30.08.84. Бюл. Х 32 (72) Н.В.Корниенко и А.В.Пятков (71) Киевский ордена Трудового Красного Знамени инженерно-строительный институт (53) 624.131.381(088.8) (56) 1. Трофименков 10.Г. и др. Полевые методы исследований строительных свойств грунтов. N., Гтройиздат, 1981, с. 28.

2. Швец В.Б. и др. Определение строительных свойств грунтов. Киев, "Буд1вельник", 19810 с. 9-)0.

ÄSUÄÄ 1110870 A (54) (57) УСТРОЙСТВО ДЛЯ ИСПЫТАНИЯ

ГРУНТОВ СТАТИЧЕСКОЙ НАГРУЗКОЙ, включающее штамп, трубчатую стойку с центрирующим элементом, домкрат, упорное- приспособление, анкеры и измерительные приборы, о т л н ч а ющ е е с я тем, что, с целью снижения материапоемкости конструкции и .Ф4 трудоемкости монтажа, упорное приспф. собление выполнено в виде жестко соединенных балки.и полурам трубчатого сечения и снабжено попарно расположенными под углом к вертикали анкерными стержнями.

1,1ИО

Изобретение относится к строительству и может быть использовано для опредепения деформадионных свойств грунтов в основании зданий и сооружений.

Известна установка для испытания грунтов статической нагрузкой, включаюшая штамп, нагрузочное и упорное устройства и измерительные приборы (1).

Недостатками этой установки являются ее громоздкость, большой собственный вес и значительная трудоемкость монтажа.

Наиболее близкой к изобретению является установка для испытаний грунтов статической нагрузкой, включающая штамп, трубчатую стойку с центрирующим устройством, упорное приспособление в виде фермы, винтовые анкерные сваи и измерительные приборы (21, Данная установка также имеет большой собственный вес и высокую трудоемкость монтажа вследствие механизированного погружения винтовых анкерных свай.

Цель изобретения — снижение материапоемкости конструкции и трудоемкости монтажа.

Укаэанная цель достигается тем.

30 что в устройстве для испытания грунтов статической нагрузкой, включающемм штамп, трубчатую стойку с . центрирующим элементом, домкрат, упорное приспособление, анкеры и измерительные приборы, упорное приспособление выполнено в виде жестко соединенных балки и полурам трубчатого,сечения и снабжено попарно расположенными под углом к вертикали ан40 керными стержнями.

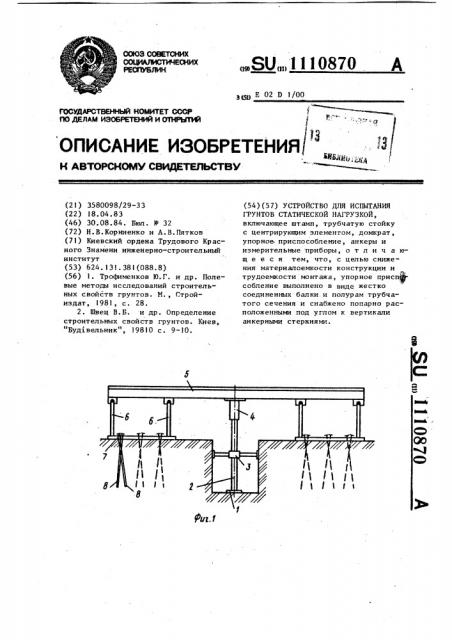

На фиг. I изображено устройство, вид спереди; на фиг. 2 — то же, вид сбоку.

Устройство состоит из штампа I, 45 на который опирается трубчатая стой.ка 2 с центрирующим устройством 3, домкрата 4, передающего реактивное давление на упорную площадку, трубчатой балки 5, жестко связанной с наклонными полурамами 6, которые

870 2 крепятся через направляющие отверстия 7 парными анкерными стержнями 8 на ме ст е испытания.

Монтаж устройства осуществляют. следующим образом.

На месте испытания грунтового основания, в шурфе устанавливают на подготовленную поверхность штамп I, сверху на который ставят по отвесу стойку 2 и фиксируют ее в таком положении при помощи центрирующего устройства 3. К облегченной упорной балке трубчатого сечения 5 болтовым соединением крепят легкие полурамл трубчатого сечения 6, жестко связанные между собой трубчатыми поперечными штангами при помощи болтового соединения, затем зставляют жесткое и легкое упорное приспособление по центру над штампом, после чего через направляющие отверстия 7 в горизонтальном элементе трубчатых полурам 6 производят забивку парных анкерных стержней 8 под углом к вертикали, затем устанавливают домкрат 4, крепят устройство для измерения деформаций и производят испытания грунтов статической нагрузкой в соответствии с ГОСТ-I2374-77.

Демонтаж установки производят в обратном порядке.

Статические испытания, проведен- . ные предлагаемой установкой, показали, что ее доставка к месту испытаний не требует дополнительного транспорта, а монтаж и установка— подъемных механизмов, время и трудозатраты при подготовке к испита- ° ниям снизились в 3 раза, а вес самой установки - в 4 раза по сравнению с известной. При этом нагрузка на упорное приспособление в виде жестко соединенных балки и полурам трубчатого сечения не превышает суммарного усилия, необходимого для выдергивания анкерных стержней, забитых в грунт под углом к вертикали, так как они работают не только на трение по боковой поверхности, но и на выпор грунта.
