Устройство для крепления фацет гелиостата

Устройство для крепления фацет гелиостата

Иллюстрации

Показать все

Реферат



1. УСТРОЙСТВО ДЛЯ КРЕПЛЕНИЯ ФАЦЕТ ГЕЛИОСТАТА, содержащее установленные на раме гелиостата швеллеры, каждый из которых снабжен шпилькой с закрепленной на ней опорной площадкой для двух соседних фацет и прижимом последних и включающим гайку крепежным узлом, надетым на шпильку, отличающееся тем, что, с целью ускорения процессов сборки и юстировки фацет гелиостата и повышения технологичности устройства, опорная площадка выполнена в виде скобы, верхняя разрезная полка которой имеет два отогнутых участка , обе полки выполнены с центральными отверстиями, причем отверстие нижней полки вьшолнено незамкнутым и своей кромкой входит в кольцевую канавку , выполненную на шпильке, крепежный узел выполнен заодно с гайкой в виде разрезной йкобы, один участок которой дополнительно отогнут для взаимодействия со швеллером, а другой участок имеет центральное отверстие, через которое пропущена шпилька.. (Л 2. Устройство по П.1, отличающееся тем, что отогнутые участки верхней полки скобы выполнены С-образной формы для прижима фацет.

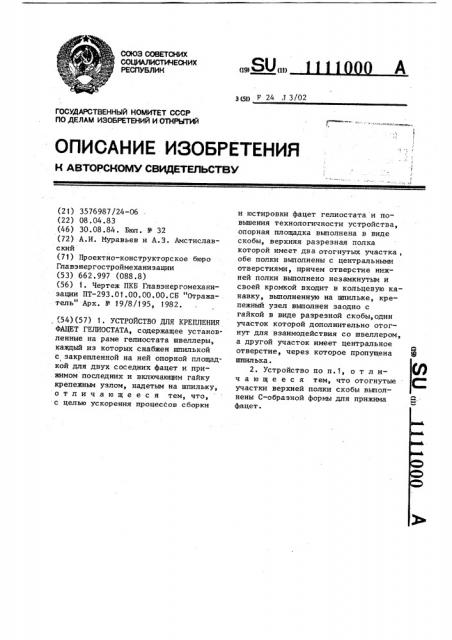

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (19) (11) am) Р 24 Л 3/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3576987/24-06 (22) 08.04.83 (46) 30..08.84. Бюл. ¹ 32 (72) А.И. Муравьев и А.З. Амстиславский (71) Проектно-конструкторское бюро

Главэнергостроймеханизации (53) 662.997 (088.8) (56) 1. Чертеж ПКБ Главэнергомеханизации ПТ-293.01.00.00.00.СБ "Отражатель" Арх. № 19/8/195, 1982., (54) (57) 1. УСТРОЙСТВО ДЛЯ КРЕПЛЕНИЯ

ФАЦЕТ ГЕЛИОСТАТА, содержащее установленные на раме гелиосгата швеллеры, каждый из которых снабжен шпилькой с закрепленной на ней опорной площадкой для двух соседних фацет и прижимом последних и включающим гайку крепежным узлом, надетым на шпильку, о т л и ч .а ю щ е е с я тем, что, с целью ускорения процессов сборки и юстировки фацет гелиостата и повышения технологичности устройства, опорная площадка выполнена в виде скобы, верхняя разрезная полка которой имеет два отогнутых участка, обе полки выполнены с центральными отверстиями, причем отверстие нижней полки выполнено незамкнутым и своей кромкой входит в кольцевую канавку, выполненную на шпильке, крепежный узел выполнен заодно с гайкой в виде разрезной скобы, один участок которой дополнительно отогнут для взаимодействия со швеллером, а другой участок имеет центральное отверстие, через которое пропущена шпилька.

2. Устройство по п. 1, о т л ич а ю щ е е с я тем, что отогнутые участки верхней полки скобы выполнены С-образной формы для прижима фацет.

1111000

Изобретение относится к гелиотехнике, в частности к устройствам для крепления фацет гелиостата.

Известно устройство для крепления фацет гелиостата, содержащее установленные на раме гелиостата швеллеры, каждый из которых снабжен шпилькой с закрепленной на ней опорной площадкой для двух соседних фацет и прижимом последних и включающим гайку крепежным узлом, надетым на шпильку П3.

Однако при таком выполнении устройства процесс сборки гелиостата относительно сложен и продолжителен, процесс юстировки затруднен невозможностью осуществления его с лицевой стороны фацет гелиостата, необходимостью расконтривания и законтривания крепежного узла, что приводит к относительной длительности юстировки.

Кроме того, устройство недостаточно технологично..

Целью изобретения является ускорение процесса сборки и юстировки фацет гелиостата и повышение технологичности устройства.

Поставленная цель достигается тем, что в устройстве для крепления фацет гечиостата, содержащем установленные на раме гелиостата швеллеры, каждый из которых снабжен шпилькой с закрепленной на ней опорной площадкой для двух соседних фацет и прижимом последних и включающим гайку крепежным узлом, надетым на шпильку, опорная площадка выполнена в вице скобы, верхняя разрезная полка которой имеет два отогнутых участка, обе полки выполнены с центральными отверстиями, причем отверстие нижней полки выполнено незамкнутым и своей кромкой входит в кольцевую канавку, выполненную на шпильке, крепежный узел выполнен заодно с гайкой в виде разрезной скобы, один участок которой дополнительно отогнут для взаимодействия со швеллером, а другой участок имеет центральное отверстие, через которое пропущена шпилька.

Кроме того, отогнутые участки верхней полки скобы могут быть выполнены С-образной формы для прижима фацет.

На фиг.1 показана конструкция устройства для крепления фацет гелио стата, частичный разрез; на фиг.2— то же, боковой вид; на фиг.З вЂ” вариант выполнения конструкции устройВ варианте выполнения устройства отогнутые участки 11 (фиг. 3 и 4) служат одновременно торцовыми упо55 рами и прижимами фацет 1.

Участок 18 (фиг.1 и 2) с централь. ным отверстием 19 скобы 16 слу»жт дополнительной направляющей для ппшльки 4.

50 ства для крепления фацет гелиостата, на фиг.4 — то же, боковой вид.

Устройство для крепления фацет 1 (фиг.1) гелиостата 2 содержит установленные на раме (не показана) гелиостата 2 швеллеры 3, каждый из которых снабжен шпилькой 4 с закрепленной на ней опорной площадкой 5 для двух соседних фацет 1 и прижимом 6 последних и включающим гайку

7 крепежным узлом 8, надетым на шпильку 4.

Опорная площадка 5 выполнена в виде скобы 9, верхняя разрезная полка 10 которой имеет два отогнутых участка 11 (фиг.2), обе полки

10 и 12 соответственно выполнены с центральными отверстиями 13 и 14 (фиг. 1), причем отверстие 13 нижней полки 12 выполнено незамкнутым и своей кромкой (не показана) входит в кольцевую канавку 15, выполненную на шпильке 4, крепежный узел 8 выполнен заодно с гайкой 7 в виде разрезной скобы 16, один участок

17 которой дополнительно отогнут для взаимодействия со швеллером 3, другой участок 18 имеет центральное отверстие 19, через которое пропущена шпилька 4 (фиг.2). Отогнутые участки 11 (фиг.3) верхней полки 10 скобы 9 выполнены С-образной формы для прижима фацет 1.

Кромка отверстия 13 (фиг.1) и кольцевая канавка 15 обеспечивают фиксацию опорной площадки 5 в виде скобы 9 на шпильке 4. Нижняя полка

12 скобы 9 (фиг,1 и 2) может иметь хвостовик 20, образованный дополнительным надрезом полки 12 и загибанием надрезанных полос параллельно полке 12. В хвостовике 20 выполнено незамкнутое отверстие, аналогичное отверстию 13, а на шпильке 4 — дополнительная канавка, которая может быть объединена с канавкой 15.

Отогнутые участки 11 служат торцовыми упорами фацет 1. Сверху фацеты

1 прижаты к полке 10 с помощью крышки 21 с винтами 22.

11000

3 11

Участок 17 крепежного узла 8 выполняет роль зажима и исключает проворачивание крепежного узла 8 в процессе юстировки. Может быть предусмотрен дополнительный упор 23 (фиг. 3 и 4), контактирующий со швеллером 3 и образованный дополнительным надрезом скобы 16, который также предохраняет крепежный узел 8 от .проворота. Скобы 9 и 16 могут быть изготовлены штамповкой из листового материала, а шпилька 4 — накаткой иэ прутка.

Устройство для крепления фацет f гелиостата 2 работает следующим образом.При сборке фацет 1 (фиг.1 и 2) гелиостата 2 в отверстиях швеллеров

3 монтируют шпильки 4, ввертывая их в гайки 7 крепежных узлов 8, предварительно надетых на швеллеры 3.

После этого устанавливают на шпильку 4 скобу 9 (опорная площадка 5), слегка отогнув ее нижнюю полку 12 и продевая через отверстие

14 .полки 10 верхний конец шпильки

4, а затем вводя в канавку 15 шпильки 4 нижнюю полку 12 и хвостовик 20, после чего опорная площадка 5 зафиксирована на шпильке 4.

По окончании монтажа опорных площадок 5 монтируют фацеты 1, для чего каждую фацету 1 устанавливают между отогнутыми участками 11, служащими упорами двух соседних опорных площадок 5, и прижимают к последним крышками 21 с винтами 22. В другом варианте выполнения устройства края каждой из фацет 1 (фиг.3 и 4) вдви" гают в зевы С-образных отогнутых участков f 1 двух соседних опорных площадок 5. Фацеты 1, взаимодействуя своими торцами с загибами

t0

С-образных отогнутых участков 11 фик °

У сируются в заданном положении ими и прижимаются к опорным площадкам 5.

После этого, осуществляя вращением шпилек 4 их осевое перемещение, можно вести юстировку фацет 1. Вра15 щение шпилек 4 может производиться как с лицевой, так и с тыльной стороны зеркала гелиостата 2.

Выполнение опорных площадок 5 в

2О виде скоб 9, фиксируемых на шпильках

4 кромками незамкнутых отверстий 13 в кольцевых канавках 15 и удерживающих фацеты 1 отогнутыми участками 11, в сочетании с выполнением 5 крепежных узлов 8 в виде скоб 16, заодно с гайками 7 обеспечивает легкую сборку фацет 1 ° автоматичЪскую выборку зазоров в соединении без дополнительных операций законтрироЗО вания, повышение технологичности и воэможность регулировки со стороны фацет 1, что в свою очередь ускоряет процесс юстировки, облегчает сборку и повышает технологичность з5 гелиостата.

1111000

1111000

1111000

1111000

Составитель П. Шендерович

Техред N. Тепер Корректор В. Гирняк

Редактор А. Гулько

Филиал ППП "Патент", г. Ужгород, ул. Проектная,4 Заказ 6289/31 Тираж 710 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5
