Реферат



1. СОЕДИНИТЕЛЬНЫЙ ЭЛЕМЕНТ ДЛЯ КОНТЕЙНЕРОВ С ФИТИНГАМИ ,содержащий корпус с центральным сквозным вертикальным отверстием, расположенный в отверстии корпуса с возможностью поворота запирающий стержень с фиксирующими ригелями на концах и прикреплеиньй к стержню в его средней части горизонтальный управляющий рычаг, расположенный в вырезе корпуса, отличающийся тем, что, с целью повьпиения его надежности , корпус и стержень с ригелями выполнены каждый монолитными, а вертикальное отверстие корпуса имеет п Перечное сечение большее, чем поперечное сечение по крайней мере одного ригеля, при этом корпус и ригель в месте сопряжения в поперечном сечении выполнены с выемкой и выступом в средней части, выполненными по окружности, и соответственно с треугольными, выступами и выемками по краям. 2. Элемент поп.1,отличаюсл щ и и с я тем, что наружная поверхность одного из ригелей выполнена дугообразной, другого - в виде треугольника , а рычаг подпружи1:ен.

СОЮЗ COBETCHHX

ССН ИР

РЕСПУБЛИК Щ) В 60 P 7/13

ГОСУДАРСТВЕКНЬЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНЯТИЙ

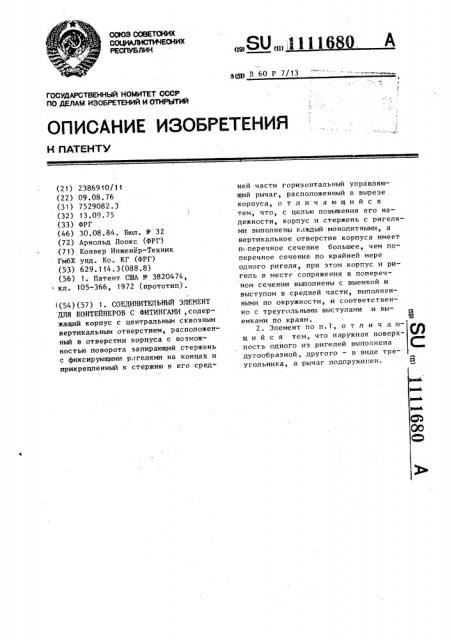

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

И ПАТЕНТУ (21) 2386910/11 (22) 09.08.76 (31) 7529082.3 (32) 13.0?.75 (33) ФРГ (46) 30.08.84. Бюл. ¹ 32 (72) Арнольд Лоокс (ФРГ) (71) Конвер Инженер-Техник

ГмбХ унд. Ко. КГ (ФРГ) (53) 629.114.3(088.8) (56) 1. Патент США № 3820474, кл. 105-366, 1972 (прототип) °

<(54)(57) 1. СОЕДИНИТЕПЬНЫЙ ЭЛЕИЕНТ ДЛЯ КОНТЕЙНЕРОВ С ФИТИНГАМИ,содержащий корпус с центральным сквозным вертикальным отверстием, расположенный в отверстии корпуса с возмож-. ностью поворота запирающий стержень с фиксирукицими р;»гелями на концах и прикрепленный к стержню в его сред„„SU„„41116 А ней части горизонтальный управляющий рычаг, расположенный в вырезе корпуса, отличающийся тем, что, с целью повышения его надежности, корпус и стержень с ригелями выполнены каждый монолитными, а вертикальное отверстие корпуса имеет поперечное сечение большее, чем поперечное сечение по крайней мере одного ригеля, при этом корпус и ригель в месте сопряжения в поперечном сечении выполнены с выемкой и выступом в средней части, выполненными по окружности, и соответственно с треугольными, выступами и выемками по краям.

2. Элемент по п.I, о т л и ч а юшийся тем, что наружная поверхность одного из ригелей выполнена дугообразной, другого — в виде треугольника, а рычаг подпружипен.

1!116

Изобретение относится к транспортному машиностроению, в частности к приспособлениям для крепления контейнеров с фитингами, Известен соединительный элемент для контейнеров с фитингами, содержащий корпус с центральным сквозным вертикальным отверстием, расположенный в отверстии корпуса с возможностью поворота запирающий стержень 10 с фиксирующими ригелями на концах и прикрепленный к стержню в его средней части горизонтальный управляющий рычаг, расположенный в вырезе корпуса (!3 . l5

Однако соединительный элемент недостаточно надежен в эксплуатации, так как части корпуса и стержни с ригелями соединены сваркой.

Цель изобретения — повышение на- 20 дежности работы соединительного элемента.

Поставленная цель достигается тем, что в соединительном элементе для контейнеров с фитингами, содержащем корпус с центральным сквозным вертикальным отверстием, расположенный в отверстии корпуса с возможностью поворота запирающий стержень с фиксирующими ригелями на концах и прикрепленный к стержню в его средней части горизонтальный управляющий рычаг, расположенный в вырезе корпуса, корпус и стержень с ригелями выполнены каждый монолитными, а вертикальное отверстие корпуса имеет поперечное сечение большее, чем поперечное сечение по крайней мере одного ригеля, при этом корпус и ригель в месте сопряжения в поперечном сечении выполнены с выемкой и выступом в сред.40 ней части, выполненными по окружности, и соответственно с треугольными выступами и выемками по краям.

Кроме того, наружная поверхность

45 одного из ригелей выполнена дугообразной, другого — в виде треугольника, а рычаг подпружинен.

На фиг. 1 изображен соединитель,ный элемент для контейнеров. с фитингами, продольный разрез; на фиг. 2 — 50 то же, вид сверху; на фиг. 3 — то же, поперечный разрез; на фиг. 4 ригель; на фиг. 5 - соединительный элемент для контейнеров с фитингами

80 1 (для крепления контейнеров на палубе судна), продольный разрез.

Соединительный элемент для контейнеров 1 с фитингами содержит корпус 2, состоящий из трех частей, средняя из которых 3 выступает эа габариты крайних и выполнена с вырезом 4, и расположенный в отверстии

5 корпуса крепежный элемент, включающий вертикальный стержень 6 с рукояткой 7 в средней части, подпружиненной пружиной 8 и с ригелями 9 по концам, при этом один из ригелей выполнен с дугообразной наружной поверхностью 10, а другой — с треугольной 11.

Каждый ригель выполнен с выемками

12 по краям и выступом 13 в средней части, выполненным по окружности, а отверстие в корпусе выполнено с выступами 14 по краям и выемкой 15 в средней части, выполненной по окружности, Отверстие 5 в корпусе и ригель конгруэнтны.

Для прикрепления контейнера 1 к палубе 16 судна приспособение снабжено держателем 17, расположенным в отверстии 5, а в отверстии 18 держателя 17 расположен ригель 9. При ,этом держатель 17 выполнен с направляющими 19 в своей нижней части.

Соединительный элемент работает следующим образом.

В фитинги установленных друг на друга контейнеров 1 вводится данный соединительный элемент таким образом, что средняя часть корпуса располагается между фитингами. Затем рукояткой 7 ригели поворачиваются в положение, при котором они не могут самопроизвольно выйти иэ фитингов.

При закреплении контейнеров на палубе судна используется вариант данного соединительного элемента по фиг. 5.

Иежду контейнером и палубой судна размещается контропора 20 с вырезом. Направляющие 19 держателя 17 располагаются в вырезе контропоры 20, а рукоятка - a области открытой стороны контропоры.

Данный соединительный элемент надежен в эксплуатации.

1111680

1111680

1РЕ/2 Х

Составитель Н. Куликова

Редактор N. Недолуженко Техред Л,Коцюбняк Корректор М. Шароши

Заказ 6332/45 Тираж 656

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Иосква, Ж-35, Раушская наб., д. 4/5

Подписное

Филиал НПП "Патент", г. Ужгород, ул. Проектная, 4
