1. ЗАГРУЗЧИК СУХИХ КОРМОВ, содержащий установленный на мобильном УуЛ УуЛ(, « средстве бункер с горизонтально размещенным в нижней его части выгрузным шнеком, отличающийся тем, что, с целью снижения энергоемкости процесса выгрузки корма путем уменьшения относительного перемещения и сдвига слоев корма витками шнека, а также упрощения конструкции загрузчика , он снабжен кольцевыми экранами, жестко закрепленными на выгрузном шнеке с возможностью перекрывания половины его длины и расположенными один от другого и от передней стенки бункера на расстоянии, равном шагу витка шнека, причем экраны имеют продольные щели, выполненные с двух диаметрально противоположных сторон ел экрана. 2. Загрузчик поп.1, отличас ющийся тем, что ширина щели экрг на составляет третью часть диаметра шнека. Z.

СОЮЗ СОВЕТСКИХ соцИАлистических

РЕСПУВЛИК

А 01 К 5/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Р

° а

° °

ГОсудАРстВенный кОмитет сссР .По делАм изоБРетений и oTHpblTMA (21) 3507980/30-15 (22) 02.11.82 (46) 07.09.84. Вюл. Ф 33 (72) Н.Г.Шамов, С.И.Затучный, И.С.Осташевский, П.В.Гончаренко и Й.И.Совьяк (71) Головное специализированное конструкторское бюро по машинам для свиноводческих ферм и Всероссийский научно-исследовательский и проектнотехнологический институт механизации животноводства (53) 631.363(088.8) (Se) 1. Авторское свидетельство СССР

У 186803, кл. А 01 К 5/00, 196б.

2. Загрузчик сухих кормов ЗСК10,0. Техническое описание и инструкция по эксплуатации и/о "Уманьферммаш", 1981 ° (54)(57) 1. ЗАГРУЗЧИК СУХИХ КОРМОВ, содержащий установленный на мобильном

-SU» 1111709 А средстве бункер с горизонтально размещенным в нижней его части выгрузным шнеком, отличающийся тем, что, с целью снижения энергоемкости процесса выгрузки корма путем уменьшения относительного перемещения и сдвига слоев корма витками шнека, а также упрощения конструкции загрузчика, он снабжен кольцевыми экранами, жестко закрепленными на выгрузном шнеке с возможностью перекрывания половины его длины и расположенными один от другого и от передней стенки бункера на расстоянии, равном шагу витка шнека, причем экраны имеют продольные щели, выполненные с двух диаметрально противоположных сторон

i экрана.

2. Загрузчик по п.1, о т л и ч а— ю шийся тем, что ширина щели экрана составляет третью часть диаметра шнека.

Изобретение относится K p!1:».Oком.." хозяйству В чястности к трянспо1 т" ным средствям с IЯKÇHI: — iecKoÐ ряя! кой, и может бьггь использовя.ео для доставки и выгрузКН сухих ксрмов:-1Я животногодческих фермах., Оно 11ожет быть применено также В выгрузках. устройствах стационарных бункеров,, Известен загрузчик сухих коряо=-:, содержащий размещенный ня шасси авто-,i1 мобиля бункер в нижней =у>кенпo- -. вЂ,с-. ти которого в Открытом:к лобе peñ †.Оложен горизонтальный Выгрузной шнек (13 .

Недостатком данного тзхническс=-:=. 15 реп1ения является повышенна"; знер-оемкость процесса Выгрузки, так кяк горизонтальный Выгрузной шнек распо— ложен па всей длине бунк-ера и находится под воздействием массы ..-.о= -.",, значительная часть кот-..р-ого транспортируется по всей длине б>нкера., а вследствие TpRcKH IIpH транспортирозке происходит уплотнение нижн.;-х слоев материала, вызывяuöee через:::е,;:-= >1 ные перегрузки в начала процесса Выгрузки.

Наиболее близким техническим режением является загрузчик cyx ..ix кормов, содержащий установленный на мобильном средстве бункер с горизон .- Яльно размещенным в нижней ei o части Выгрузным шнеком 21 .

Недостатком известного техни -1еского решения является высокая энер,".осм1- > кость процесса выгрузки вследствие перемещения и сдвига слоев корма вит-ками шнека, а также сложность конструкции загрузчика.

Цель изобретения — сни>кенис энер- 11> гоемкости процесса выгрузки корма пу-: тем уменьшения относительного пере-. мещения и сдвига слоев корма витками шнека, а также упрощение конструкции загрузчика.

Указанная цель достигается тем,, что загрузчик снабжен кольцевыми эк= ранами., жестко закрепленными на Вь-грузном шнеке с возможностью г1ерек,.:,вания половины его длины и располо-" женными один от другого H От перед— ней стенки бункера на расстоянии,, равном шагу витка шнека, причем эк. раны имеют продольные щели, Выполи.-. нные с двух диаметрально противоположных сторон экрана.

Кроме того, ширина щели экрана составляет третью часть диаметра шне ка.

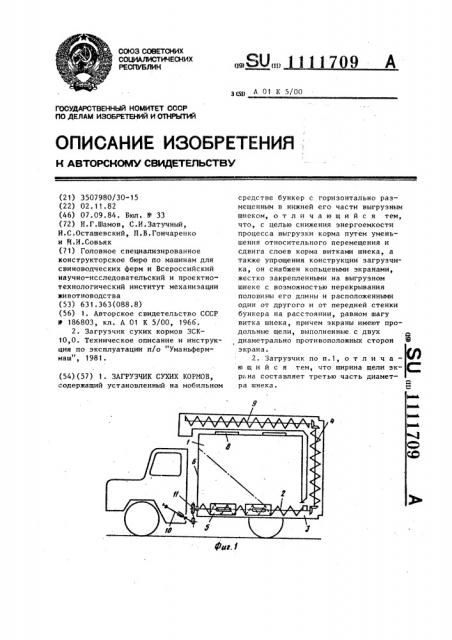

На фиг. 1 изображен загрузчик сухих кормов, общий вид, ня фиг,2 — -о же> участок горизонтального выгрузного шнека с экраном; на фиг.3 — то же, нижний участок бункера, поперечный разрез.

Загрузчик сухих кормов включает бункер 1, имеющий трапецеидальную (d0PM, В нижней суженной рогo расположен горизонтальный выГрузной шнек 2., сооб>11жющийся через

Выгрузно= oKEEG 3 с Вертикальным шнеком 4. Загрузчик снабжeEI кольцевыми экраня11и .>, ;- естко = ак епленными ня

Выгр-узном шнеке 2 с возможностью пеРЕКРЫБЯНИН ПОЛОВИНЫ ЕГО ДЛИНЫ H РЯС положенными один от другого и о- пеВед1 ей стенки бункера 1 на расстоянии, равном шагу витка я1нека 1., npu".>Kра.:-1bI 5

7, зыпол-IeEIEIbfe с двух диаметрально противоположных сторон экрана 5 а ширина пели 7 экрана 5 составляет третью часть диаметра шнека.2.

Подачу корма в бункер 1 производят через загрузочные люки 8, а выгрузку — при помощи поворотного шнека 9.

Привод шнека Осуществляется от дзигателя мобильного среДстВЯ посреДстБОм карданной 10 и цепной 1 1 переда

3;-:.грузчик сухих кормов работает следующим Образом.

За>-рузку бункера 1 кор;.ями произВодят через люки 8. При Вы1 рузке кормов устанавливают поворотньгй шнек

9 над загружаемой емкостью и включают привод шнека. Вначале выгружается часть кормов, прилегающая к выгру3ному окну 3. При этом вблизи него образуется Воронка, в которую скатыВается корм, находяшийся Выше линии естественного откоса. Одновременно к выгру=:íoêó окну 3 подается также часть корма, находящаяся над экранами 5.- Однако в связи с тем, что бун, .:"р В поперечном сечении имеет трапе:-.:,еидальную форму с суженной нижней -1асть>с,, примерно 757 корма перемещаетс". к,Выгрузному окну под ВоздейстВие1:1 сил 1равитяции °

Кольцевь1е экраны 5 в процессе пеэемещения корма к выгруэно <у Окну 3 уменьшают относительное перемещение и сдвиг слоев корма Витками шнека, уменьшал тем самым затраты энергии иа- Выгрузку корма. Продольные шелH кольцевых экранов 5, а также участки шнека 2 между экрянами 5> пОЗВОТ(яют

1) 709

Составитель Н.Лазарева

Редактор И.Дербак Техред Л .Коцюбняк Ко ектор В.Синицкая рр

Заказ 6361/1 Тираж 721 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д.4

Филиал ППП "Патент", r.Óæãîðoä, ул.Проектная, 4 з ll ниткам шнека захватывать корм, нахо= дящийся над экранами и транспортировать его к выгрузному окну 3.

Конструкция загрузчика, выгрузной шнек которого снабжен кольцевыми экранами, проще конструкций серийных загрузчиков и позволяет эффективно использовать силы гравитации,.снизить нагрузку на горизонтальный выгрузной

1 шнек.

Кроме того, существенно снижается

5 трудоемкость изготовления загрузчика и исключаются затраты ручного труда при его эксплуатации;
