ЦИКЛОН, содержащий цилнндроконический корпус, входной и разгрузочный патрубки, выхлопную трубу с зонтом , выполпаяным в виде полой конической крышки, установленной больщим основанием вниз на расстоянии от верхней кромки выхлопной трубы, отличающийся тем, что, с целью повыщения эффективности пылеулавливания , он снабжен трубопроводом , установленным между зонтом и разгрузочным отверстием. i (Л 00 Is9
СООЗ СОВЕТСНИХ соцИАлистичесних
РЕСПУБЛИН
Зг511 В 04 с 11до
ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР
IlO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3421690/23-26 (22) 26.02.82 (46) 07.09.84. Бюл. № 33 (72) О. И. Жолондковский (53) 621.928.37 (088.8) (56) 1. Ужов В. Н., Вальдберг A. 10.
Подготовка промышленных газов к очистке. М., «Химия», 1975, с. 104.
2. Справочник по пыле-и золоулавливанию. Под обш.ред. А. А. Русанова. М., «Энергия», 1975, с. 60, рис. 2 — 7.
„„SU„„1111826 (54) (57) ЦИКЛОН, содержаший цилиндроконпческий корпус, входной и разгрузочный патрубки, выхлопную трубу с зонтом, BbIHQJlllGkøûì в виде полой конической крышки, установленной большим основанием вниз на расстоянии от верхней кромки выхлопной трубы, отличающийся тем, что, с целью повышения эффективности пылеулавливания, он снабжен трубопроводом, установленным между зонтом и разгру. зочным отверстием.
11! 1826
Изобретение относится к устройствам для центробежной очистки газов от пыли и может быть использовано в циклонах систем вентиляции и кондиционирования воздуха.
Известен цилиндрокони ческий циклон с зонтом, который используется для дополнительного осаждения пыли !1.
Зонт имеет полую коническую вставку, крышку и бункернылесборник.
Однако вследствие интенсивного перемешивания выходного .потока и отсутствия отсоса пыли отсепарированные частицы вновь захватываются и уносятся с очищенным газом, что снижает общую эффективность пылеулавливяния, Известен также зонт циклона, выполне3шый в виде полой конической крышки, установленной большим основанием вниз на выхлопной трубе на расстоянии от ее верхней кромки !2).
Известный зонт имеет низкую эффективность, так как скопившаяся в вершине ко-!!yea ныль не отводится из зоны сепарацил3.
Целью изобретения является повышение эффективности пылеулавливяния.
Цель достигается тем, ITQ циклон, содержащий цилиндроконический корпус, вход33ой и разгрузоч33ый патрубки, выхлопну3о трубу с зонтом, выполнен33ым 33 виде полой конической крышки, установленной большим основанием вниз на расстоянии от верхней кромки выхлопной трубы снабжен трубопроводом, установленным между зон том и разгрузочным патрубком.

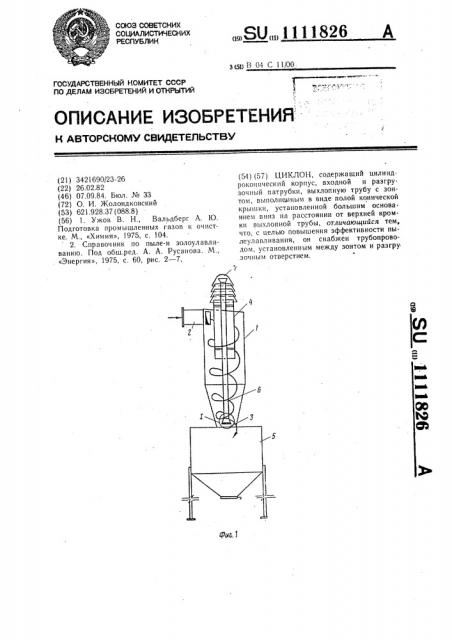

На фиг. 1 представлен предлагаемый циклон, продольный разрез; на фиг. 2 узел на фиг. 1; на фиг. 3 — разрез Л вЂ” А на фиг. 2.
Циклон содержит цилиндроконический корпус 1, входной 2 и разгрузочный 3 и"„трубкн, выхлогшую трубу 4, бункер 5, трубопровод 6.
Трубопровод б установлен между зонтом 7 и разгрузочным патрубком 3. Нижний конец трубопровода может:, быть снабжен раструбом 8 с лопастями 9.
Циклон работает следующим образом.
Поток запыленного воздуха, входягций тангенциально по патрубку 2, закручивается, что приводит к возникновению в центре циклона (на вертикальной оси) зоны пониженного давления. Раструб 8 трубопровода 6 расположен на участке, где снижение давления особенно заметно, так как скорость пылевоздушного потока там имеет максимальное значение. В этой части цик5 !
О !
5 и
30 5
40 лон; происходит отделение пылевых частиц от воздуха. Крупные фракции направляют. ся в бункер 5, как показано HB чертеже стрелкой, а мелкие уносятся воздушным потоком в трубу 4. Выходя из трубы 4, запыленный поток направляется под зонг 7 и вследств ие уда ра струи создает под зонтом зону повышенного давления. Пылевой концептрат из эоны повышенного давления по трубопроводу 6 направляется в зону пони>кенного давления, где пыль через раструб 8 направляется на внутренние стенки циклона н далее в бункер 5.
При определении эффективности предложенного устройства было установлено, что в конусной части циклона набл3одается разрежение, возникаю3цее в це3ггре врацга3ощегося 3илока. я на выбросе из циклона, под еlo зонтом --- да33.3с33ие. Из зоны давле!IIIR в зону разрежения по трубопроводу, ряспоаожеино 1 ó !3 центре циклона, дви>кется пылевой поток. Г! ыль из этого трубопровода ffo инерции пролетает в бункер, где и осаждается.
Производительность циклона !20 м /«; скорость потока во входном пятрубке 19 м/с; давление HB входе внутри патрубка 80 кг/л3 я на ь«3ходе из циклона 12 кг/и, разрежение F3 3гижней части циклона, в центре вращающегося потока 5 кг/м ; скорость пылевоздуш ного потока в трубопроводе
7 M/с; няправлеиие flотокя в трубопроводе— сверху вниз; зяпылеш:.ость воздуха во входном патрубке 960 мг/мз; а на выходе из циклона 47 мг/м, коэффициент очистки
95%; вид пыли — измельченная луковая шелуva.
На этой же модели, при всех равных параметрах, но без трубопровода, подающего пылевоздушнук> смесь в ниж333о3о часть конуса, запыленность ня выходе из циклона составила 120 мг/л3, я коэффициент очист к и 8 7 „ >%.
Б настоящее время большинство циклоIIof3, используемых для очистки воздуха, выбрасываемого наружу, снабжены зонтами, предняз33ачаемыми для предотвращения попадания атмосферных осадков внутрь корпусов циклонов. Б сухую погоду этв зонты не нужны, так как они лишь создаю3 дополнительное гидравлическое сопротив ление. Предлагаемый зонт не только пре дотвращает попадание атмосферных осад ков в корпус циклона, но и является вто рой ступенью очистки циклона, предотвра щая выброс пыли в атмосферу.
