Пресс-форма для изготовления резиновых уплотнительных манжет

Пресс-форма для изготовления резиновых уплотнительных манжет

Иллюстрации

Показать все

Реферат



ПРЕСС-ФОРМА ДЛЯ ИЗГОТОВЛЕНИЯ РЕЗИНОВЫХ УПЛОТНИТЕЛЬНЫХ МАНЖЕТ, содержащая верхнюю плиту с пуансоном, среднюю плиту с матрицей и нижнюю плиту с оформляющим торцовую полость манжеты элементом, образованным концентрично расположенными трубчатыми вкладышами, внутренний из которых имеет, конический участок для взаимодействия с пуансоном, отличающаяся тем, что, с целью повышения производительности прессформы , наружный трубчатый вкладыш установлен с возможностью аксиального перемещения относительно нижней плиты, а внутренний связан с нижней плитой посредством штифта, для прохода концов которого в наружном трубчатом вкладыше выполнены продольные прорези. (Л 00

СОЮЗ СОВЕТСКИХ

СОЦ)4АЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1111871 A

am В 29 Н 500; В 29 С? 00

ГОСУДАРСТ8ЕКНЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТ(Ф

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3596786/23-05 (22) 30.05.83 (46) О?.09.84. Бюл. № 33 (72) А. А. Ащеулов, Г. Х. Калимуллин и В. А. Карачев (53) 678.057(088.8) (56) 1, Авторское свидетельство СССР № 420471, кл. В 29 С 7/00, 1972.

2. Авторское свидетельство СССР № 897560, кл. В 29 Н 5/00; В 29 Н 3/10, 1980 (прототип). (54) (57) ПРЕСС-ФОРМА ДЛЯ ИЗГОТОВЛЕНИЯ РЕЗИНОВЫХ УПЛОТНИТЕЛЬНЫХ МАНЖЕТ, содержащая верхнюю плиту с пуансоном, среднюю плиту с матрицей и нижнюю плиту с оформляющим торцовую полость манжеты элементом, образованным концентрично расположенными трубчатыми вкладышами, внугренний из которых имеет. конический участок для взаимодействия с пуансоном, отличающаяся тем, что, с целью повышения производительности прессформы, наружный трубчатый вкладыш уста ° новлен с возможностью аксиального перемещения относительно нижней плиты, а внутренний связан с нижней плитой посредством штифта, для прохода концов которого в наружном трубчатом вкладыше выполнены продольные прорези.! 11187!

Составитель В. Батурова

Техред И. Верес Корректор И. Эрдейи

Тираж 63Ч Подписное

ВИИИПИ Государственного комитета СССР по делам изобретений и открытий!! 3035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент>, г. Ужгород. ул. Проектная, 4

4 едактор Н. Лазаренко

Заказ 6042/и

Изоб!>етение относится f(изготовлению резиновых технических изделий и предна3fI3÷pío для фо!>мования и ву/лканизации резиновых уплотнительных манжет с ffpматурой.

Известна пресс-форма для изготовления резиновых уплотнительных манжет, содержащая верхнюю подвижную плиту с пуансонами, нижшою плиту с матрицами и установленные концептрично в матрицах выталкивателн, снабженные приводом для перемещения относительно матриц (!).

Эта пресс-форма имеет ограниченную область применения, так как не позволяез изготавливать манжеты с арматурой.

Наиболее близкой к изобретению по техшшеской сущности и достигаемому результату является известная пресс-форма для изготовления резиновых уплотнительных манжет, содержащая верхшою плиту с пуансоном, среднюю плиту с матрицей и нижнюю плиту с оформляющим торповую полость манжеты элементом, образованным концентрично располо>кенными трубчатыми вкладышами, внутренний из которых имеет конический участок для взаимодействия с пуансоном (2} .

Однако для выгрузки готовых манжет из этой пресс-формы необходимо выдвигать последнюю из пресса и разбирать, снимая верхнюю плиту с пуансоном и среднюю плиту с матрицей, что снижает производительность пресс-формы. 1елью изобретения является повышение производительности пресс-формы.

Для дости>кения поставленной цели в пресс-форме для изготовления резиновь3х уплотнительных манжет, содержащей верхнюю плиту с пуансоном, срединою плиту с матрицей н ни>кшою плиту с оформляющим торцовую полость манжеты элементом, образованным концентрично расположенными трубчатыми вкладышами, внутренний из которых имеет конический участок для взаимодействия с пуансоном, наружный трубчатый вкладыш установлен с возможностью аксиального перемещения относительно нижней плиты, а внутренний связан с нижней плитой пс>средством штифта, для прохода концов которого в наружном трубчатом вкладыше выполнены продольные прорези.

S ! и

Такое конструктивное выполнение пресс. формы обеспечивает возможность выгрузки манжет без разборки пресс-формы на специальном перезарядчике, что способствует вовы пению производительности.

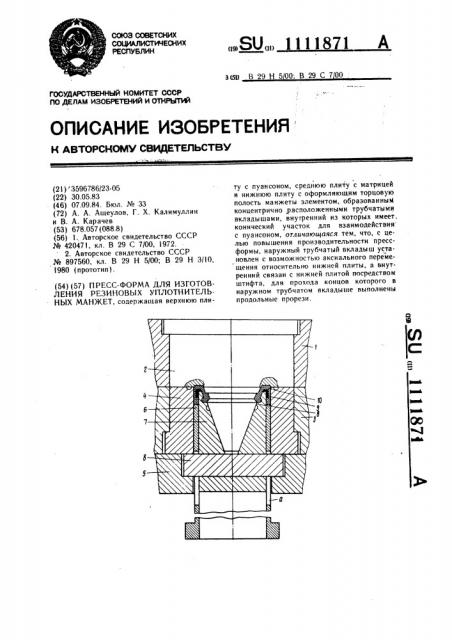

На чертеже изображена описываемая пресс-форма.

Пресс-форма для изготовления резиновых уплотнительных манжет содержит верхн3о3о плиту 1 с пуансоном 2, среднюк3 плиту 3 с матрицей 4 и нижнюю плиту 5 с оформляющим торцовую полость манжеты элементом. Последний образован концентрично расположенными трубчатыми вкладышами 6 и 7, наружный 6 из которых установлен с возможностью аксиального перемещения относительно плиты 5, а внутренний 7 связан с плитой 5 посредством штифта 8. Лля прохода концов штифта в наружном трубчатом вкладыше 6 выполнены продольные прорези а. Внутренний трубчатый вкладыш 7 имеет конический участок а для взаимодействия с пуансоном 2. Описываемая пресс-форма может быть и многоместной.

Пресс. форма работает следуюгцим образом.

На выступы элемента, оформляющего торцовую полость манжеты, устанавливается металлическая арматура 9, а на арматуру укладывается заготовка сырой резины. 3атем опускается верхняя плита с пуансоном 2. При этом осуществляется формование резинометаллической манжеты 10. Качество формования обеспечивается гарантированным зазором между пуансоном 2 и элементом, оформляющим торцовую полость манжеты, за счет взаимодействия пуансона 2 и вкладыша 7 по коническому участку в .

После вулканизации манжеты пресс-форма раскрывается. Приводится в движение трубчатый вкладыш 6. При этом производится надежное выталкивание манжеты 10 из пресс-формы. После отхода трубчатого вкладыша 6 вниз пресс-форма вновь готова к работе.

Описываемая пресс-форма имеет высоку3о производительность, не требует применения специальных перезарядчиков и сии>кает тепловые потери прн перезарядке, поскольку не требует выдвижения из пресса на специально организованную полицию перезарядки.
