Класс 5b, 12

81е, 88

М 11119О

СССР

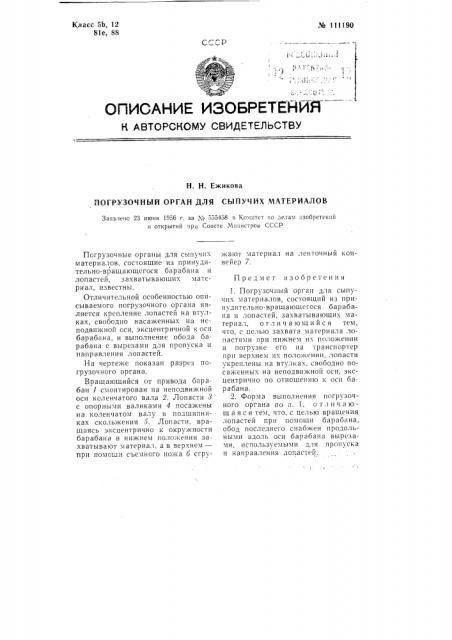

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H. АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

H. Н. Ежикова

ЛОГРУЗОЧНЫЙ ОРГАН ДЛЯ СЫПУЧИХ МАТЕРИАЛОВ

Заявлено 23 июня 1956 г. за Ло 555458 в Когннтет ио делам изобретений и открытий ири Совете Министров СССР

Предмет изобретения

Погрузочные органы для сыпучих материалов, состоящие из принудительно-вращающегося барабана и лопастей, захватывающих материал, известны.

Отличительной особенностью описываемого погрузочного органа является крепление лопастей на втулках, свободно насаженных на неподвижной оси, эксцентричной к оси барабана, и выполнение обода барабана с вырезами для пропуска и направления лопастей.

На чертеже показан разрез погрузочного органа.

Вращающийся от привода барабан 1 смонтирован на неподвижной оси коленчатого вала 2. Лопасти 3 с опорными валиками 4 посажены на коленчатом валу в подшипниках скольжения 5. Лопасти. вращаясь эксцентрично к окружности барабана в нижнем положении захватывают материал, а в верхнем— при помоши съемного ножа 6 сгружают материал HB ленточный конвейер 7.

1. Погрузочный орган для сыпучих материалов, состоящий из принудительно-вращающегося барабана и лопастей, захватывающих материал, отличающийся тем, что, с целью захвата материала лопастями при нижнем их положении и погрузке его на транспортер при верхнем их положении, лопасти укреплены на втулках, свободно посаженных на неподвижной ос», эксцентрично по отношению к оси оарабана.

2. Форма выполнения погрузочного органа по и. 1, о тл ич ающ а я с я тем, что, с целью вращения лопастей при помощи барабана, обод последнего снабжен продольными вдоль оси барабана вырезами, используемыми для пропуска и направления лоп.астей. № 11Il9O

/

/
