Вибрационный питатель двухмассовой системы

Вибрационный питатель двухмассовой системы

Иллюстрации

Показать все

Реферат



1. ВИБРАЦИОННЫЙ ПИТА .ТЕЛЬ ДВУХЛААССОВОЙ СИСТЕМЫ, включающий две разделенные зазором части одинаковой массы с лотками, установленные на основании при помощи наклонных подвесок, и вибровозбудители, отличающийся тем, П что, с целью повышения производительности и стабильности работы питателя путем поддержания постоянного равенства масс колеблющихся частей, последние выполнены в виде симметрично расположенных относительно вертикальной оси бункеров, соединенных при помощи упругих элеме-нтов , при этом подвески одного бункера име ют противоположный угол наклона отно-, сительно подвесок другого бункера, причем лотки установлены на смежных стенках бункеров с наклоном вниз навстречу один другому , а в смежных стенках бункеров выполнены окна для перехода изделий из одного бункера в другой, при этом вибровозбудите 1и выполнены маятниковыми. 2. Питатель по п. К отличающийся тем, что бункеры имеют наклонные днип1а. установленные параллельно наклонным лоткам . СО О1 .01 Фс/г. /

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК зад В 65 G 2708

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (2! ) 3605903/27-03 (22) 17.06.83 (46) 07.09.84. Бюл. № 33 (72) П. Д..денисов, Н. Ф. Брайлян, В. М.. Кунин и Л. К. 10рова (71) Львовский лесотехнический институт (53) 621.867.157 (088.8) (56) I. Повидайло В. A., Расчет и конструирование вибрационных питателей, М., Машгиз, 1962, с. 63 — 66.

2. Авторское свидетельство № 142132, кл. В 23 Q 7/00, 1960 (прототип). (54) (57) l. ВИБРА1ЯИОННЪ|й ПИТА.ТЕЛЬ ДВУХМАССОВОЛ СИСТЕМЫ, включающий две разделенные зазором части одинаков< и массы с лотками, установленные на основании при помощи наклонных подвесок, и вибровозбудители, отличающийся тем, „„SU„„1111955 А что, с цепью повышения производительности и стабильности работы питателя путем поддержания постоянного равенства масс колеблющихся частей, последние выполнены в виде симметрично расположенных относительно вертикальной оси бункеров, соединенных при помощи упругих элементов, при этом подвески одного бункера имеют противоположный угол наклоня относителыю подвесок другого бункера, причем лотки устаhовлены íа сMåæíûх стеHêàх бункеров с наклоном вниз навстречу один другому, а в смежных стенках бункеров выполнены окна для перехода изделий из одного бункера в другой, при этом внбровозбудите IH выполнены маятниковыми.

2. Питатель по и. 1, отличающийся тем, что бункеры имеют на клони ые дни щя, ус.е тановленные параллельно наклонным лоткам.

I I 11955

Изобретение Относится к нибрационной технике, а именно к вибрапионным пита телям двухчяссонс)й системы, и может бьггь

ИС ПОЛЬЗОНЯ HO ТЛЯ Я !)ТС)М ЯТИЧРС К!) Й НЫЛЯ Ч и деталей ня рабочую пози ци к).

Известен нибрапионный питатель, вкл)о чающии чашу со спиральным лотком, вибровозбудитель и реактивную массу, связанную с чашей наклонными подвесками (! .

Недостатками данного питателя янляютея сложность в изготовлении и ненадежность в работе.

Наиболее близким к изобретению техническим решением является вибряционный питатель двухмассовой системы, нключяю-! ции две разделенные зазором части одинаковой массы с лотками, установленные на основании при помощи наклонных полнесок, и йибровозбудители !2).

Недостатками известного вибрационного питателя являются недостаточно высокая производительность, сложность настройки его режима работы, а также сложность технологии изготовления.

Цель изобретения — повышение произ .водительности и стабильности работы пи татсля путем поддержания постоянного равенства масс колеблющихся частей, Указанная цель достигается тем, что в .вибрационном питателе днухмассовой сис темы, включаюгцем две разделенные зазором части одинаковой массы с лотками, ус. тановленные на основании при помощи наклонных подвесок, и вибронозбудители, обн части колеблющихся масс выполнены н ниде симметрично расположенных относительно вертикальной оси бункеров, соединенных прн помощи упругих элементов, при этом подвески одного из бункеров имеют противоположный угол наклона относительно подвесок другого бункера, причем лотки установлены на смежных стенках бункеров с наклоном вниз навстречу один другому, а в смежных стенках бункеров выполнены окна для перехода изделий из одного бункера в другой, при этом вибровозбудители выполнены маятниковыми. .(роме того, бункеры имеют наклонные днища, установленные параллельно наклон цым лоткам.

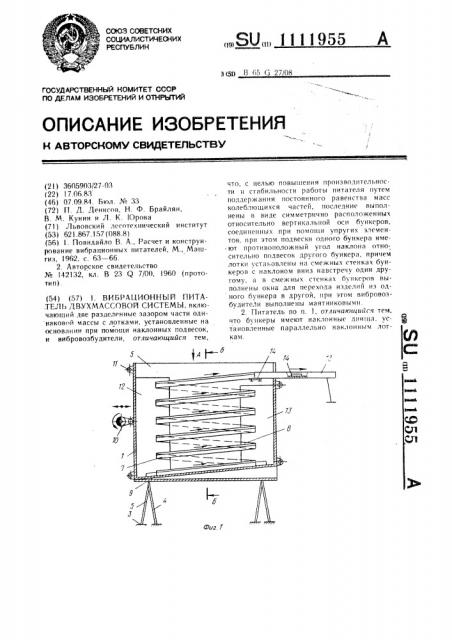

11я фиг. 1 показан нибрационный пи татель, Об!ций нид; на фиг. 2 — вид А ня фиг. 1; на фиг. 3 — разрез Б — Б на фиг. 1, Вибрационной питатель днухмяссовой систечы состоит из днух разделенных зазором частей Одинаковой массы, вычолненных н виде симчетрично расположенных относительно вертикальной оси бункеров I и 2, усганон.)енных на основании 3 при п<)мощи наклонных подвесок 4 и 5. Подвески 4 бункера имеюг противоположный угол наклона относительно подвесок 5 бункера 2. Бункеры 1 и 2 соединены между собой посредством упру гих элементов 6. На смежных стенках бункеров 1 и 2 установлены логки 7 и 8 с наклоном вниз навстречу один другому. В этих же смежных стенках бункеров и 2 выполнены окна 9 для перехода изделий из бункера 1 в бункер 2. Вибровозбудитель 10 выполнен чаятниковыч. В бункерах 1 и 2 размегцены наклонные лотки !! и 12, установленные параллельно наклонным лоткам 7 и 8, н верхней части бункеров подсоединен разгрузочный лоток 13. Изде. лия обозначены позицией 14.

Вибрационный питатель работает следующич образом.

Вибровозбудители 10 сообщают бункерам 1 и 2 синхронные и синфазные колеба ния в горизонтальной плоскости на наклонных подвесках 4 и 5. Благодаря тому, что бункеры и 2 установлены на подвесках

4 и 5 с противоположным у лом наклона в бункере 1 детали 13 по лоткам 7 перемещаются вправо и благодаря наличию окон

9, связываю)цих лотки 7 и 8, переходят на

Лотки 8 и по ним переме!цаются влево.

Таким образом, детали 14 по лоткам 7

35 и 8 поднимаются в верхнюю часть питателя я по лотку 13 перемещаются на разгрузочную позицию. ПО наклонным лоткам 11 и

12 детали сползают к лоткам 7 и 8. Наличие окон 9 способствует циркуляции деталей во внутренних полостях бункеров, обеспечивая тем самым равномерную загрузку л)ртков 7 и 8.

Изобретение позволяет повысить произ водительность питателя, снизить трудоемкость его изготовления, обеспечить автоgg . матизацию подачи изделий значительной мас. сы и размеров благодаря, поддержанию постоянного равенства масс колеблющихся частей.

I l l l 955 Риг с

ФОк,у
