Узловое соединение растянутых элементов

Узловое соединение растянутых элементов

Иллюстрации

Показать все

Реферат



1. УЗЛОВОЕ СОЕДИНЕНИЕ РАСТЯНУТЫХ ЭЛЕМЕНТОВ, преимущественно поясов ферм, включающее упоры на г. соединяемых концах пояса, взаимодействующие с ними стыковые накладки с вырезами под упоры и крепежные элементы, отличающееся тем, что, с целью упрощения изготовления, монтажа и снижения металлоемкости , упоры выполнены в виде прикрепленны .х к концам пояса втулок со стороны их внутренней поверхности. 2. Соединение по п. 1, отличающееся тем, что втулки выполнены с выступающими над поверхностью накладки краями. 3.Соединение по пп. 1 и 2, отличающееся тем, что крепежные элементы выполнены в виде наружных отбортовок выступающих краев втулок. 4.Соединение по пп. 1 и 2, отличающееся тем, что прижимные П1айбы выполнены с отогнутыми краями, высота которых превыщает высоту выступающих краев втулок.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1112102

Е 04 В 1 58 Е 04 С 3 04 описдник изоБРКтЬНиЯ

Н АBTOPGKOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3625061/29-33 (22) 21.07.83 (46) 07.09.84. Бюл. № 33 (72) Б. Н. Реш етников и Б. С. Цетли н (71) Центральный ордена Трудового Красного Знамени научно-исследовательский институт строительных конструкций им. В. А. Кучеренко (53) 69.057.4:69.024.83(088.8) (56) 1. Авторское свидетельство СССР № 827715, кл. Е 04 В 1/58, 1979.

2. Патент США № 1984753, кл. 52 — 295, 1929 .

3. Авторское свидетельство СССР № 685778, кл. Е 04 В 1/58, 1977 (прототип). (54) (57) 1. УЗЛОВОЕ СОЕДИНЕНИЕ

РАСТЯНУТЫХ ЭЛЕМЕНТОВ, преимущественно поясов ферм, включающее упоры на соединяемых концах пояса, взаимодействующие с ними стыковые накладки с вырезами под упоры и крепежные элементы, отличающееся тем, что, с целью упрощения изготовления, монтажа и снижения металлоемкости, упоры выполнены в виде прикрепленных к концам пояса втулок со стороны их внутренней поверхности.

2. Соединение по п. 1, отличающееся тем, что втулки выполнены с выступаюгцими над поверхностью накладки краями.

3. Соединение по пп. 1 и 2, отличающееся тем, что крепежные элементы выполнены в виде наружных отбортовок выступающих краев втулок.

4. Соединение по пп. 1 и 2, отличающееся тем, что прижимные шайбы выполнены с отогнутыми краями, высота которых превышает высоту выступающих краев втулок.

1!!2102

Изобретение относится к строительству и предназначено, в частности, для монтажных соединений растянутых поясов металлических ферм.

Известно узловое соединение растянутых уголковых поясов металлических ферм, включающее упоры из отрезков уголкового профиля на внутренних гранях соединяемых концов поясов и накладки с выступами из отрезков уголкового профиля, взаимодействующими с упорами поясов, а также стяжные болты (1).

Несущая способность указанного соединения понижена вследствие эксцентриситета в вертикальной плоскости стыка и сосредоточенной передачи усилия с накладки на поясные упоры в одной, поперечной к оси пояса, плоскости контакта. Соединение трудоемко в изготовлении необходимости выполнения упоров (выступов не только на поясах, но и на накладках).

Известно разъемное соединение растянутого элемента, включающее прикрепленные к поясам горизонтально расположенные втулки, стянутые пропущенными через них болтами с гайками и контргайками на концах (2).

Однако это соединение трудоемко в изготовлении, а прочность его недостаточна ввиду восприятия усилий растяжения и скручивающих усилий только болтами.

Наиболее близким к изобретению по технической су щности и достигаемому результату является узловое соединение растянутых элементов, преимущественно поясов ферм, включающее упоры на соединяемых концах пояса, взаимодействующие с ними стыковые накладки с вырезами под упоры и крепежные элементы (3).

Недостатками известного соединения являются наличие промежуточных элементов — фасонок, через которые передается поясное усилие, сложность заводского изготовления фасонок с полуцилиндрическими выступами, повышенная материалоемкость, а также сложность монтажа вследствие громоздкости элементов стыка и недостаточная жесткость из плоскости конструкции.

Целью изобретения является упрощение изготовления, монтажа и снижение металлоемкости стыка.

Поставленная цель достигается тем, что в узловом соединении растянутых элементов, преимущественно поясов ферм, включающем упоры на соединяемых концах пояса, взаимодействующие с ними стыковые накладки с вырезами под упоры и крепежные элементы, упоры выполнены в виде при!

0 !

50 крепленных к концам пояса втулок со стороны их внутренней поверхности.

При этом втулки могут быть выполнены с выступающими над поверхностью накладки краями.

Причем крепежные элементы могут быть выполнены в виде наружных отбортовок выступающих краев втулок.

Кроме того, в случае использования болтов прижимные шайбы выполнены с отогнутыми краями, высота которых превышает высоту выступающих краев втулок.

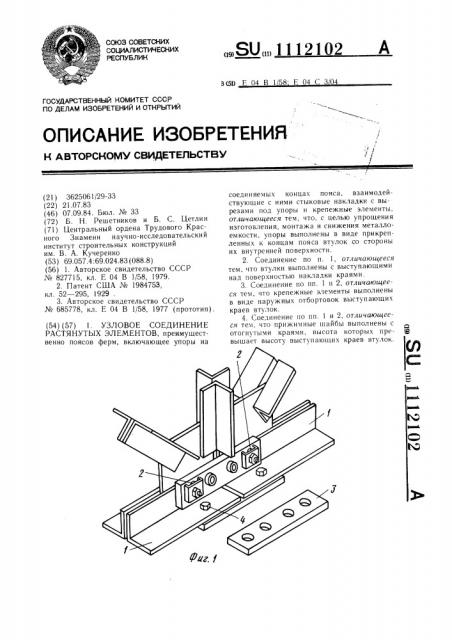

На фиг. 1 показано узловое соединение растянутых элементов нижнего пояса фермы из парных уголков, общий вид; на фиг. 2— то же, поперечный разрез (фасонка и элементы решетки не показаны); на фиг. 3 то же, для пояса из одиночного уголка; на фиг. 4 — то же, для трубчатого пояса; на фиг. 5 — сечение Л А на фиг. 2 4; на фиг. 6 -- то же, с крепежными элементами; на фиг. 7 — то же, с отбортовкой выступающего края втулки.

Узловое соединение включает растянутые элементы 1 с прикрепленными к ним упорами в виде втулок 2, стыковые наклад» ки 3 с вырезами (отверстиями), охватывающими втулки. Элементы 1 и накладки

3 соединены между собой с помощью крепежных деталей, например при помощи болтов 4, пропущенных сквозь полости в отдельных втулках и отверстия в поясах 5.

Втулки прикреплены к поясам с помощью внутренних угловых или заплавных сварных швов 6. Для скрепления накладок 3 с поясами вместо установки болтов выступающие края 7 отдельных втулок могут быть отбортованы по всему их периметру или частично.

Стыкуемые элементы фермы устанавливают на одном уровне в непосредственной близости друг от друга. На упоры надевают накладки, после чего накладки скрепляют с концами стыкуемых элементов.

Такая конструкция обеспечивает гладкую поверхность упоров по всей их высоте, плотное прилегание накладок к поверхностям стыкуемых элементов, делает возможным размещение упоров непосредственно на стыкуемых элементах, что позволяет исключить узловые фасонки. Совмещение крепежных элементов с втулками предотвращает ослабление сечений стыкуемых элементов.

Изобретение позволит упростить изготовление, монтаж, снизить металлоемкость стыка и повысить его жесткость из плоскости конструкции.

1112102

4

Фиг. Г
