Реферат



1. ОТОПИТЕЛЬНЫЙ ПРИБОР, содержащий две соосные трубы, соединенные по торцам, и штуцеры для подвода и отвода теплоносителя, о т VI J I О U ,. M -it;rtA л и чающийся тем, что, с целью интенсификации теплоотдачи от прибора, он снабжен двумя перегородками , установленными с обеих сторон штуцера для отвода теплоносителя, которые соединяют трубы по образующим , причем штуцер для отвода теплоносителя установлен в верхней части прибора. 2. Прибор по п. 1,отличающ и и с я тем, что перегородки установлены с зазором относительно нижнего торца. 4

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

09) (И) зЮ F 24 0 3/Оо ул

)м

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPGHOMV СВИДЕТЕЛЬСТВУ ь .н !Aн 3„:ú,À

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3640170/29-33 (2) 18.05.83 (46) 07.09.84. Бюл. М- 33 (72) С.И. Колоколов (53) 535. 18 (088. 8) (56) 1. Авторское свидетельство СССР

В 26784, кл. F 24 D 1/00, 1931.

2. Патент ФРГ Ф 1104666, кл. 36 с 9/02, 1976 (прототип). (54) (57) 1. ОТОПИТЕЛЬНЫЙ ПРИБОР, содержащий две соосные трубы, соединенные по торцам, и штуцеры для подвода и отвода теплоносителя, отличающийся тем, что, с целью интенсификации теплоотдачи от прибора, он снабжен двумя перегородками, установленными с обеих сторон штуцера для отвода теплоносителя, которые соединяют трубы по образующим, причем штуцер для отвода теплоносителя установлен в верхней части прибора.

2. Прибор по и. 1, о т л и ч а юшийся тем, что перегородки установлены с зазором относительно нижнего торца.

11 12!88

Изобретение относится к санитарной технике, а именно к усовершенствованию конструкций отопительного прибор а.

Известен отопительни1 прибор, содержащий закрытый сосуд со штуцерами для подвода и отвода теплоносителя (lj .

Наиболее близким к изобретению является отопительный прибор, соцержащий две соосные трубы, соединенные по торцам, с установленными в верхней части прибора штуцepoм для подвода теплоносителя и штуцером для отвода теплоносителя в нижней части отопительного прибора 121.

Недостатком известного устройства является малая интенсивность теплоотдачи от прибора.

Целью изобретения является интенсификация теплоотдачи от прибора.

Поставленная цель достигается тем, что отопительный прибор, содержащий две соосные трубы, соединенные по торцам, и штуцеры для подвода и отвода теплоносителя, снабжен двумя перегородками, установленными с обе— их сторон штуцера для отвода теплоносителя, которые соединяют трубы по образующим, причем штуцер для отвода теплоносителя установлен в верхней части прибора.

Кроме того, перегородки установлены с зазором относительно нижнего

5 торца.

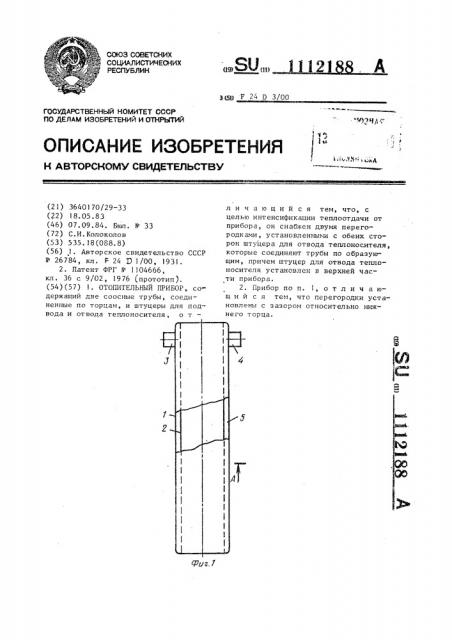

На фиг. 1 изображено предлагаемое устройство; на фиг. 2 — то же, вид сверху;, на фиг. 3 — разрез А-А

1О на фиг. 2; на фиг. 4 — вид Б на фиг. 2.

Прибор содержит внешнюю трубу i, внутреннюю трубу 2, штуцер 3 для подвода теплоносителя, штуцер 4 для

15 отвода теплоносителя и перегородки 5.

Предлагаемый отопительный прибор работает следующим образом.

Теплоноситель через штуцер 3

20 поступает в полость между трубами 1 и 2 и благодаря наличию перегородок 5 ,цвижется вниз, "àòåì вверх и выводится через штуцер 4. Воздух отапливаемого помещения движется внутри

25 трубы 2 вверх.

Таким образом, в отопительном приборе имеет место противоток теплоносителя и нагреваемого воздуха, что ст особствует интенсификации

5б теплоотдачи.

1112188

Составитель В. Ситас

Техр ед Л .Микеш

Редактор И.Шулла

Корректор В. Синицкая

Филиал ППП "Патент", r.ужгород, ул.Проектная,4

Заказ 64 38/25 Тираж 710 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5
