Класс 42k, 1вз № 111221

c ) с ..

l

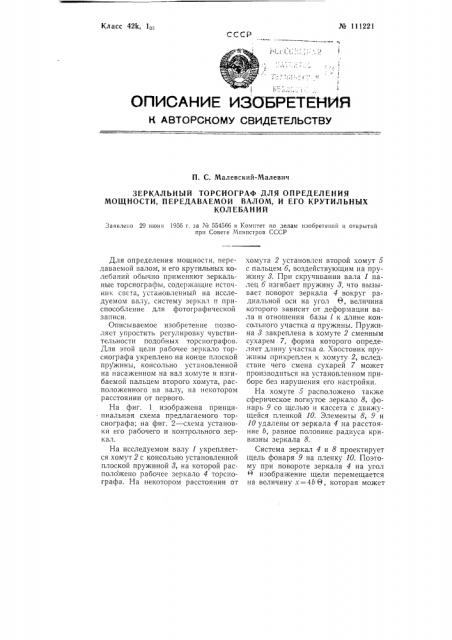

ОПИСАНИЕ ИЗОБРЕТЕНИЯ к АвтоРскому свидетельстВу

П. С. Малевский-Малевич

ЗЕРКАЛЬНЫЙ ТОРСИОГРАФ ДЛЯ ОПРЕДЕЛЕНИЯ

МОЩНОСТИ, ПЕРЕДАВАЕМОЙ ВАЛОМ, И ЕГО КРУТИЛЬНЫХ

КОЛЕБАНИЙ,Заявлено 29 июня 1956 г. за М 554566 в Комитет по делам изобретений и открытий при Совете Министров СССР

Для определения мощности, передаваемой валом, и его крутильных колебаний обычно применяют зеркальные торсиографы, содер?кащие источник свста, установленный на исследуемом валу, систему зеркал и приспособление для фотографической записи.

Описываемое изобретение позволяет упростить регулировку чувствительности подобных торснографов.

Для этой цели рабочее зеркало торсиографа укреплено на конце плоской пружины, консольно установленной на насаженном на вал хомуте и изгибаемой пальцем второго хомута, расположенного на валу, на некотором расстоянии от первого.

На фиг. 1 изображена принципиальная схема предлагаемого торсиографа; на фиг. 2 — схема установки его рабочего и контрольного зеркал.

На исследуемом валу 1 укрепляется хомут 2 с консольно установленной плоской пружиной 3, на которой расположено рабочее зеркало 4 торсиографа. На некотором расстоянии от хомута 2 установлен второй хомут 5 с пальцем б, воздействующим на пружину 8. При скручивании вала 1 палец 6 изгибает пружину 3, что вызывает поворот зеркала 4 вокруг радиальной оси на угол 0, величина которого зависит от деформации вала и отношения базы l к длине консольного участка а пружины. Пружина 8 закреплена в хомуте 2 сменным сухарем 7, форма которого определяет длину участка а. Хвостовик пру жины прикреплен к хомуту 2, вследствие чего смена сухарей 7 может производиться на установленном приборе без нарушения его настройки.

На хомуте 5 расположено также сферическое вогнутое зеркало 8, фонарь 9 со щелью и кассета с движущейся пленкой 10. Элементы 8, 9 и

10 удалены от зеркала 4 на расстояние b, равное половине радиуса кривизны зеркала 8.

Система зеркал 4 и 8 проектирует щель фонаря 9 на пленку 10. Поэтому при повороте зеркала 4 на угол изображение щели перемещается на величину x=46 8, которая может № 111221 (при совместной тарировке с валом) от приложенного к валу крутяшего момента.

Фиг. 2

Фиг. 1

Комитет по делам изобретений и открытий при Совете Министров СССР

Редактор Л. П. Ситников

Поди. к печ. 26Т1П-58 r, Тираж 2000 Цена 25 коп.

Информационно-издательский отдел.

Объем 0,17 и. л. Зак. 2909

Типография Комитета по делам изобретений и открытий при Совете Министров СССр

Москва, Петровка, 14 быть непосредственно отсчитана после проявления пленки. На пленку подается также световая отметка времени от контактного хронометра.

Над зеркалом 4 помещено контрольное зеркало 11,.так Йе проецирующее щель фонаря 9 на пленку 10, при каждом обороте вала 1 оно перекрывается на некоторое время экраном l2.

Вне вала установлена вторая оптическая система, в которой пленка заменена шкалой И для приближенной визуальной оценки угла 0. Эта система действует в моменты прохождения через нее лучей от зеркал 4 и ll.

Тарировка торсиографа осуществляется с помощью простого приспособления, позволяющего определить зависимость величины х от углового смещения хомутов или же

Предмет изобретения

Зеркальный торсиограф для определения мощности, передаваемой ва. лом, и его крутильных колебаний, содержащий устанавливаемые на иссле. дуемом валу источник света, систему зеркал и приспособление для фотографической записи, о тл и ч а юшийся тем, что, с целью упрощения регулировки чуствительности торсиографа, его рабочее зеркало укреплено на конце плоской пружины, консольно закрепленной сменным сухарем на насаженном на вал хомуте и изгибаемой при скручивании вала действием пальца второго хомута, расположенного на валу, на некотором расстоянии от первого.
