Реферат



.Я 111226

Класс 21т, 30.:

СССР

Ф 047Т,",7,".t

I г.1 1- ° .. °

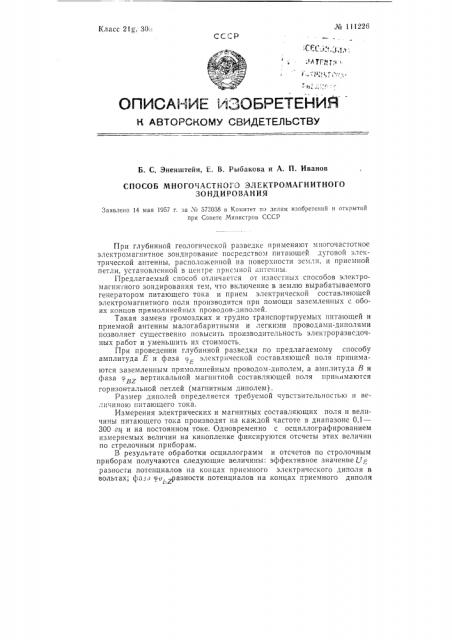

ОПИСАНИЕ йЗОБРЕТЕНИЙ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Б. С. Эненштейн, Е. В. Рыбакова и А. П. Иванов

СПОСОБ МНОГОЧАСТНОГО ЭЛЕКТРОМАГНИТНОГО

ЗОНДИРОВАНИЯ

Заявлено 14 мая 1957 г. ва . и 578038 в Комитет по делам изобретений и открытий при Совете Министров СССР

При глубинной геологической разведке применяют многочастотное электромагнитное зондирование посредством питающей дуговой электрической антенны, расположенной на поверхности земли, и приемной петли, установленной в центре приемной антенны.

Предлагаемый способ отличается от известных способов электромагнитного зондирования тем, что включение в землю вырабатываемого генератором питающего тока и прием электрической составляющей электромагнитного поля производится при помощи заземленных с обоих концов прямолинейных проводов-диполей.

Такая замена громоздких и трудно транспортируемых питающей и приемной антенны малогабаритными и легкими проводами-диполями позволяет существенно повысить производительность электроразведочных работ и уменьшить их стоимость.

При проведении глубинной разведки по предлагаемому способу амплитуда Е и фаза с: электрической составляющей поля прннимаF ются заземленным прямолинейным проводом-диполем, а амплитуда 8 и фаза р вертикальной магнитной составляющей поля принимаются горизонтальной петлей (магнитным диполем).

Размер диполей определяется требуемой чувствительностью и вели иною питающего тока.

Измерения электрических и магнитных составляющих поля и величины питающего тока производят на каждой частоте в диапазоне 0,1—

300 г11 и на постоянном токе. Одновременно с осциллографированием измеряемых величин на кинопленке фиксируются отсчеты этих величин по стрелочным приборам.

3 результате обработки осциллограмм и отсчетов по стролочным приборам получаются следующие величины: эффективное значение (77: разности потенциалов на концах приемного электрического диполя в вольтах; фаз «ао. разности потенциалов»а концах приемного диполя № 111226

Предмет изобретения

Способ многочастотного электромагнитного зондирования для глубинной геологической разведки, отличающийся тем, что, с целью увеличения производительности электроразведочных работ и уменьшения их стоимости, включение в землю вырабатываемого генератором питающего тока и прием электрической составляющей электромагнитного поля производится при помощи заземленных с обоих концов прямолинейных проводов-диполей.

Комитет по делам изобретений и открытий при Совете Министров СССР

Редактор И. В. Макаров

Информационно-издательский отдел.

Объем 0,17 и л. Зак. 3209

Подп. к печ. 11.IX-58 г.

Тираж 1600 Цена 25 коп.

Типография Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Петровка, 14. относительно фазы. тока в питающей цепи .т в градусах; эффектив " BZ иое значение з разности потенциалов на концах приемной петли в B2 воль тах; фаза р.„, разности потенциалов на концах приемной петли

" BZ отно сительно фазы тока в питающей цепи в градусах; эффективное значение! тока в питающей цепи в амперах.

Полученные величины v, cr о-„; „è I являются основой

Г BZ BZ " "Я для построения частотных и радиальных кривых электромагнитных зондирований.
