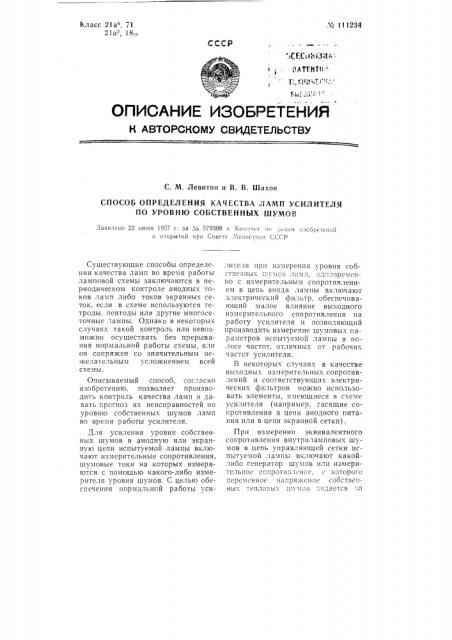

Ла 111234

Класс 21а4 71

21а, 18л

СССР

1; . ИТЕНТ1!

T ЩсГ! (;, ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

С. М. Левитин и В. В. Шахов

СПОСОБ ОПРЕДЕЛЕНИЯ КАЧЕСТВА ЛАМП УСИЛИТЕЛЯ

ПО УРОВНЮ СОБСТВЕННЫХ ШУМОВ

Заявлено 22 июня !957 г. за; 579308 н Ко. и.тет но кеоам иаойрегеиий открытий ири Сонете Миниcтроя CCCP

Существующие способы определения качества ламп во время работы ламповой схемы заключаются в периодическом контроле анодных токов ламп либо токов экранных сеток, если в схеме используются тетроды, пентоды или другие многосеточные лампы. Однако в некоторых случаях такой контроль или невозможно осуществить без прерывания нормальной работы схемы, или он сопряжен со значительным нежелательным усложнением всей схемы.

Описываемый способ, согласно изобретению, позволяет производить контроль качества ламп и давать прогноз их неисправностей по уровню собственных шумов ламп во время работы усилителя., 1,.!я усиления уровня собственных шумов в анодную или экранную цепи испытуемой лампы включают измерительные сопротивления, шумовые токи на которых измеряются с помощью какого-либо измерителя уровня шумов. С целью обеспечения нормальной работы усилитсля при пзмерении уровня ñîáство:-!ных !,!Св за;!;! Од!!о!временноо с измерительным сопротивлением в цепь анода лампы включают электрический фильтр, обеспечивающий малое влияние выходного измерительного сопротивления на работу усилителя и позволяющий производить измерение шумовых параметров испытуемой лампы в полосе частот, отличных от рабочих частот усилителя.

В неKoTopbIx случаях в качестве выходных измерительных сопротивлений и соответствующих электрических фильтров можно использовать элементы, имеющиеся в схеме усилителя (наприх!ер, гасящие сопротивления в цепи анодного питания или в цепи экранной сетки).

При измерении эквивалентного сопротивления внутриламповых шумов в цепь управляющей сетки испытуемой лампы включают какойлибо генератор шумов или измерительное сопротивление. с которого переменное )напряжение сооствепных, спловых шумов .-одается ча № 111234 вход этой лампы. Для разделения токов рабочих и измерительных частот, в цепь управляющей сетки включают вместе с измерительным сопротивлением электрический фильтр, позволяющий производить измерение эквивалентного сопротивления внутриламповых шумов в полосе частот, отличных от рабочих частот усилителя, и обеспечивающий малое влияние входного измерительного сопротивления на работу усилителя.

Процесс замера эквивалентного сопротивления внутриламповых шумов состоит из двух операций: замера уровня собственных шумов лампы и замера уровня шумов при включенном на ее входе шумовом генераторе. По данным двух замеров определяют величину эквивалентного сопротивления внутриламповых шумов и на основе этого определяют качество лампы.

Для иллюстрации описанного способа определения качества ламп по уровню собственных шумов на чертеже приведена принципиальная схема первого каскада УВЧ приемника радиостанции P-401. В схему внесены изменения, позволяющие осуществлять контроль качества и прогноз неисправностей лампы этого каскада по уровню ее сооственных шумов.

В качестве выходного измерительного сопротивления лампы 1 используется гасящее сопротивление 2, включенное в цепь анодного питания.

В электрическом фильтре используется дроссель 8, имеющий большое сопротивление для токов раоочих частот (66 — 70 ига и малое сопротивление для токов измерительных (низких) частот, и конденсатор 4, шунтирующий по высокой рабочей частоте выходное измерительное сопротивление 2.

С целью определения эквивалентного сопротивления внутриламповых шумов лампы 1, .в цепь ее первой управляющей сетки включены генератор шумов в виде сопротивления б, конденсатор б и дроссель 7, представляющие собой электрический фильтр, включенный для того, чтобы не нарушать работу усилительного каскада в области рабочих частот.

Шумовые параметры лампы 1 измеряются на частотах 10 — 80 кгпв с помощью любого измерителя уровня шумов.

Предмет изобретения

Способ определения качества ламп усилителя по уровню собственных шумов, отлич ающи йся тем, что, с целью контроля качества ламп и прогноза их неисправностей во время работы усилителя, в анодную или экранную цепи испытуемой лампы включают измерительное сопротивление, усилитель и фильтр, с которого снимают напряжение флюктуационных шумов в полосе частот, отличной от рабочей полосы испытуемого усилителя, и в цепь управляющей сетки включают входное измерительное сопротивление или другой генер атор шумов и фильтр, напряжение с которого подают на сетку лампы при измерении эквивалентного сопротивления внутриламповых шумов.
