Устройство для задержки прямоугольных импульсов
Иллюстрации
Показать всеРеферат
УСТРОЙСТВО ДЛЯ ЗАДЕРЖКИ ПРЯМОУГОЛЬНЫХ ИМПУЛЬСОВ, содержащее два блока задержки фронта импульса, . вход первого из которых непосредственно , а второго через первый элемент НЕ подключены к входу устройства , а выходы соединены с соответствующим входом формирующего триггера, выход которого соединен с выходной шиной, генератор тактовых импульсов, выход которого соединен с тактовыми входами блоков задержки фронта импуль;са , каждый из которых содержит триггер , входы которого соединены соответственно с входом блока задержки фронта импульса и выходом реверсивного счетчика, соединенным также с выходом блока задержки фронта импульса , и первый элемент И, первый и второй входы которого соединены с прямым выходом триггера и тактовым входом блока задержки фронта импульса соответственно, отличающееся тем, что, с целью повышения точности, в него введены второй элегаднт НЕ, подключенный к выходу генератора тактовых импульсов, и в каждый блок задержки фронта импульса Dтриггер , второй элемент И и элемент ИЛИ, причем выход второго элемента НЕ соединен с дополнительными тактовыми входами блоков задержки фронта импульса, первый вход второго элемента И - с. первым выходом триггера и первым входом D-триггера, прямой выход которого соединен с вто (Л рым входом второго элемента И, а инверсный выход - с третьим входом перС вого элемента И, выходы элементов И через элемент ИЛИ подключены к входу реверсивного счетчика, вхбд записи которого подключен к второму выходу триггера, второй вход D-триггера и третий вход второго элемента И соединены с тактовым и дополнитель ным тактовым входами блока задержки фронта иглпульса соответственно.

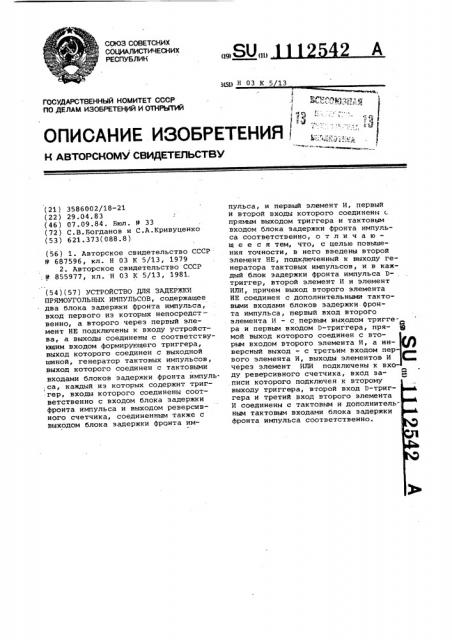

СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК (19) (11) 3(51) Н 03 К 5 13
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
IlO ДЕЛАМ ИЗОБРЕТЕН)4Й И ОТНРЫТИЙ
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
Н ABTOPGHOMV СВИДЕТЕЛЬСТВУ (21) 3586002/18-21 (22) 29.04.83 (46) 07.09.84. Бюл. Р 33 (72) С.В.Богданов и С.А.Кривуценко (53) 621.373(088.8) (56) 1. Авторское свидетельство СССР
Р 687596, кл. Н 03 К 5/13, 1979
2. Авторское свидетельство СССР
)) 855977, кл. Н 03 К 5/13, 1981. (54)(57) УСТРОЙСТВО 1(ЛЯ ЗАДЕРЖКИ
ПРЯМОУГОЛЬНЬ)Х ИМПУЛЬСОВ, содержащее два блока задержки фронта импульса, вход первого из которых непосредственно, а второго через первый элемент НЕ подключены к входу устройства, а выходы соединены с соответствующим входом формирующего триггера, выход которого соединен с выходной шиной, генератор тактовых импульсов, выход которого соединен с тактовыми входами блоков задержки фронта импуль,са, каждый из которых содержит триггер, входы которого соединены соответственно с входом блока задержки фронта импульса и выходом реверсивного счетчика, соединенным также с выходом блока задержки фронта импульса, и первый элемент И, первый и второй входы которого соединены с прямым выходом триггера и тактовым входом блока задержки фронта импульса соответственно, о т л и ч а ю— щ е е с я тем, что, с целью повышения точности, в него введены второй элемент НЕ, подключенный к выходу генератора тактовых импульсов, и в каждый блок задержки фронта импульса Dтриггер, второй элемент И и элемент
ИЛИ, причем выход второго элемента
НЕ соединен с дополнительными тактовыми входами блоков задержки. фронта импульса, первый вход второго элемента И вЂ” с первым выходом триггера и первым входом D-триггера, пря- ф мой выход которого соединен с вторым входом второго элемента И, а инверсный выход — с третьим входом первого элемента И, выходы элементов И через элемент ЙЛИ подключены к входу реверсивного счетчика, вхбд заМФ писи которого подключен к второму выходу триггера, второй вход D-триггера и третий вход второго элемента
И соединены с тактовым и дополнительным тактовым входами блока задержки фронта импульса соответственно.
1112542
Вход блока 1 задержки фронта импульса непосредственно, а вход блока
2 задержки через элемен HE 3 подключены к входу устройства. Тактовые входы блоков 1 и 2 задержки непосредственно, дополнительные тактовые входы через элемент НЕ б подключены к генератору 4 тактовых импульсов, а выходы — к соответствующим входам формирующего триггера 5.
Первый вход триггера 7 соединен с входом блока задержки фронта импульса, а.второй вход подключен к выходу реверсивного счетчика 8 и выходу блока задержки фронта импульИзобретение относится к импульсной технике и может быть использовано в цифровой измерительной технике, радиосвязи, радиолокации. Известно устройство для задержки импульсов, содержащее тактовый генератор с подключенными к нему своими первыми входами двумя вентилями, ре1 ерсивный счетчик, два входа котороо подключены соответственно к двум выходам вентилей, второй вход первого О вентиля и вход элемента НЕ подключены к входу устройства .1) .
Недостатком этого устройства является низкая точность воспроизведения длительности задержанных им- 15 пульсов и времени задержки, что обусловлено периодом тактовой частоты (величина погрешности лежит в пределах одного периода).
Наиболее близким по технической сущности к изобретению является устройство для задержки прямогольных импульсов, содержащее первый и второй блоки задержки фронта импульса, элемент НЕ, генератор тактовых импульсов и формирующий триггер, входы которого подключены к соответствующим выходам блоков задержки фронта импульса, вход элемента НЕ и вход первого блока задержки фронта импульса подключены к входу устройства, выход элемента НЕ соединен с входомвторого блока задержки фронта импульса, а тактовые входы блоков задержки фронта импульса подключены к генератору тактовых импульсов, при этом каждый блок задержки .фронта импульса содержит триггер, элемент И, реверсивный счетчик, причем первый вход триггера соединен с входом блока задержки фронта импульса, второй вход 40 триггера подключен к выходу реверсивного счетчика и выходу блока задержки фронта импульса, первый выход триггера — к первому входу элемента
И, второй вход которого подключен к тактовому входу блока задержки фронта импульса (23.
Недостатком известного устройства является низкая точность воспроизведения времени задержки и длительности прямоугольных импульсов, что обусловлено периодом тактовой частоты, определяющим шаг дискретизации во времени.
??ель изобретения — повышение точности воспроизведения длительности и задержки импульса.
Поставленная цель достигается тем, что в устройство для задержки прямоугольных импульсов, содержащее два блока задержки фронта импульса, вход 60 первого из которых непосредственно, а второго через первый элемент НЕ подключены к входу уатройства, а выходы соединены с соответствующим входом формирующего триггера, выход 5 которого соединен с выходной шиной, генератор тактовых импульсов, выход которого соединен с тактовыми входами блоков задержки фронта импульса, каждый из которых содержит триггер, входы которого соединены соответственно с входом блока задержки фронта.импульса и выходом реверсивного счетчика, соединенным также с выходом блока задержки фронта импульса, и первый элемент И, первый и второй входы которого соединены с прямым выходом триггера и тактовым входом блока задержки фронта импульса соответственно, введены второй элемент НЕ, подключенный к выходу генератора тактовых импульсов, и в каждый блок задержки фронта импульса D-триггер, второй элемент И и элемент ИЛИ, причем выход второго элемента НЕ соединен с дополнительными тактовыми входами блоков задержки фронта импульса, первый вход второго элемента И вЂ” c первым выходом триггера и первым входом D-триггера, прямой выход которого соединен с вторым входом второго элемента И, а инверсный выход — с третьим входом первого элемента И, выходы элементов И через элемент ИЛИ подключены к входу реверсивного счетчика, вход записи которого подключен к второму выходу триггера, второй вход D-триггера и третий вход второго элемента И соединены с тактовым и дополнительным так. товым входами блока задержки фронта импульса соответственно.
Генератор тактовых импульсов выдает прямоугольные импульсы, длительность которых равна половине периода.
На чертеже представлена блок-схема предлагаемого устройства.
Устройство для задержки прямоуголвных импульсов содержит два блока 1 и
2 задержки фронта импульса, первый элемент HE 3, генератор 4 тактовых импульсов, формирующий триггер 5, второй элемент НЕ б. Каждый из блоков задержки фронта импульса содержит триггер 7, реверсивный счетчик
8, первый 9 и второй 10 элементы И, D-триггер 11 и элемент ИЛИ 12. !
1112542 са, первый выход триггера подключен к первым входам элементов .И 9 и
10 и .D-триггера 11, инверсный и прямой выходы которого подключены к вторым входам первого и второго элементов И 9 и 10 соответственно, выходы которых через элемент ИЛИ 12 подключены к входу реверсивного счетчика 8, вход записи которого соединен с вторым выходом триггера 7, тактовый вход блока задержки фронта импульса соединен с вторым входом
D-триггера, третий вход второго элемента И 10 подключен к дополнительно. му тактовому входу блока задержки фронта импульса. 15
Устройство работает следующим образом.
Блоки 1 и 2 задержки работают одинаково. Первый запускается положительным (передним) фронтом входного импульса, а второй — отрицательным
- (задним), прошедшим через элемент -.НЕ 3. На тактовом и дополнительном тактовом входах каждого из блоков 1 и 2 задержки присутствуют соответственно тактовый сигнал от генератора 4 и инвертированный элементом
HE 6 тактовый сигнал, т.е. сдвинутый на половину периода, так как в тактовом сигнале длительности положительных и отрицательных импульсов равны. Задержка определяется числом тактовых импульсов, записанных в счетчик блока задержки. Блоки 1 и 2 задержки через время задержки поочередно переводят формирующий триггер
5 из нулевого состояния в единичное и обратно, и на выходе устройства появляется соответственно входной импульс, задержанный на заданное время задержки. 40
При поступлении входного импульса в блок задержки происходит выбор одного из двух тактовых сигналов следующим образом. Входной импульс устанавливает триггер 7 в единичное сос- 4 тояние. На первом входе D-триггера
11 появляется перепад уровня напряжения, по которому в D-триггер 11 записывается и появляется на прямом его выходе сигнал, совпадающий по своему значению ("0" или "1") с тактовым сигналом в момент прихода входного импульса.
Если в момент прихода входного импульса на тактовом входе блока задержки фронта импульса "1", а на дополнительном тактовом входе соответственно "0", единичный сигнал с прямого выхода D-триггера 11 открывает элемент 10 И и на вход реверсивного счетчика 8 через элемент ИЛИ
12 поступает инвертированный тактовый сигнал с дополнительного тактового входа. Если в момент прихода входного импульса на тактовом входе блока задержки фронта импульса "0" (на дополнительном тактовом входе соответственно "1"), единичный сигнал с инверсного выхода D-триггера
11 открывает элемент И 9 и на вход реверсивного счетчика 8 через элемент ИЛИ 12 поступает неинвертированный тактовый сигнал с тактового входа блока задержки фронта импульса, При поступлении количества тактовых импульсов, равного числу, записанному в реверсивный счетчик 8, последний оказывается в нулевом состбянии, на его выходе и выходе блока задержки появляется импульс, который через второй вход устанавливает триггер 7 в нулевое состояние, на втором выходе которого появляется сигнал, который поступает на .вход записи реверсивного счетчика 8, и в счетчик записывается число, соответствующее величине задержки, код которого присутствует на входе данных реверсивного счетчика (не показан) .
Таким образом, в предлагаемом устройстве для задержки прямоугольных импульсов по сравнению с известным вдвое уменьшена ошибка дискретизации, т.е. в два раза повышена точность, так как срабатывание реверсивного (счетчика происходит положительным пврепадом либо инвертированного такто-. вого сигнала, либо неинвертированного. Выбор только одного из двух тактовых сигналов происходит в момент прихода входного импульса.
1112542
Составитель Л.Дарьина
Техред М. Надь Корректор E.Ñèðoõìàí
Редактор С.Саенко
Заказ 6467/43 Тираж 861 Подписное
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва, Ж-35, Раушская наб., д. 4/5
Филиал ППП"Патент", г. Ужгород, ул, Проектная, 4
